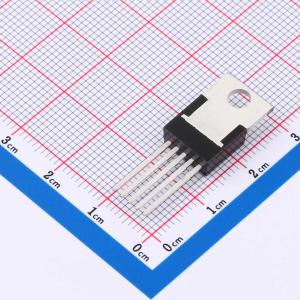

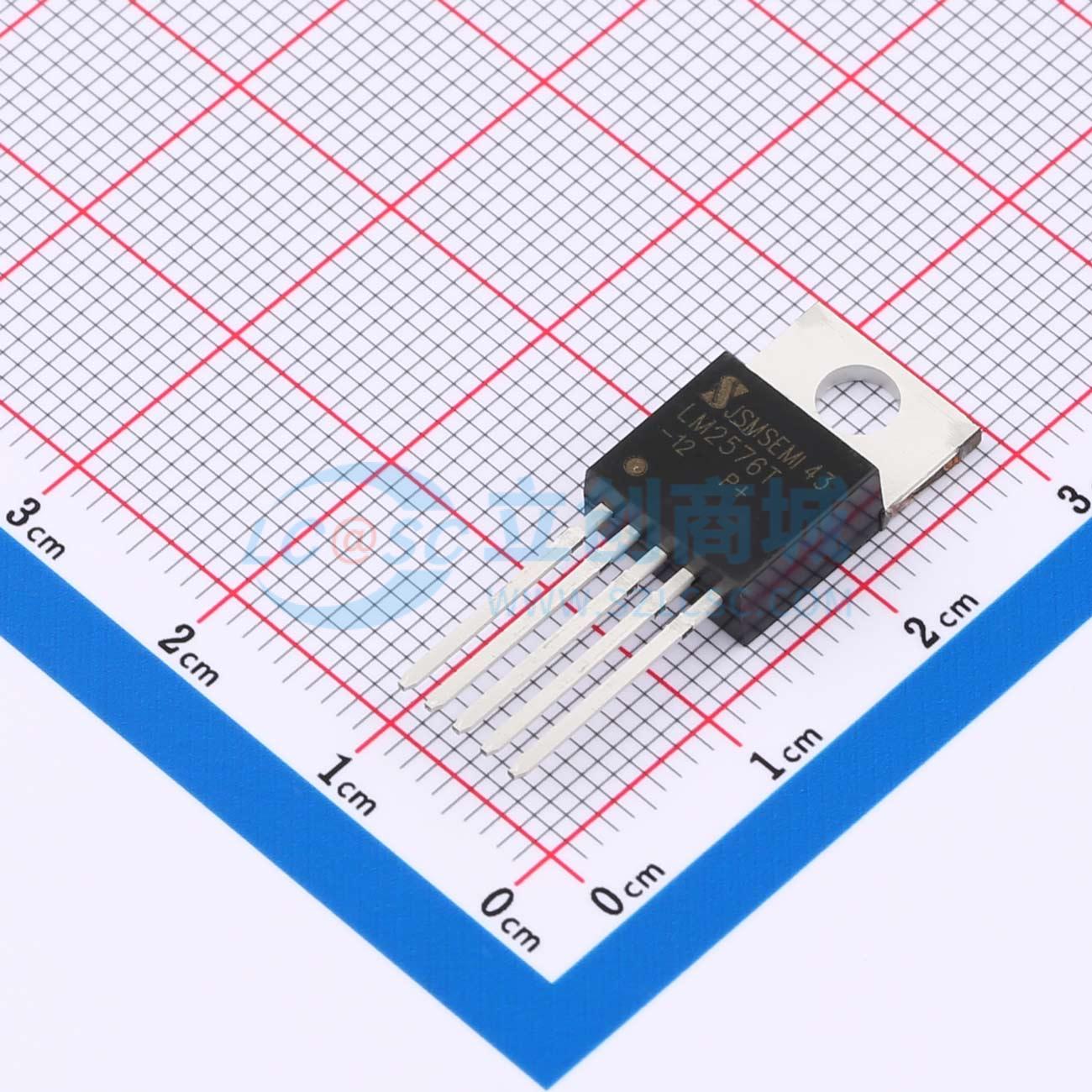

LM2576T-12-JSM
高效能降压型DC-DC转换器
- 描述
- LM2576T-12-JSM 是一款高效能的降压型DC-DC转换器,适用于需要精确输出电压的应用。它支持固定和可调输出电压,最大输出电流为3A,输入电压范围为4V到40V,具有宽泛的工作温度范围和多种保护功能。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM2576T-12-JSM
- 商品编号
- C22470428
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 2.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 47kHz~58kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品特性
- 可与国半（National）的LM2575T/6T系列引脚对引脚替换
- 仅需4个支持元件的DC-DC降压或降压/升压转换器
- 固定或可调电压
- 预设输出电压为3.3V、5V和12V
- 宽输出电压范围，1.23V至35V
- 5V输出时典型效率为82%
- 宽输入电压范围，4V至40V
- 禁止/使能控制引脚
- 工业温度范围
- TO-220和TO-263封装
应用领域
- 微控制器电源
- 医疗设备
- 工业电源
- 仪器仪表电源
