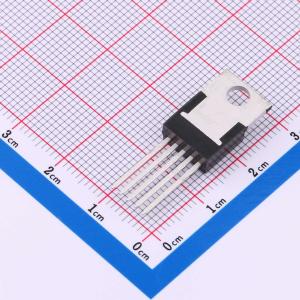

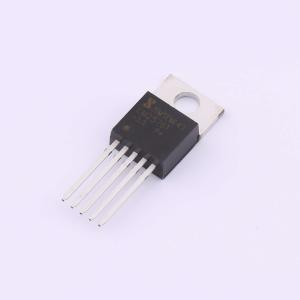

LM2576T-3.3-JSM
降压型 3A 4.5V~40V
- 描述
- LM2576系列是专为降压DC/DC转换器设计的单片IC,能够驱动3A负载而无需额外的晶体管。它具有外部关断功能,可以通过逻辑电平控制进入待机模式。内部补偿使反馈控制具有良好的线路和负载调节,无需外部设计。保护功能包括过温关断和过流保护。该系列工作在52KHz的开关频率,允许使用比低频开关稳压器更小的滤波元件。其他特性包括在指定输入电压和输出负载条件下保证±4%的输出电压公差,以及±10%的振荡器频率公差。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM2576T-3.3-JSM
- 商品编号
- C22470427
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 2.694克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.168V~3.432V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2576系列是一款专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动3A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿使反馈控制在无需外部设计的情况下，具备良好的线性和负载调整率。在保护功能方面，热关断可防止因过热运行而损坏，电流限制可防止输出开关过流运行。若电流限制功能启动且ΔVFB降至0.5V以下，开关频率将降低。 LM2576系列的开关频率为52KHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率±10%的容差。 该芯片提供TO263 - 5L和TO220 - 5L封装。
商品特性
- 3.3V、5V、12V和可调输出版本
- 输出可调电压范围为1.23V至37V
- 固定52KHz开关频率
- 电压模式非同步PWM控制
- 开/关关断控制输入
- 4.5V至40V宽输入电压范围
- 输出负载电流：3A
- 低功耗待机模式
- 芯片内置开关晶体管
- 内置短路电流限制保护和过压保护
应用领域
- 简单高效的降压稳压器
- 板载开关稳压器
- 正转负转换器
