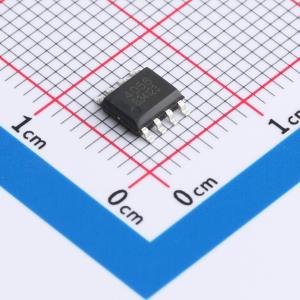

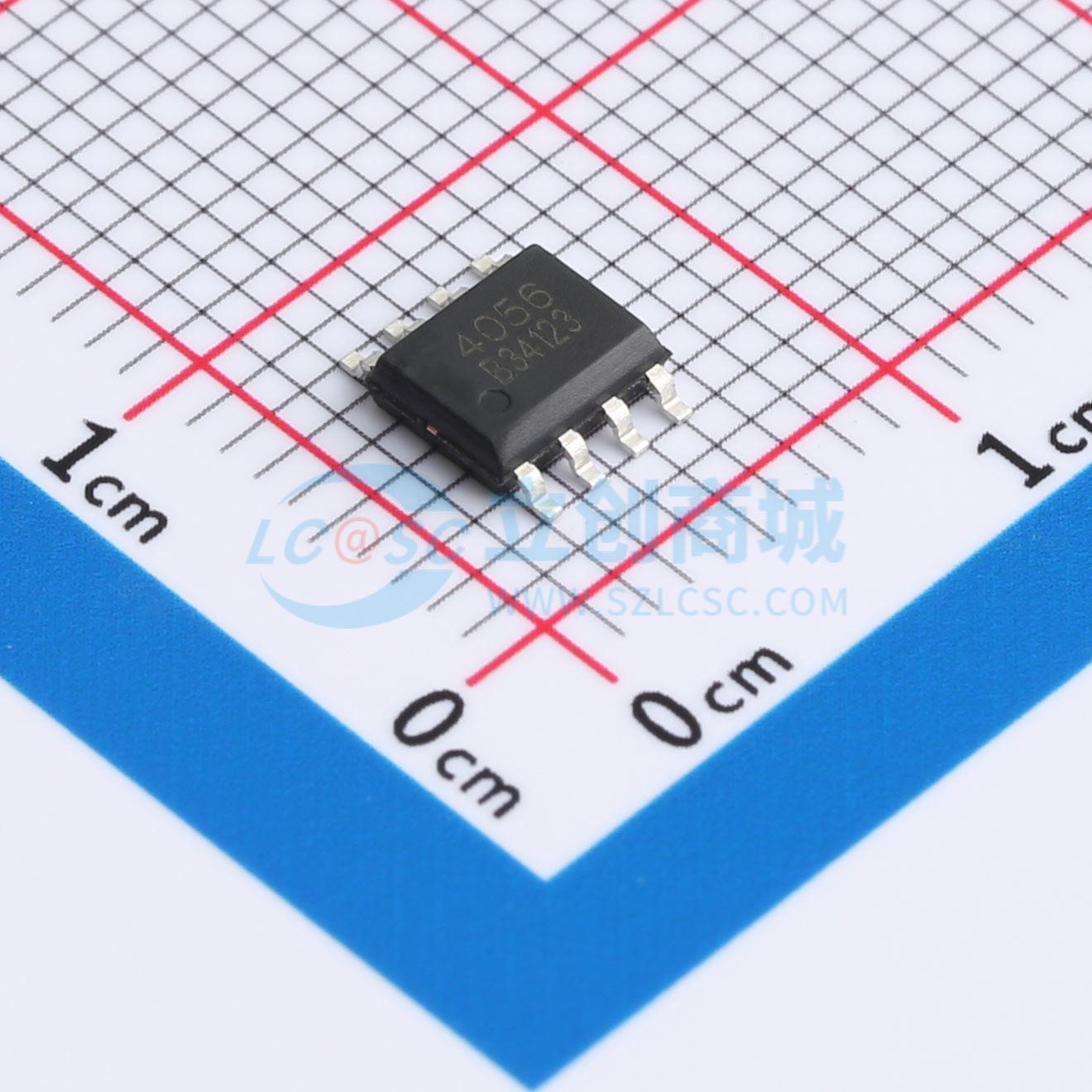

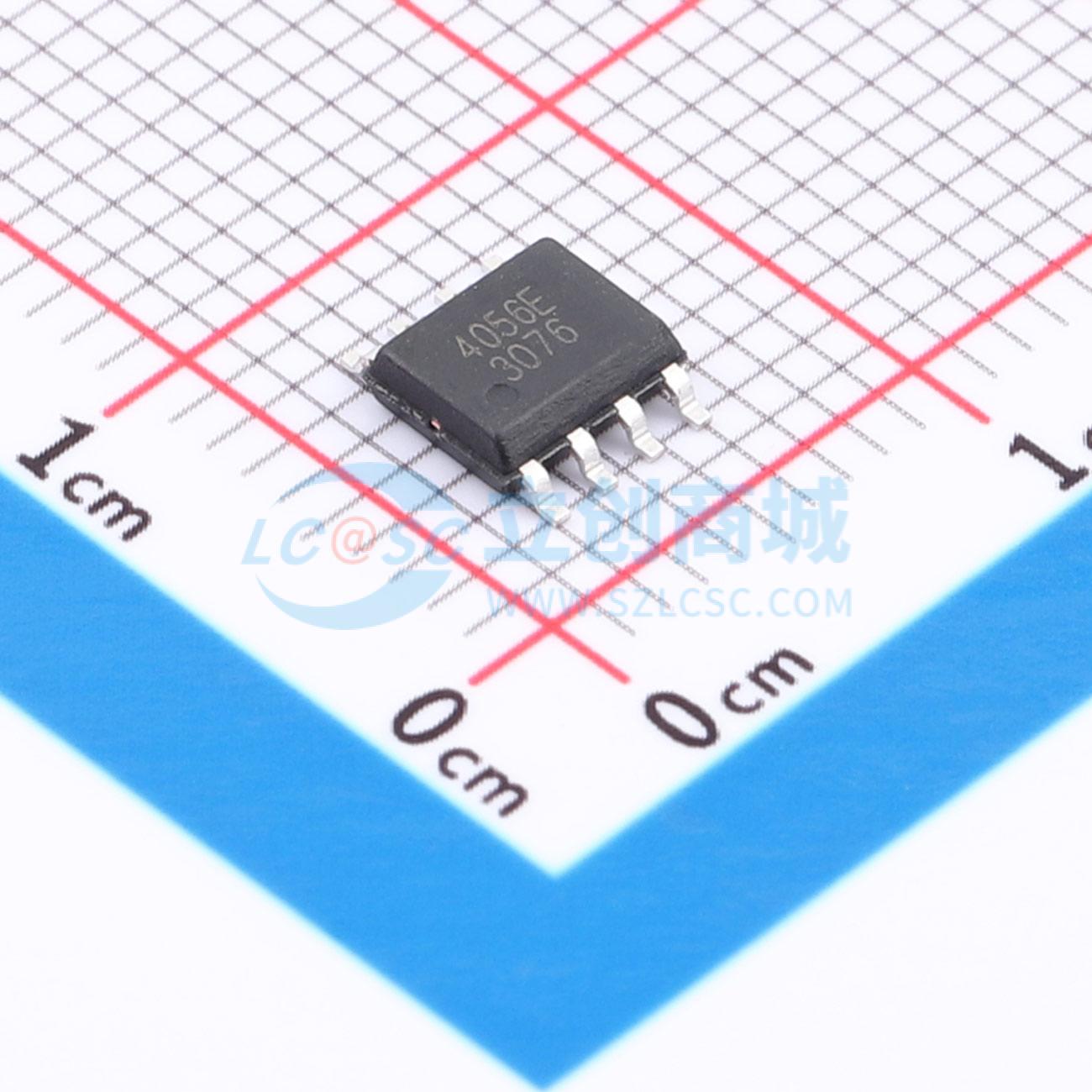

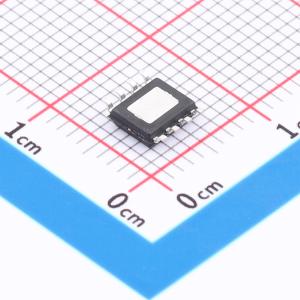

TP4056

单节锂电池充电器芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TP4056是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。TP4056充电截止电压为4.2V，充电电流可通过外部电阻进行设置。
品牌名称: JSMSEMI(杰盛微)
商品型号: TP4056
商品编号: C22470410
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.157克(g)

商品参数

商品概述

TP4056是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。TP4056充电截止电压为4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/10时，TP4056将自动结束充电过程。当输入电压被移掉后，TP4056自动进入低电流待机状态，待机电流降至1uA。

商品特性

预充电压：4.2V
电池反接保护功能
最大充电电流：1000mA
仅电池情况下，超低功耗1uA
无需MOSFET、检测电阻器和隔离二极管
智能热调节功能可实现充电速率最大化，智能再充电功能，C/10充电终止，2.94V涓流充电阀值
封装形式：ESOP8

应用领域

充电座
蓝牙耳机、GPS
手机、PDA、MP3/MP4
数码相机、Mini音响等便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

6.9折

购买数量

(4000个/圆盘，最小起订量 10 个)

个

起订量：10 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.5V~5.5V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	1uA
