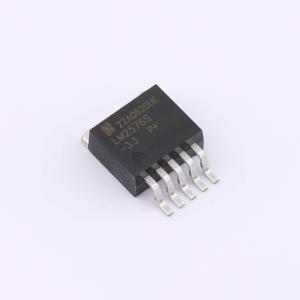

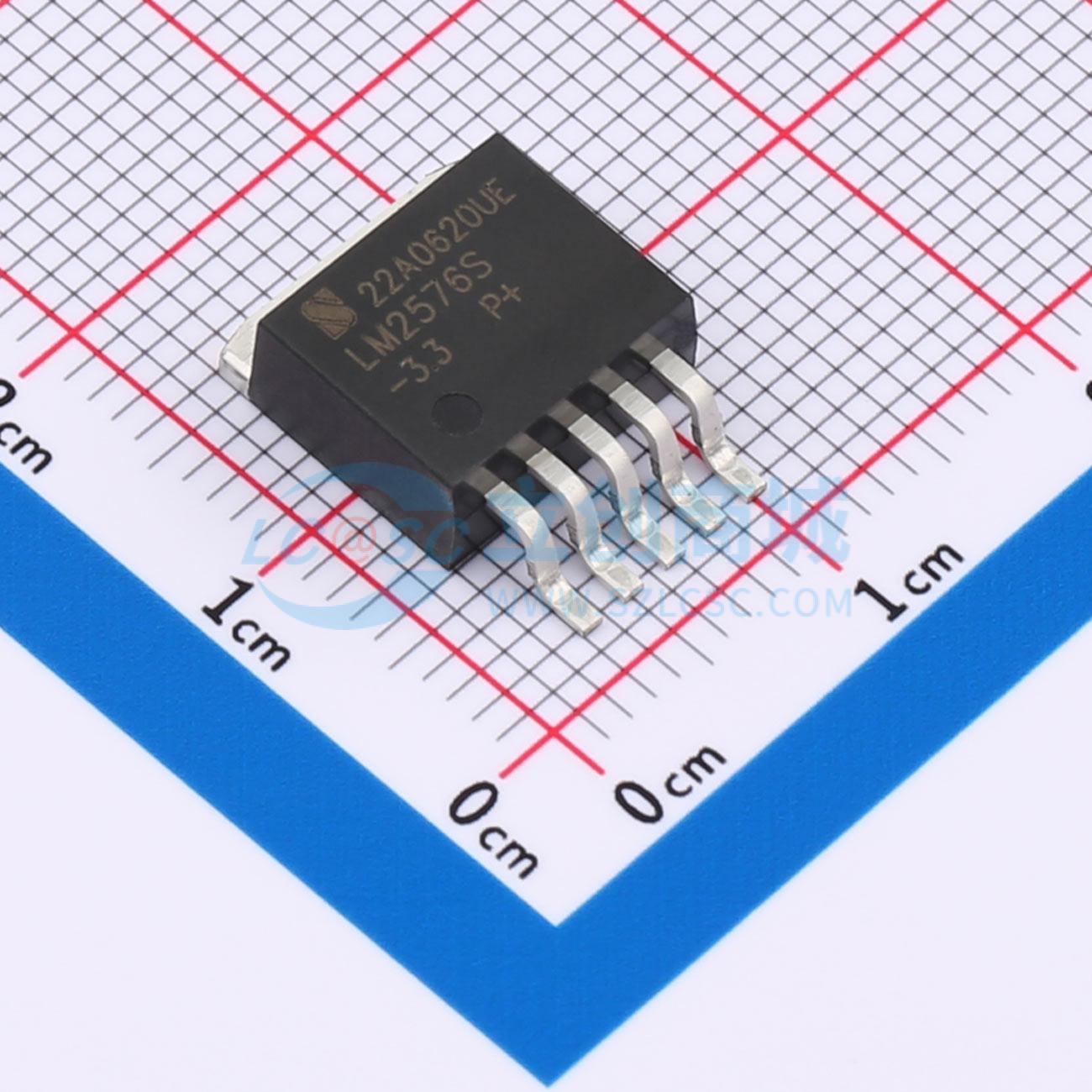

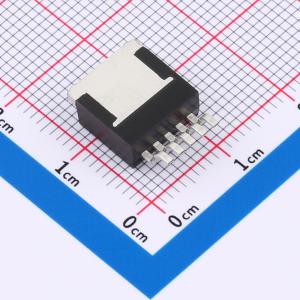

LM2576SX-3.3-JSM
DC-DC降压或降压/升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用在通信系统等对电压调节有广泛需求的领域中，是提升系统能源利用效率与供电稳定性的重要选择。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM2576SX-3.3-JSM
- 商品编号
- C22470423
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 2.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 7.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品特性
- 可与国家半导体（National）的 LM2575S/6S 系列引脚对引脚替换
- 仅需 4 个支持元件的 DC-DC 降压或降压/升压转换器
- 固定或可调电压
- 预设输出电压为 3.3V、5V 和 12V
- 宽输出电压范围，1.23V 至 35V
- 5V 输出时典型效率为 82%
- 宽输入电压范围，4V 至 40V
- 禁止/使能控制引脚
- 工业温度范围
- TO-220 和 TO-263 封装
应用领域
- 微控制器电源
- 医疗设备
- 工业电源
- 仪器仪表电源
