温馨提醒：图片仅供参考，商品以实物为准

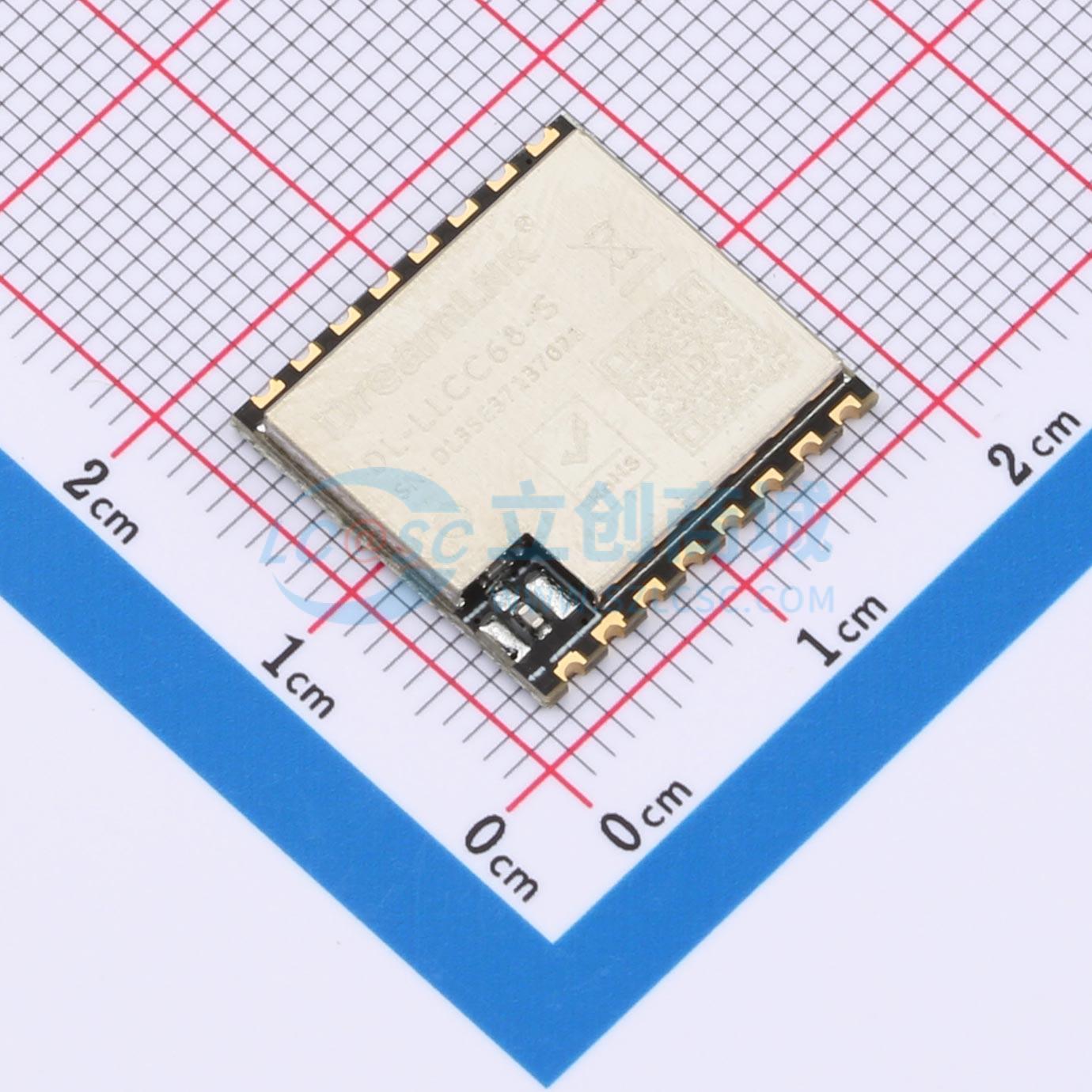

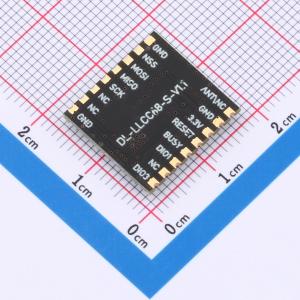

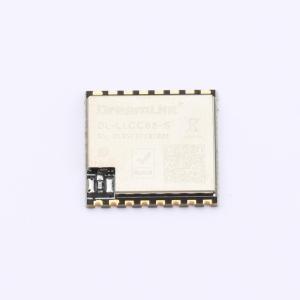

DL-LLCC68-S-915S
lora模块 llc68 接收发射双向收发 带屏蔽盖防静电抗干扰抗辐射更强距离更远
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- lora模块 llcc68 接收发射模块双向收发一体，频率915MHz，高灵敏度可达-129dBm，抗干扰性能强，远距离3km，速率：1.76~62.5Kbps@lora，0.6~300Kbps@FSK。专为远距离、低带宽、低功耗、大量连接、组网灵活的物联网应用而设计，因此被广泛部署在智慧安防、智能家居和楼宇、智能抄表、智慧农业、工业控制等多个垂直行业。LoRa的网络架构：常见的LoRa应用中使用的网络架构包括私有协议网络 和 LoRaWAN网络。LoRa私有协议网络： 星状网络、点对点最为常见，同时也有其他的形式网络结构比如LoRa电表应用采用LoRa Mesh树状结构，网状结构等，本模块都可以支持。
- 品牌名称
- DreamLNK(骏晔科技)
- 商品型号
- DL-LLCC68-S-915S
- 商品编号
- C22448806
- 商品封装
- SMD,17.1x16.1mm
- 包装方式
- 编带
- 商品毛重
- 1.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 发射功率 | 22dBm | |
| 接口类型 | SPI | |
| 调制方式 | LoRa；GFSK |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~3.7V | |
| 接收电流 | 5.4mA | |
| 发送电流 | 125mA | |
| 接收灵敏度 | -129dBm |
商品概述
DL-LLCC68-S 采用新一代LoRa扩频调制技术，用于超长距离扩频通信。该模块具有体积小、超低的接收功耗、抗干扰能力强、传输距离比传统调制方式更远等特点，可广泛应用于物联网各类无线通信领域。 DL-LLCC68-S 具有-129dBm@LoRa 的最高灵敏度，超低接收电流和休眠电流，发射功率大小可通过软件配置，最大功率可达 +22dBm 。相对传统调制技术，LoRa调制技术在抗阻塞和选择方面具有明显优势，解决了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。
商品特性
- 支持(G)FSK、LoRa等调制方式
- 芯片支持频段范围 150~960MHz；模块设计频段：300~510MHz——433M/470M 模块；800~960MHz——868/915M 模块
- 工作电压3.3V，最大输出发射功率 +22dBm，最大工作电流 130mA；接收状态下具有低功耗特性，接收电流最低 5.3mA，休眠电流1uA
- 最高灵敏度-129dBm @LoRa 1.76Kbps
- 支持快速自动信道检测(CAD)
- 支持的带宽BW：125kHz、250kHz、500kHz
- 支持扩频因子SF：SF5/SF6/SF7/SF8/SF9/SF10/SF11
应用领域
- 无线自动抄表（水表、电表、气表）
- 工业控制器、传感器
- 超远距离数据通讯
- 农业自动化解决方案
- 智能家居系统
- 智能停车系统
- 智能安防监控
- 汽车行业应用
- 智能楼宇自动化
- 供应链物流
