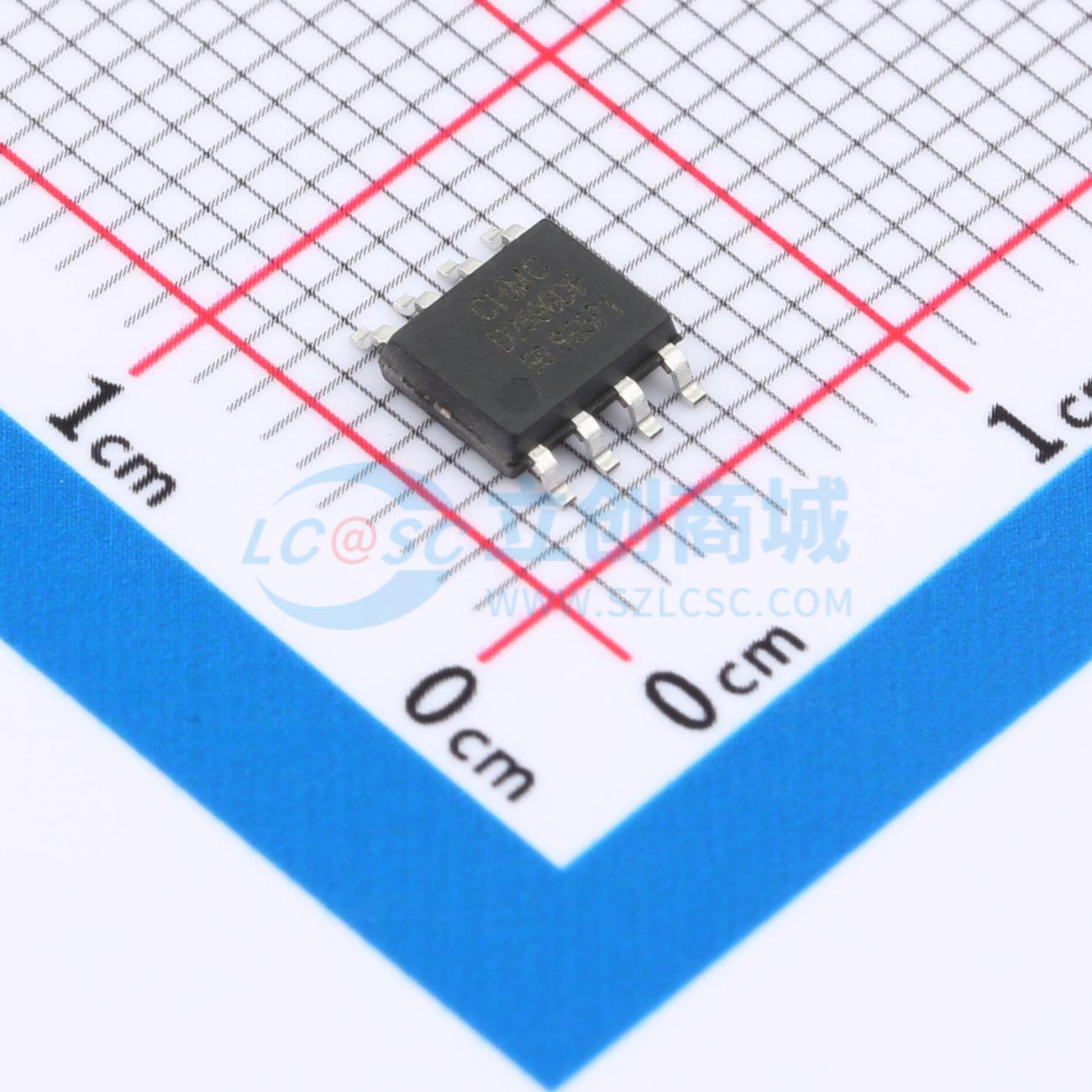

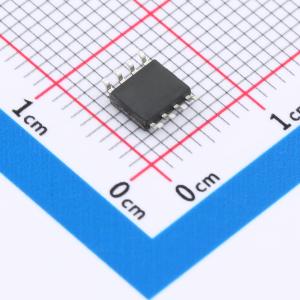

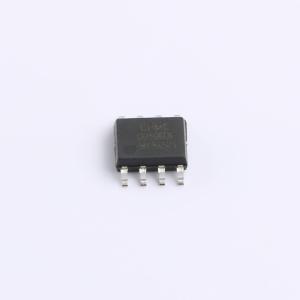

D2596DF-5.0

150KHz 2A PWM降压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D2596DF是一款单片集成IC,设计用于降压DC/DC转换器,能够驱动2A负载而无需额外的晶体管。它节省了电路板空间,外部关断功能可通过逻辑电平控制进入待机模式。内部补偿使得反馈控制具有良好的线性和负载调节。保护功能包括过温关断和过流保护。D2596DF的工作频率为150KHz,允许使用更小的滤波元件。其他特性包括±4%的输出电压精度和±15%的振荡器频率精度。
品牌名称: Silicore(芯谷)
商品型号: D2596DF-5.0
商品编号: C22448663
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.24克(g)

商品参数

商品概述

D2596DF 是一款专为降压型 DC/DC 转换器设计的单片集成电路，无需额外晶体管即可驱动 2A 负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿使反馈控制具有良好的线性和负载调整率，无需外部设计。在保护功能方面，热关断可防止因过热运行而损坏，限流功能可防止输出开关过流运行。若限流功能启动且 VFB 降至 0.5V 以下，开关频率将降低。D2596DF 的开关频率为 150KHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±15%。输出版本包括固定的 3.3V、5V、12V 以及可调型。该芯片采用标准 SOP8 封装。

商品特性

3.3V、5V、12V 及可调输出版本
输出可调电压范围为 1.23V 至 37V
固定 150KHz 开关频率
电压模式非同步 PWM 控制
热关断和限流保护，具备 ON/OFF 关断控制输入
4.5V 至 40V 宽输入电压范围
输出负载电流：2A
低功耗待机模式，芯片内置开关晶体管

应用领域

简易高效降压稳压器
板载开关稳压器
正转负转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	5V
	输出电流	2A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	固定
