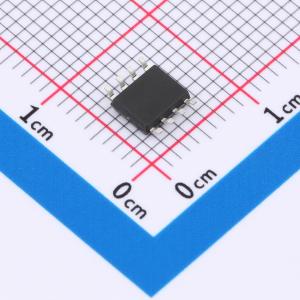

温馨提醒：图片仅供参考，商品以实物为准
D8522F
150kHz、5.5μA、轨到轨输入输出的CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D8522(双路)是一款低成本、轨对轨输入和输出电压反馈放大器
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D8522F
- 商品编号
- C22448672
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 150kHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 50V/ms | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 44nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 87dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 5.5uA | |
| 输出电流 | 76mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee~Vcc) | 1.05V~2.75V；-2.75V~-1.05V |
商品概述
D8522 (双通道) 是一种低成本、轨到轨输入和输出电压反馈放大器。它具有宽广的输入共模电压范围和输出电压摆幅，并将最小工作电源电压降至2.1V。推荐的最大供电电压为5.5V。所有规格均在扩展的-40℃至+125℃温度范围内指定。 D8522提供150kHz带宽，电流消耗仅为每放大器5.5uA。非常低的输入偏置电流使D8522可用于积分器、光电二极管放大器和压电传感器。轨到轨输入和输出对于设计师在单电源系统中缓冲ASIC输入或输出非常有用。 此放大器的应用包括安全监控、便携式设备、电池和电源控制，以及用于低功耗系统的传感器信号调理和接口。 D8522双通道采用SOP8封装。
应用领域
- ASIC 输入或输出放大器
- 传感器接口
- 压电传感器放大器
- 医疗仪器
- 移动通信
- 音频输出
- 便携式系统
- 烟雾探测器
- 移动电话
- 笔记本电脑
- PCMCIA卡
- 电池供电设备
