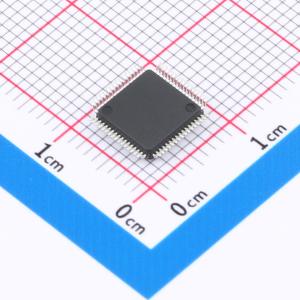

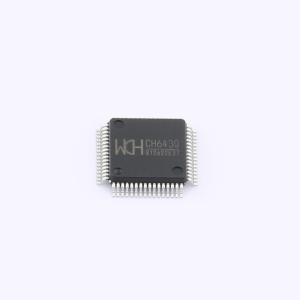

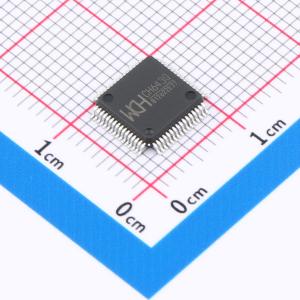

CH643Q
RGB显示驱动工业级微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH643是基于青稞RISC-V内核设计的RGB显示驱动工业级微控制器。内置USB和PD PHY，支持USB Host主机和USB Device设备功能、USB PD及type C快充功能、PWM驱动RGB LED功能，内置可编程协议I/O控制器，提供了2组OPA运放、3组CMP电压比较器、4组USART串口、I2C、SPI、多组定时器、12位ADC、15路Touchkey等丰富外设资源。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH643Q
- 商品编号
- C22448687
- 商品封装
- LQFP-64(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.5452克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | RISC-V4C | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 62KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 20KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 60 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置 | |
| 工作电压 | 3.3V；5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；内置通用定时器；掉电复位(PDR) |
商品概述
CH643是一款基于RISC-V内核设计的RGB显示驱动微控制器。该器件集成了USB和PD PHY，支持USB主机与设备功能、USB PD及Type-C快充功能，以及用于驱动RGB LED的PWM功能。其内置可编程协议I/O控制器，并提供了2组运放、3组电压比较器、4组USART串口、I2C、SPI、多组定时器、12位ADC、15路触摸按键等丰富的外设资源。
商品特性
- 青稞32位RISC-V4C内核，支持RV32IMAC指令集及自扩展指令
- 快速可编程中断控制器与硬件中断堆栈
- 分支预测与冲突处理机制
- 单周期乘法与硬件除法器
- 20KB SRAM数据存储区
- 62KB程序存储闪存
- 3328B系统引导程序存储区
- 256B系统非易失配置信息存储区
- 256B用户自定义信息存储区
- 系统供电VDD额定电压：3.3V或5V
- 支持睡眠、停止、待机等低功耗模式
- 内置48MHz时钟振荡器
- 具备上/下电复位及可编程电压监测器
- 8通道通用DMA控制器，支持环形缓冲区管理，可用于TIMx/ADC/USART/I2C/SPI
- 可编程协议I/O控制器，支持多种单线及两线接口
- 2组运放，具备多路输入通道与可选增益，各提供2路输出通道并可连接至ADC引脚
- 3组模拟电压比较器，各具备2路输入通道及可选公共参考电压引脚，输出可至I/O或直接内部触发TIM2
- 集成RGB三色LED脉冲宽度调制驱动器，内置3×16=48路PWM电流驱动，支持COM扫描
- 全内置方案支持192组RGB LED或576个单色LED
- 外置PMOS方案支持288组RGB LED或864个单色LED
- 24位色彩数据，支持最多16777216种颜色组合
- 8位亮度数据，支持256级灰度
- 支持矩阵键盘扫描
- 12位模数转换器，模拟输入范围：GND～VDDA，提供15路外部及1路内部信号通道
- 15路触摸按键通道检测
- 2个16位高级定时器，具备死区控制与紧急刹车功能，提供用于电机控制的PWM互补输出
- 1个16位通用定时器，支持输入捕获、输出比较及PWM
- 2个看门狗定时器：独立型与窗口型
- 系统时基定时器：64位计数器
- 4组USART串口，支持LIN与ISO7816协议
- 1个I2C接口
- 1个SPI接口
- USB2.0全速控制器及PHY，支持主机或设备模式
- USB PD与Type-C控制器及PHY
- 69个快速GPIO端口，支持24个外部中断
- 芯片ID
- 串行2线调试接口
- 提供LQFP、QFN、QSOP封装形式
