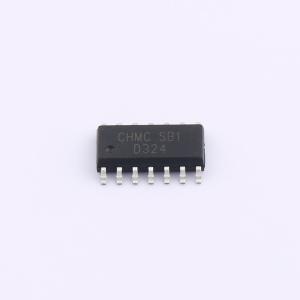

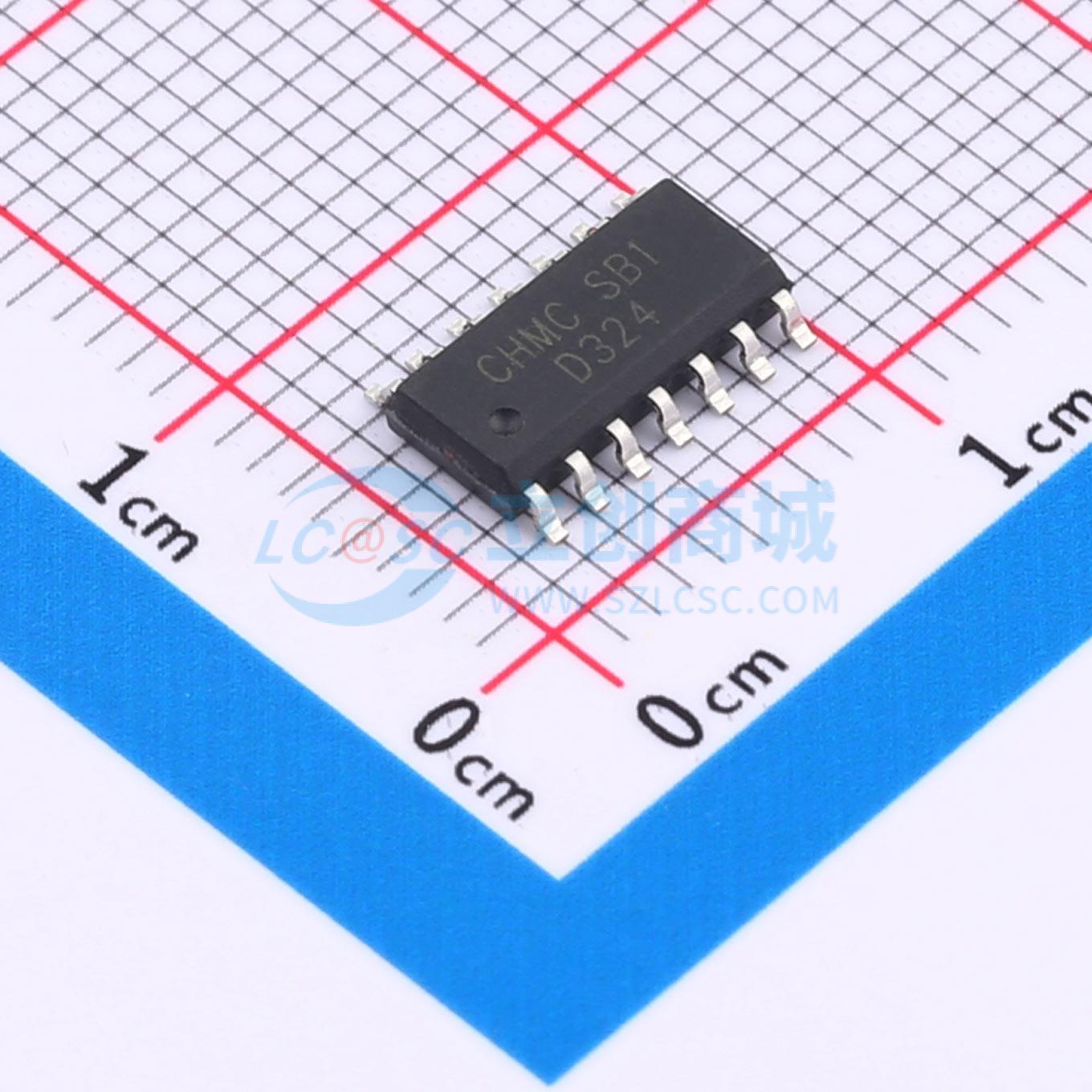

D324(SOP14)
D324(SOP14)
- 描述
- D324由四个独立的、高增益的、内部频率补偿的运算放大器组成，专门设计用于在宽电压范围内从单个电源运行
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D324(SOP14)
- 商品编号
- C22448677
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.122727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -65℃~+150℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~-1.5V；1.5V~16V |
商品概述
D324由四个独立的、高增益、内部频率补偿的运算放大器组成，专为在宽电压范围内使用单电源供电而设计。也可以使用双电源供电，且低电源电流消耗与电源电压的大小无关。应用领域包括传感器放大器、直流增益模块以及所有传统的运算放大器电路，这些电路现在可以轻松地在单电源系统中实现。D324提供DIP 14、SOP 14封装。
商品特性
- 大直流电压增益：100dB
- 宽电源电压范围：Vcc = 3V ~ 32V（或Vcc = ±1.5V ~ ±16V）
- 输入共模电压范围包含地电位。
- 大输出电压摆幅：0V ~ Vcc - 1.5V
- 功耗适合电池供电
- 内部频率补偿实现单位增益
- 宽带宽（单位增益）1MHz
- 极低的电源电流消耗（700μA） — 基本与电源电压无关
- 低输入偏置电流45nA
- 低输入失调电压2mV和失调电流5nA
- 差分输入电压范围等于电源电压
- 与所有形式的逻辑兼容
应用领域
- 传感器放大器
- 直流增益模块
- 单电源系统中的所有传统运算放大器电路
