D3914

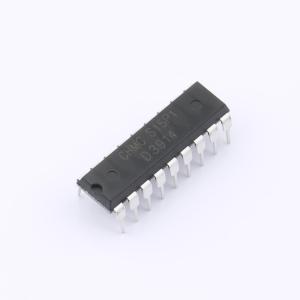

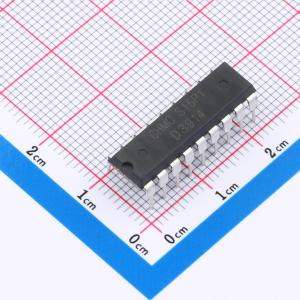

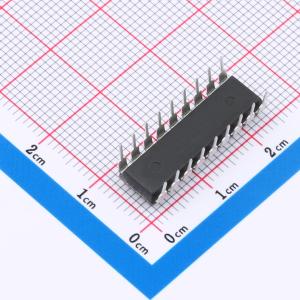

D3914是一款单片集成电路，可感应模拟电压电平并驱动10个LED，提供线性模拟显示。通过单个引脚可将显示模式从移动点显示切换为条形图显示。LED的驱动电流可调节且可编程，无需使用电阻。这一特性使得整个系统能够在低于3V的电压下运行。 该电路内置可调参考电压源和精确的10级分压器。低偏置电流输入缓冲器可接受低至地电位（即V⁻）的信号，且无需对高于或低于地电位35V的输入信号进行保护。缓冲器驱动10个独立的比较器，这些比较器以精密分压器为参考。因此，即使在较宽的温度范围内，显示的非线性度通常也可控制在1/2%以内。 D3914设计得非常灵活，便于在显示系统中轻松添加控制器、视觉警报和扩展刻度等功能。该电路可驱动多种颜色的LED或低电流白炽灯。多个D3914可“级联”使用，以形成20至100多段的显示。分压器的两端均可从外部获取，因此可将两个驱动器组成一个中心零位仪表。 D3914作为模拟仪表电路非常易于应用。一个满量程为1.2V的仪表除了10个显示LED外，仅需一个电阻和一个3V至15V的单电源。如果该电阻为电位器，则可用于控制LED的亮度。简化的框图展示了这种极其简单的外部电路。 在点显示模式下，各段之间存在少量的重叠或“渐暗”（约1mV）。这确保了任何时候都不会出现所有LED都“熄灭”的情况，从而避免了显示模糊的问题。还可以实现各种新颖的显示效果。 显示的灵活性在很大程度上源于所有输出均为独立的直流调节电流。通过调制这些电流，可以实现各种效果。各个输出可同时驱动晶体管和LED，因此可实现包括“分级”控制在内的控制功能。D3914还可作为编程器或序列发生器使用。 D3914采用DIP18封装。

• 可驱动LED、LCD或真空荧光显示器
• 用户可通过外部方式选择条形或点显示模式
• 可扩展至100级显示
• 内部电压参考范围为1.2V至12V
• 可在低于3V的单电源下运行
• 输入信号可低至地电位
• 输出电流可在2mA至30mA之间编程
• 输出之间无需多路复用开关，也无相互干扰
• 输入可承受±35V电压而不会损坏或产生错误输出
• LED驱动器输出为电流调节型、集电极开路输出
• 输出可与TTL或CMOS逻辑接口
• 内部10级分压器为浮动式，可参考较宽范围的电压

• “慢速”——渐暗条形或点显示（分辨率加倍）
• 带单个电位器亮度控制的20级仪表
• 10级（或多级）编程器
• 多级或“分级”控制器
• 组合式控制器和过程偏差仪表
• 方向和速率指示器（可添加到数字电压表中）
• 可在点显示中添加刻度。通过接地电阻使每隔一个LED微弱发光
• 电子“仪表继电器”——显示可为圆形或半圆形
• 移动“空洞”显示——指示LED熄灭，条形图其余部分点亮
• 通过添加无源元件驱动真空荧光显示器和LCD
