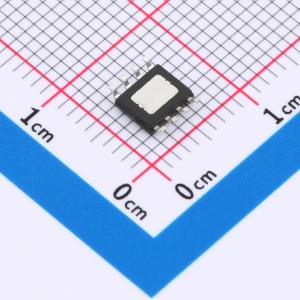

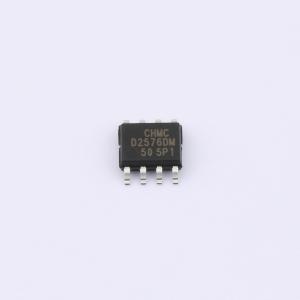

D2576DM-5.0

2A降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D2576DM系列是一款单片集成电路,提供所有用于降压（buck）开关稳压器的主动功能,能够驱动2A负载,具有优秀的线路和负载调节性能。这些器件提供3.3V、5V、12V固定输出版本和可调输出版本。
品牌名称: Silicore(芯谷)
商品型号: D2576DM-5.0
商品编号: C22448654
商品封装: ESOP-8
包装方式: 管装
商品毛重: 0.136667克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

D2576DM 系列稳压器是单片集成电路，具备降压（buck）开关稳压器所需的所有有源功能，能够驱动 2A 负载，且具有出色的线性和负载调节能力。这些器件提供 3.3V、5V、12V 固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。 D2576DM 系列是流行的三端线性稳压器的高效替代品。它能大幅减小散热器尺寸，在某些情况下无需使用散热器。多家不同制造商提供专为 D2576DM 优化的标准电感系列。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证 ±4% 的容差，振荡器频率保证 ±10% 的容差。具备外部关断功能，典型待机电流为 50μA。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。 D2576DM 采用 ESOP8 封装。

商品特性

3.3V、5V、12V 和可调输出版本
可调版本输出电压范围为 1.23V 至 37V，在电压和负载条件下最大误差为 ±4%
保证 2A 输出电流，仅需 4 个外部元件
52kHz 固定频率内部振荡器
具备 TTL 关断能力，低功耗待机模式，高效率
使用现成的标准电感
热关断和电流限制保护

应用领域

简单高效的降压（buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（Buck - Boost）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~40V
	输出电压	5V
	输出电流	2A
	开关频率	52kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
