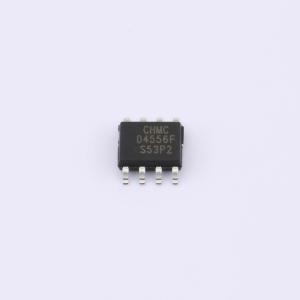

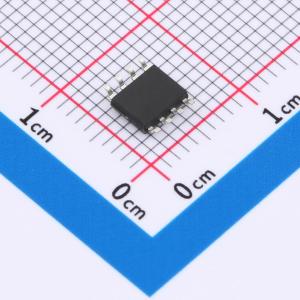

温馨提醒：图片仅供参考，商品以实物为准
D4556F
双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D4556 内部包括有两个独立的、高增益、输出电流能力大的双运算放大 器，适合于电源电压范围很宽的单电源或双电源使用，主要应用于音响系统、 无线通讯、仪器仪表等场合。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D4556F
- 商品编号
- C22448671
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 7mA | |
| 输出电流 | 100mA | |
| 工作温度 | -20℃~+75℃ | |
| 双电源(Vee~Vcc) | -18V~-2V；2V~18V |
商品概述
D4556内部包括有两个独立的、高增益、输出电流能力大的双运算放大器，适合于电源电压范围很宽的单电源或双电源使用，主要应用于音响系统、无线通讯、仪器仪表等场合。
商品特性
- 工作电压范围：±2V~±18V
- 直流电压增益高（约100dB）
- 低输入偏流
- 低输入失调电压和失调电流
- 输出电压摆幅大（0至Vcc - 1.5V）
- 输出电流大（典型100mA）
- 转换速率（典型1.0V/μs）
应用领域
- 音响系统
- 无线通讯
- 仪器仪表
