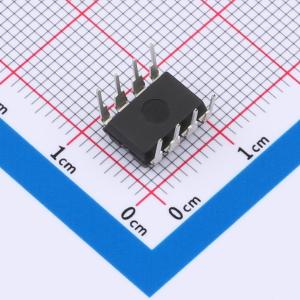

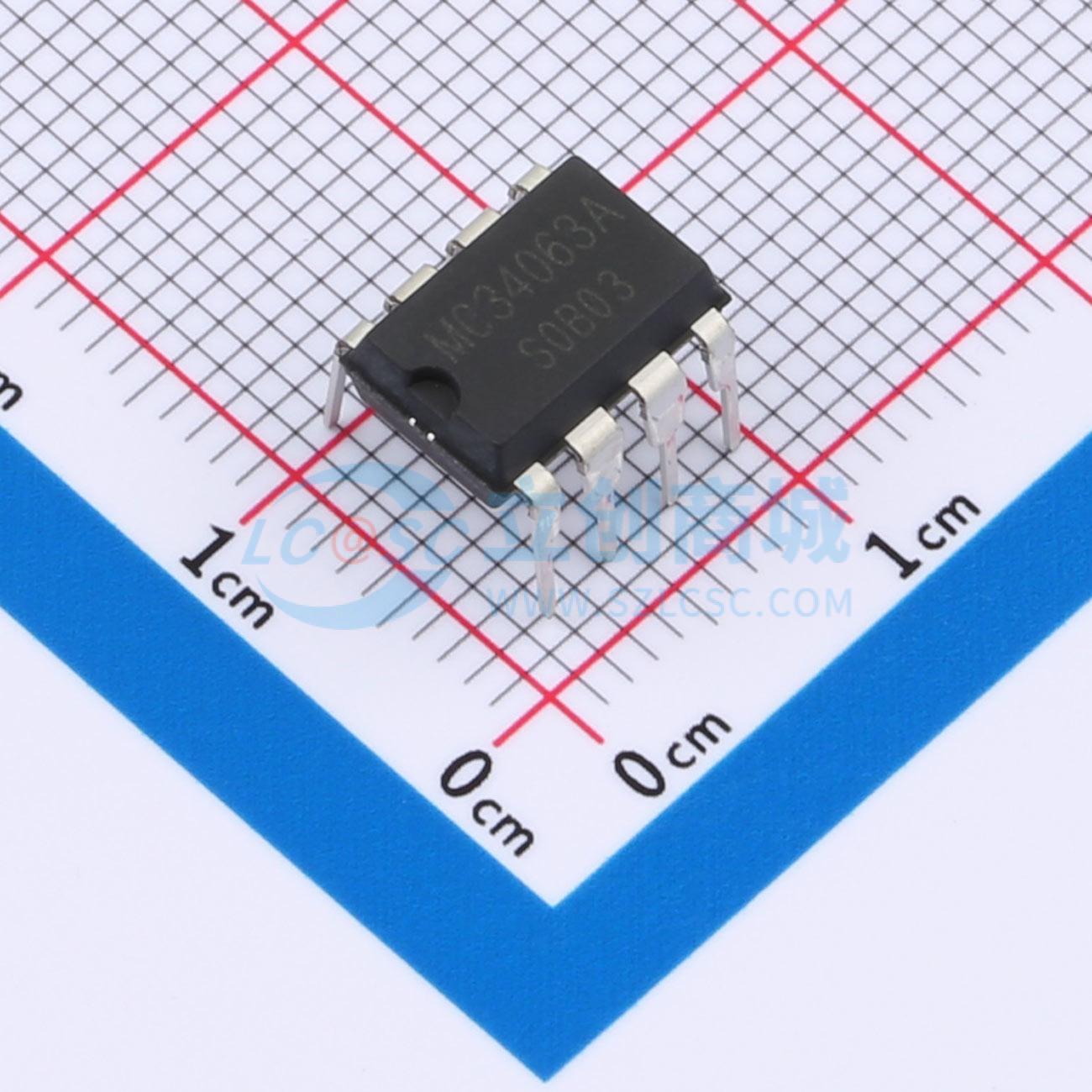

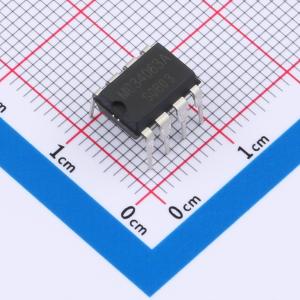

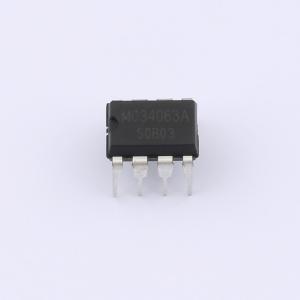

MC34063A
MC34063A DC-DC变换控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC34063A是一款单片DC-DC变换集成电路,内含温度补偿的参考电压源、比较器、振荡器、驱动器及大电流输出开关管等。外配少量元件,就能组成升压、降压及电压反转型DC-DC变换器。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- MC34063A
- 商品编号
- C22448669
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型；升压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 33kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -45℃~+125℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式；升压式；降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MC34063A 为一单片DC-DC 变换集成电路，内含温度补偿的参考电压源（1.25V）、比较器、能有效限制电流及控制工作周期的振荡器，驱动器及大电流输出开关管等，外配少量元件，就能组成升压、降压及电压反转型DC-DC 变换器。该电路采用DIP8、SOP8 封装形式封装。
商品特性
- 工作电压范围宽 3.0V~40V
- 静态电流小
- 具有输出电流限制功能，输出电流保护功能
- 输出开关电流达1.2A
- 输出电压可调
- 工作频率可达 100kHz
- 内部基准参考电压精度 2%
