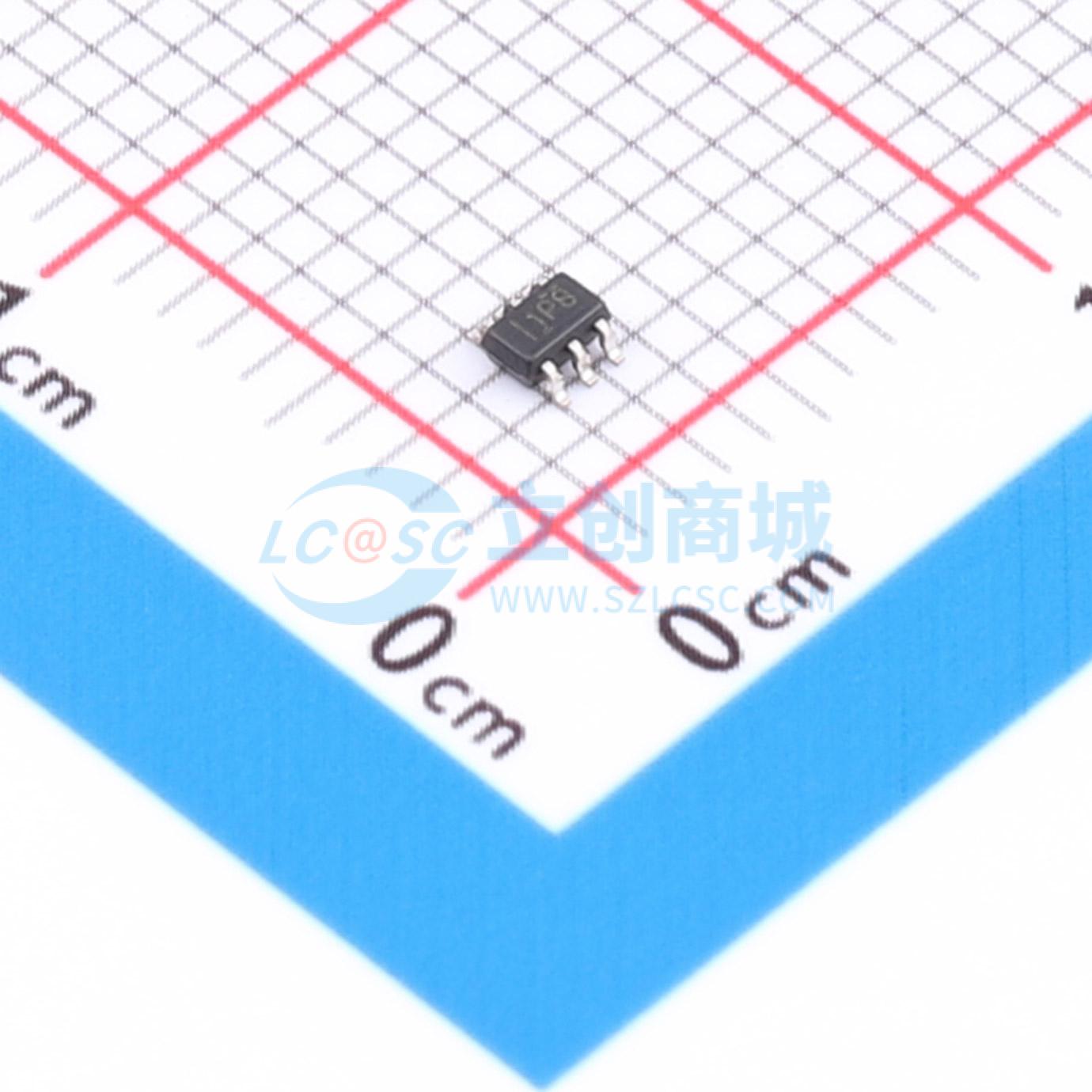

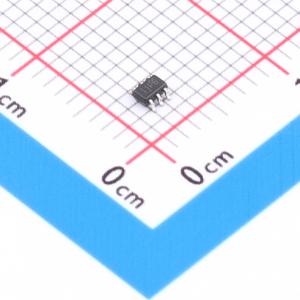

温馨提醒：图片仅供参考，商品以实物为准

INA181A1IDCKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电流检测放大器专为经成本优化的应用而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 -0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。该系列器件在四个固定增益器件选项中集成了匹配的电阻器增益网络：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可最大限度地减少增益误差，并降低温度漂移
品牌名称: TI(德州仪器)
商品型号: INA181A1IDCKR
商品编号: C22443503
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.084078克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-200mV~26V
	增益	20V/V
	带宽	350kHz
	输入偏置电流(Ib)	6uA
	输入失调电压(Vos)	25uV
	工作温度	-40℃~+125℃
	差分电压	-26V~26V

	属性	参数值
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.7V~5.5V
	静态电流(Iq)	195uA
	输出电流	8mA
	输入失调电压温漂(Vos TC)	1uV/℃
	输入失调电流(Ios)	0.05uA
	压摆率(SR)	2V/us
	共模抑制比(CMRR)	100dB
	噪声密度(eN)	40nV/√Hz@1kHz

商品概述

INA181、INA2181 和 INA4181 (INAx181) 是 26V 共模电流检测放大器，可用于低侧和高侧配置。这些专门设计的电流检测放大器可在远超为器件供电的电源电压的共模电压下，精确测量电流检测电阻上产生的电压。可在高达 26V 的输入电压轨上测量电流，并且器件可由低至 2.7V 的电源电压供电。

商品特性

共模范围 (VCM): -0.2V 至 +26V
高带宽：350kHz（A1 器件）
失调电压：
- VCM = 0V 时为 ±150μV（最大值）
- VCM = 12V 时为 ±500μV（最大值）
输出压摆率：2V/μs
双向电流检测功能
精度：
- ±1% 增益误差（最大值）
- 1μV/°C 温漂（最大值）
增益选项：
- 20V/V（A1 器件）
- 50V/V（A2 器件）
- 100V/V（A3 器件）
- 200V/V（A4 器件）
静态电流：260μA（最大值）(INA181)

应用领域

电机控制
电池监测器和平衡器
电源管理
光控制
光伏逆变器
