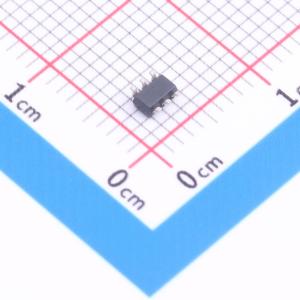

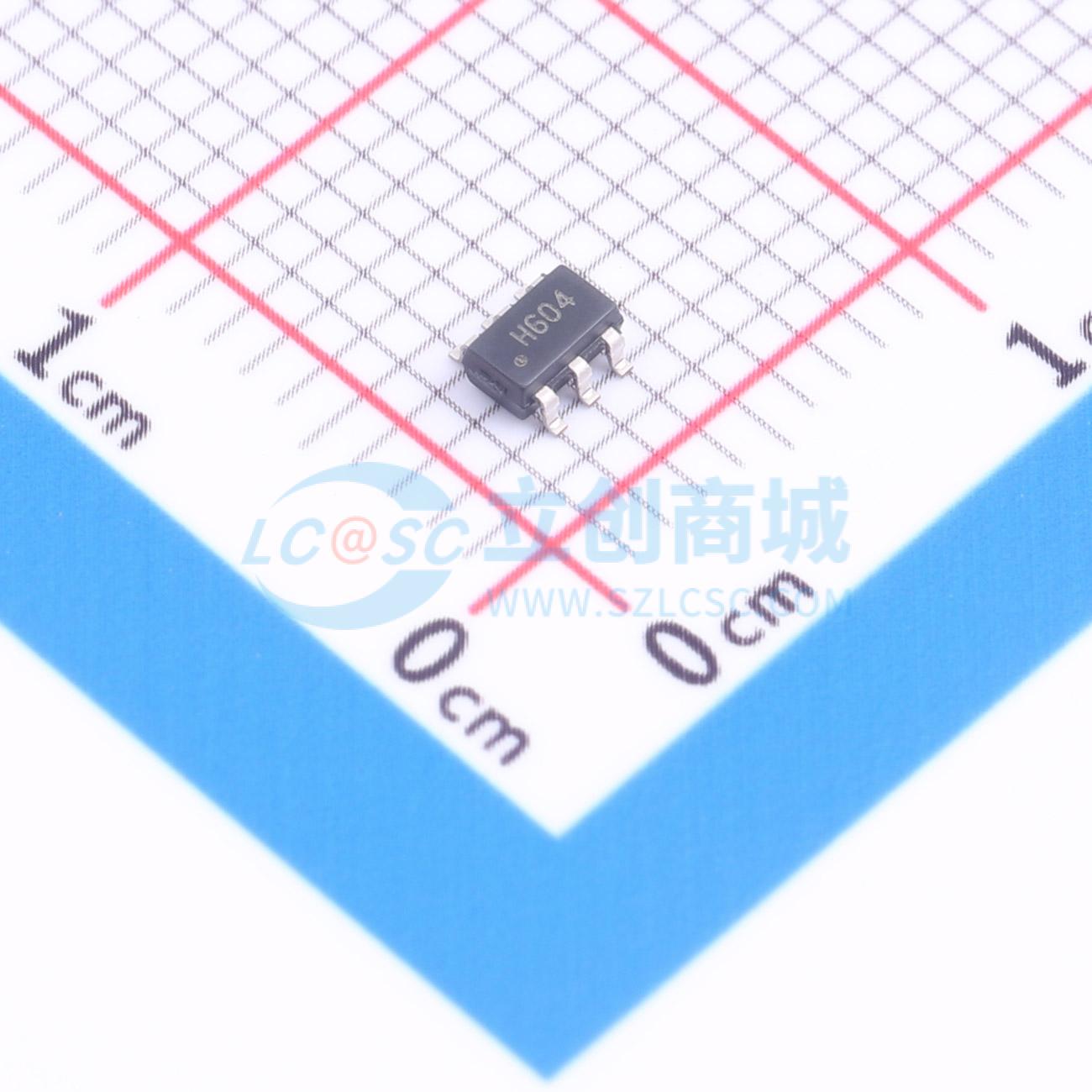

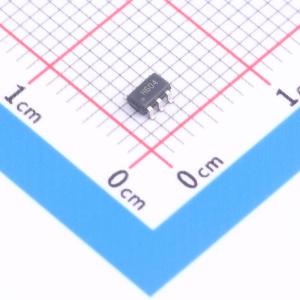

iW610-05
智能同步整流控制器,适用于宽范围AC/DC转换器拓扑,低Vcc充电损耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款先进的同步整流 (SR) 控制器,集成了MOSFET驱动器。专有的无损VDS感应和控制技术,使其能与多种AC/DC拓扑配合工作,如准谐振反激 (QR)、不连续模式 (DCM)、连续模式 (CCM) 反激、零电压开关 (ZVS) 和有源钳位反激 (ACF)。该器件与外部功率MOSFET配合使用,取代反激转换器次级侧的主整流二极管,以在次级侧实现高效率。这种多功能性使其非常适合最新的高功率密度AC/DC适配器/充电器应用
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- iW610-05
- 商品编号
- C22443549
- 商品封装
- SOT-23-6
- 包装方式
- 袋装
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式;ZVS | |
| 功能特性 | 准谐振/谷底开通;同步整流驱动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | CCM;QR;DCM | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
iW610是一款先进的同步整流控制器,集成了MOSFET驱动器。其专有的无损VDS检测与控制技术使其能够优化工作于多种AC/DC拓扑结构,例如准谐振反激、断续模式、连续模式反激、零电压开关和有源钳位反激。该器件与外部功率MOSFET配合工作,用于替代反激转换器次级侧的主整流二极管,以实现次级侧的高效率。这种多功能性使其成为最新高功率密度AC/DC适配器/充电器应用的理想选择。凭借创新的Vcc充电技术,iW610支持低边和高边同步整流,无需额外的变压器绕组。该专有技术消除了额外的功率损耗,降低了工作温度并提高了效率。iW610能够在所有条件下工作于高达28V和低至3V的输出电压,以适应广泛的电源应用。它可以检测高达150V的漏极电压,从而在具有多级输出电压的应用中无需外部钳位电路。
商品特性
- 优化支持多种拓扑,如准谐振反激、断续模式反激、连续模式反激、零电压开关和有源钳位反激
- 采用专利的高效Vcc充电技术
- 具有最低工作电流,实现零待机功耗
- 支持高边和低边同步整流拓扑
- 采用优化的无损VDS检测与驱动控制,具有宽输出范围
- 支持系统输出电压范围从3V至28V,适用于多级输出电压和电流应用
- 漏极电压检测高达150V,无需额外外部钳位电路
- 采用6引脚SOT23封装,支持紧凑型系统设计
应用领域
- 用于平板电脑、智能手机、笔记本电脑、便携式设备的紧凑型高功率密度AC/DC适配器
- USB电力传输充电器
- 低输出电压或大电流离线式电源
- 服务器、家电和台式机中的高效率辅助电源
- 工业/家用电动工具
