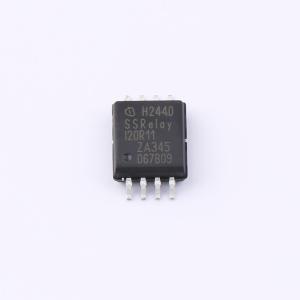

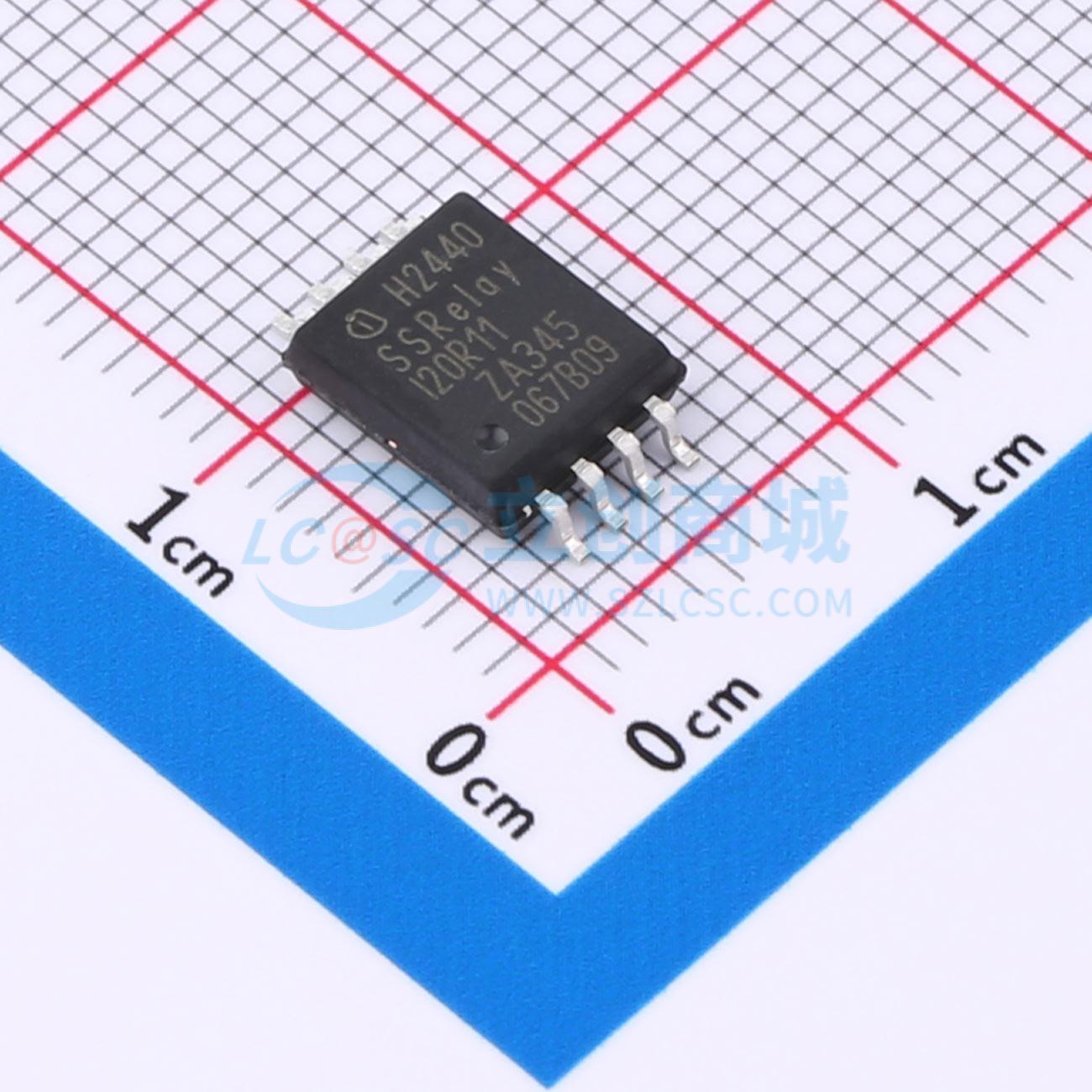

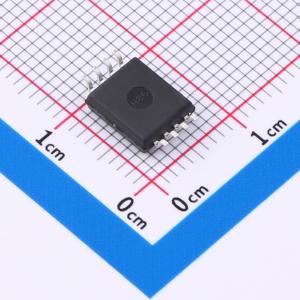

ISSI20R11HXUMA1
无芯变压器先进固态隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 英飞凌 SSI 固态隔离器系列可通过电流隔离屏障提供强大的能量传输，以驱动 MOS 控制功率晶体管的栅极，如 CoolMOS、OptiMOS、TRENCHSTOP IGBT 或 CoolSiC。英飞凌 SSI 固态隔离器系列的输出端不需要专用电压源来驱动功率晶体管的栅极。输出端提供快速导通、快速关断、过流保护和过温保护等先进控制功能，可轻松安全地构建适用于各种应用的固态继电器。英飞凌 SSI 系列包括 iSSI30R12H，它专为 CoolMOS S7 T-sense 功率 MOSFET 量身定制，提供集成温度传感器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ISSI20R11HXUMA1
- 商品编号
- C22443547
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | - | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 输入侧工作电压 | 2.85V~3.5V | |
| 拉电流(IOH) | 160mA | |
| 灌电流(IOL) | 400mA | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 上升时间(tr) | 8000ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 1900ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | 3000ns | |
| 输入高电平(VIH) | 2.1V~2.3V | |
| 输入低电平(VIL) | 1V~1.2V | |
| 静态电流(Iq) | 1.4mA | |
| CMTI(kV/us) | 200kV/us | |
| 驱动侧工作电压 | 20V | |
| 功能特性 | - |
