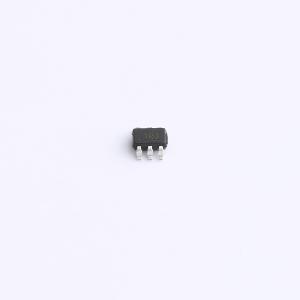

温馨提醒：图片仅供参考，商品以实物为准
INA500AIDCKR
输入阻抗>1MΩ的低成本、小尺寸、低功耗、1.7V至5.5V差分放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA500AIDCKR
- 商品编号
- C22443505
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 87dB | |
| 输入偏置电流(Ib) | 2.16uA | |
| 输入失调电压(Vos) | 700uV | |
| 压摆率(SR) | 0.2V/us | |
| 噪声密度(eN) | 310nV/√Hz@1kHz | |
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | 33mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1.8uV/℃ | |
| 静态电流(Iq) | 13.5uA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 推挽 | |
| 单电源电压 | 1.7V~5.5V | |
| 双电源电压(Vee~Vcc) | 0.85V~2.75V；-2.75V~-0.85V | |
| 稳定时间 | 18us | |
| 功能特性 | 限流/短路保护；容性负载驱动；EMI滤波/RF抑制；集成精密电阻网络；集成ADC驱动器 |
商品概述
INA500是一款具有集成式运算放大器和匹配电阻器的差分放大器，可提供三种增益选项。INA500A版本提供的增益选项为1，而INA500B和INA500C版本提供的增益选项分别为0.50和0.25。这些是采用差分放大器配置的电压检测INA，具有>1MΩ的高输入阻抗和13.5μA的低静态电流。该器件在G = 1配置中可实现75dB的最小CMRR和精确的±0.05%最大增益误差，以及3.5mV的最大失调电压（以输出为基准）。该器件可在G = 0.25和5.5V(±2.75V)电源电压下处理高达27.5V (±13.75V)的输入共模电压。上述规格组合使得该器件成为各种电平转换和电池监控应用的理想之选。INA500的精密匹配集成式电阻器消除了对精密和低容差外部电阻器的需求，从而节省BOM成本和布板空间。INA500可直接连接到低速8位至12位模数转换器(ADC)，非常适合替换使用普通放大器和分立式电阻器构建的差分放大器的分立式实现方案。INA500采用标准6引脚封装（例如SOT-23和SC70）以及节省空间的X2SON封装。
商品特性
- 针对小尺寸、低功耗和低成本进行了优化
-
1MΩ 输入阻抗
- 三种增益选项（G = 1、0.50 和 0.25）
- 适配8位至12位精度的系统
- 采用节省空间的0.8mm² X2SON封装
- 典型带宽为125kHz
- 驱动200pF负载时过冲 < 20%（典型值）
- 典型低静态电流为13.5µA
- 电源电压范围为1.7V (±0.85V) 至 5.5V (±2.75V)
- 额定工作温度范围为-40℃ 至 125℃
应用领域
- 电芯化成和测试设备
- 串式逆变器
- 电动汽车充电站电源模块
- 电池储能系统
- 电动工具
- 工业交流/直流
- 可穿戴健身和活动监测仪
