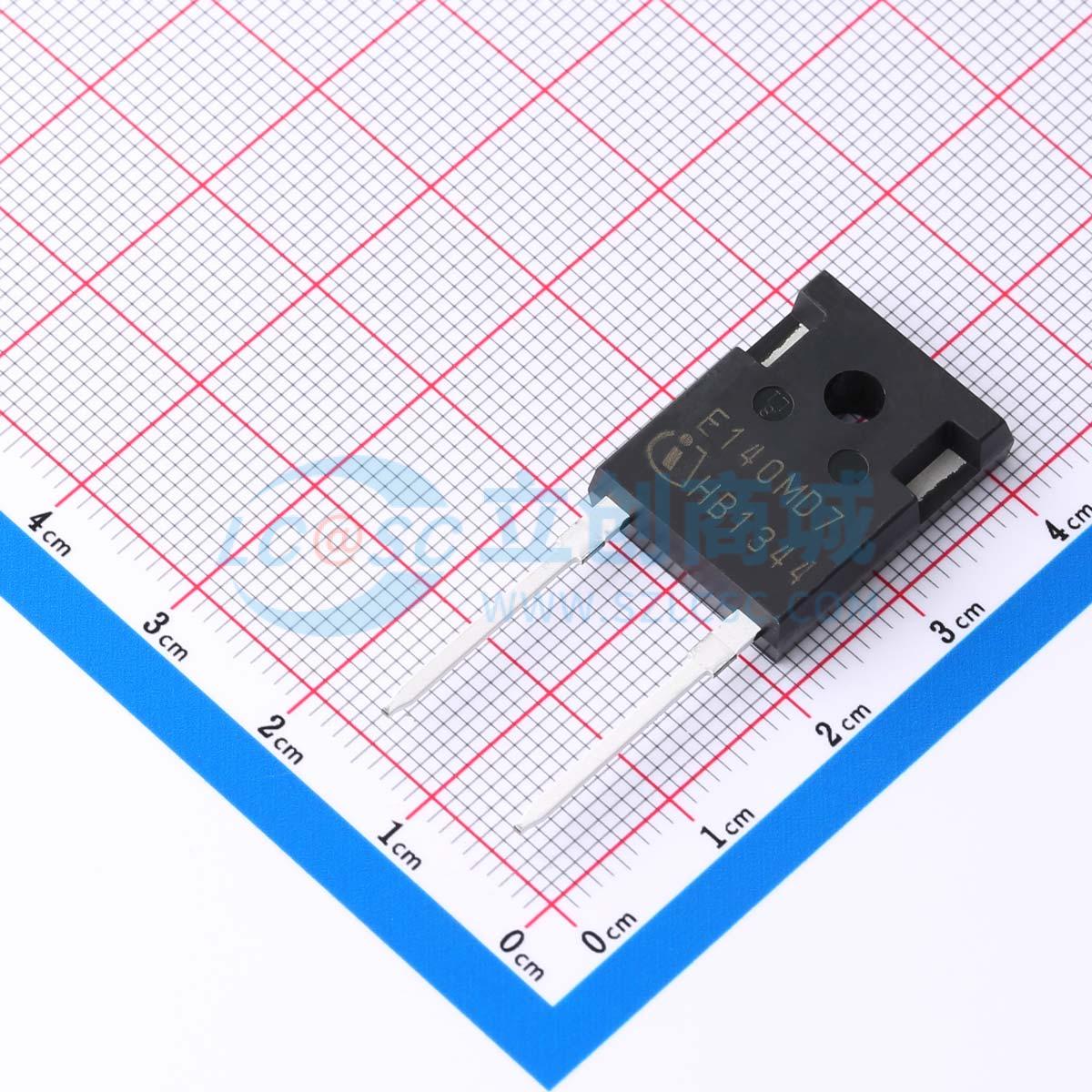

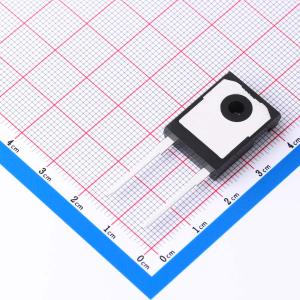

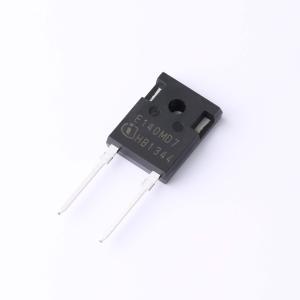

温馨提醒：图片仅供参考，商品以实物为准
IDWD140E120D7XKSA1
耐压:1200V 电流:140A 反向恢复时间：225ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：重复峰值反向电压（VRRM）：1200 V。二极管正向电流（IF）：Tc = 25℃时为207 A，Tc = 91℃时为140 A。最大结温（Tvjmax）：175℃。低正向电压（VF）。低反向恢复电荷（Qrr）。超快恢复时间（trr）。应用：串式逆变器。电动汽车充电
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IDWD140E120D7XKSA1
- 商品编号
- C22443486
- 商品封装
- TO-247-2
- 包装方式
- 管装
- 商品毛重
- 8.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 3V@140A | |
| 直流反向耐压(Vr) | 1.2kV | |
| 整流电流 | 140A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 反向恢复时间(Trr) | 225ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | 561W | |
| 非重复峰值浪涌电流 (Ifsm) | 462A |
商品特性
- VRRM = 1200 V
- IF = 140 A
- 1200 V 发射极控制技术
- 最大结温度 Tvjmax = 175°C
- 低正向电压 (VF)
- 低反向恢复电荷
- 超快恢复时间
- 软恢复特性
- 无铅引线电镀；符合 RoHS 标准
- 耐潮湿设计
应用领域
- 组串式逆变器
- 电动汽车充电
- 热泵
