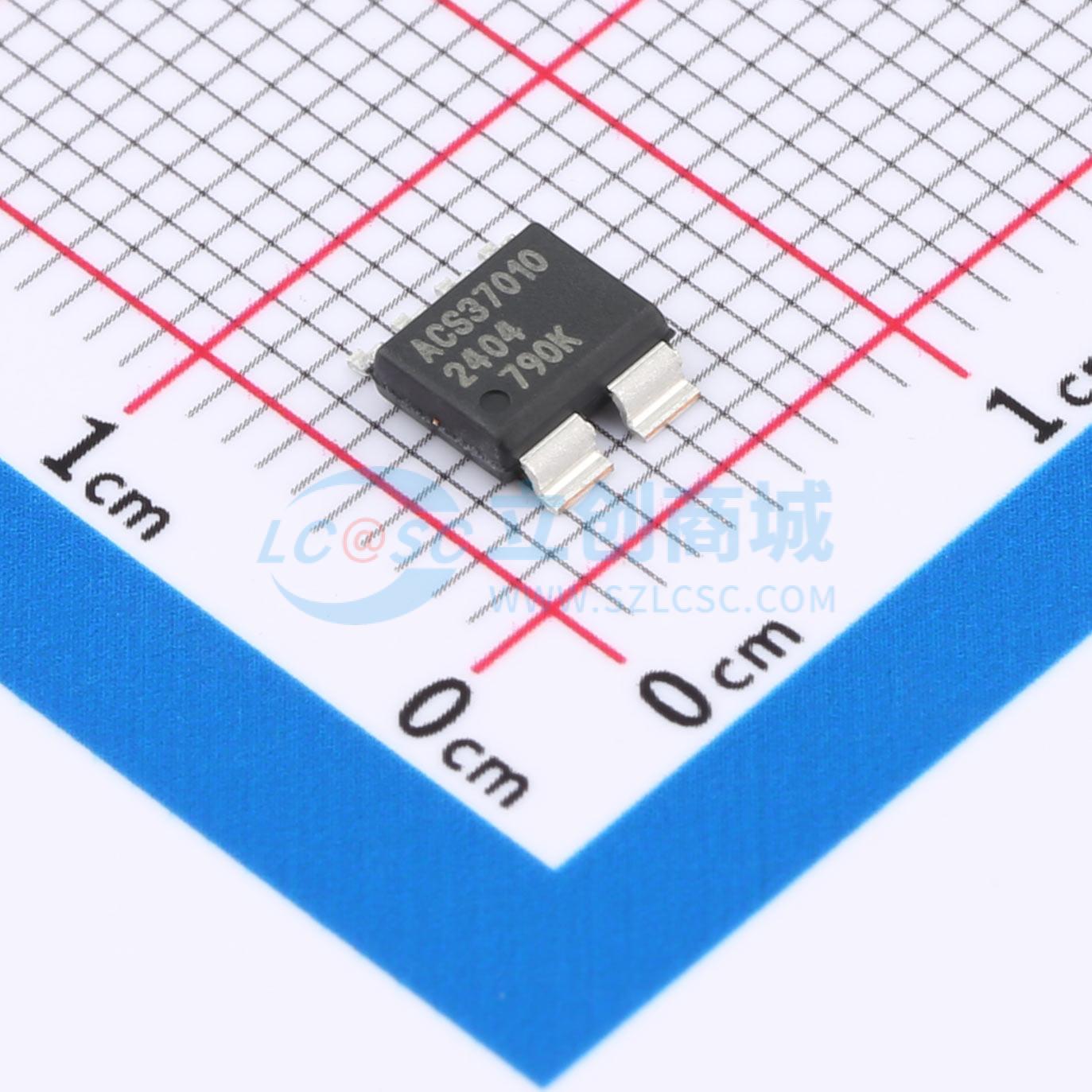

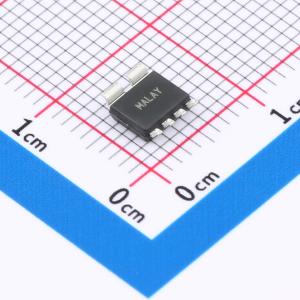

ACS37010LLZATR-030B5
450kHz高精度电流传感器，带故障或参考输出，采用SOIC-6封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是完全集成的电流传感器 IC，可感应流经紧凑型 SOIC LZ 封装的电流。电流导体电阻非常低，为 0.68 mΩ，非常适合低功耗限制。传感器经过工厂校准，可在整个工作范围内提供高精度，无需客户编程。内部结构提供高隔离度，并能很好地耦合导体中电流产生的磁场和全单片霍尔传感器 IC
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS37010LLZATR-030B5
- 商品编号
- C22441720
- 商品封装
- SOIC-6
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 30A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3500Vrms | |
| 灵敏度 | 66.7mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 450kHz | |
| 电流端电阻 | 0.68mΩ | |
| 响应时间(tr) | 1.3us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 过流保护；上电复位；欠压锁定 |
商品概述
ACS37010 和 ACS37012 是完全集成的电流传感器集成电路，用于检测流经紧凑型 SOIC LZ 封装的电流。电流导体的电阻极低，仅为 0.68mΩ，非常适合低功耗约束的应用。传感器在出厂时已进行微调，可在整个工作范围内提供高精度，无需客户进行编程。
内部结构提供了高隔离度，并实现了流经导体的电流产生的磁场与完全单片集成的霍尔传感器集成电路之间的优异磁耦合。电流由两个霍尔板差分检测，可消除干扰性的共模磁场。传感器提供非常快速的 1.3μs 响应时间模拟输出，并带有 VREF 引脚，适用于存在噪声的电源环境（ACS37010）；或者提供一个快速逻辑警报故障输出引脚，该引脚具有出厂预编程的跳变点，可实现过流或短路检测并增强系统保护（ACS37012）。该集成电路与集成的电流导体无物理连接，并在封装的一次侧和二次侧信号引脚之间提供 3500Vrms 的隔离。
ACS37010/12 采用定制的 6 引脚 SOIC 封装（后缀 LZ）。器件符合 RoHS 标准，且无铅，未使用 RoHS 豁免，采用 100% 亚光镀锡引线框架。
器件输出一个模拟信号 VOUT，该信号在指定范围内随交流或直流一次侧电流 IP 线性变化。
商品特性
- 高工作带宽和快速响应时间：450 kHz 带宽，1.3 μs 响应时间
- 高精度电流测量：在整个温度范围内灵敏度误差为 ±1.5%，在整个温度范围内失调电压为 ±4mV
- 非比例式工作，带 VREF 输出，可在嘈杂环境中提高精度
- 差分检测，可抵抗外部磁场干扰
- 无磁滞操作
- 宽工作温度范围：-40℃ 到 150℃
- 内部一次侧导体电阻低（0.68mΩ），有助于提高能效（低损耗）
- 高度隔离的紧凑型表面贴装封装：耐压 3500Vrms，基本隔离电压 905 Vrms / 1280 Vdc，加强隔离电压 507 Vrms / 717 Vdc
- 符合 AEC-Q100 0 级标准，适用于汽车应用
