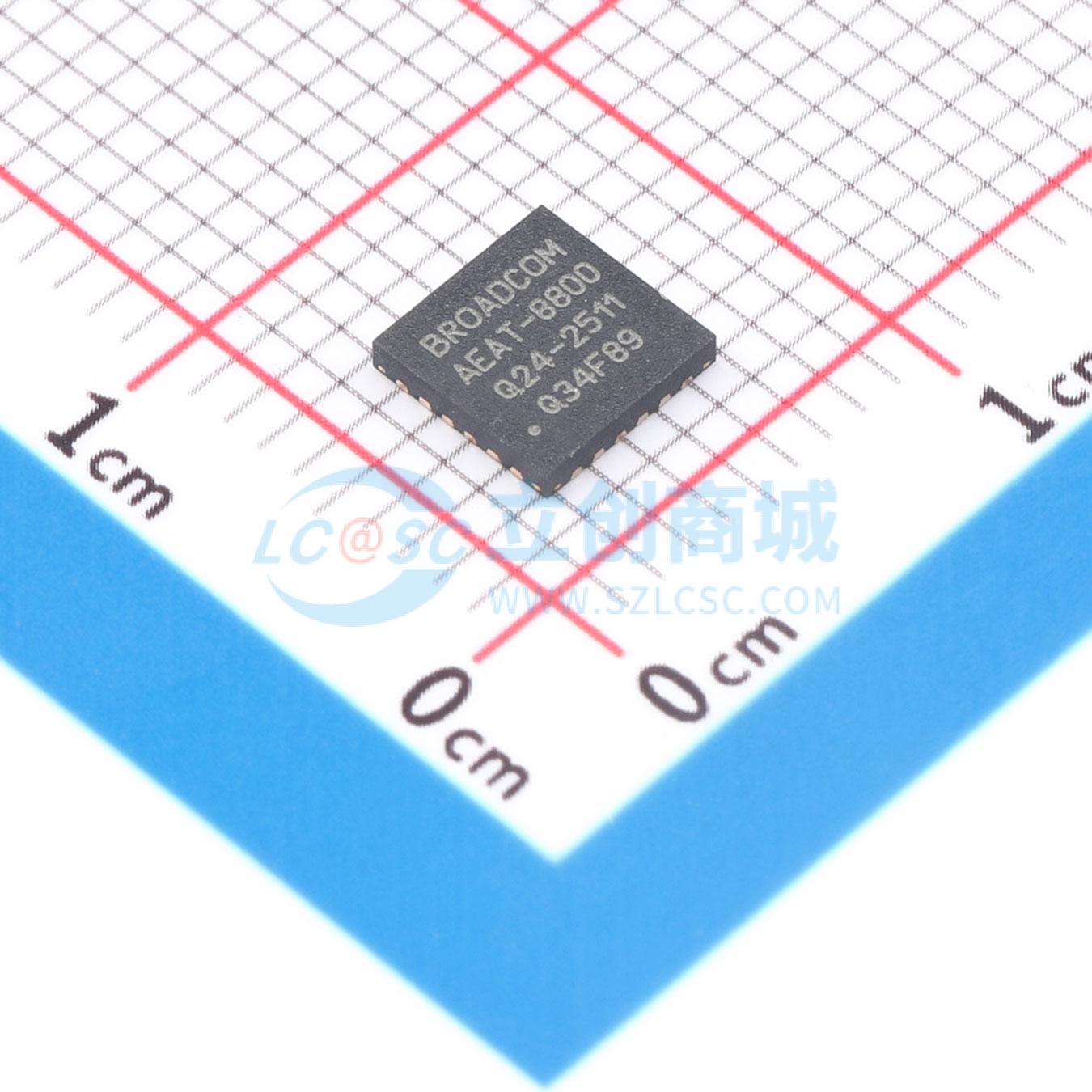

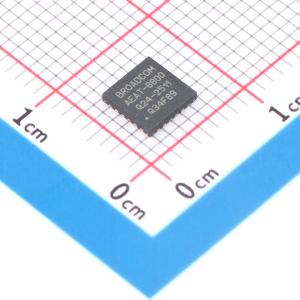

AEAT-8800-Q24
10至16位可编程角度磁编码器，具备绝对和增量信号输出功能，采用CMOS工艺
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- AEAT-8800-Q24
- 商品编号
- C22441789
- 商品封装
- QFN-24(5x5)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁性角度传感器 | |
| 输出形式 | ABZ；SPI；SSI；PWM | |
| 分辨率 | 12bit；16bit；14bit；10bit | |
| 最小磁场 | 45mT | |
| 转速 | - |
| 属性 | 参数值 | |
|---|---|---|
| ABZ脉冲数 | 4096 | |
| UVW对极数 | 8 | |
| 工作电压 | 3V~3.6V；4.5V~5.5V | |
| 工作电流 | 20mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
博通AEAT - 8800 - Q24是一款角度磁旋转传感器，可在完整的360度旋转范围内提供精确的角度测量。它是一个精密的系统，在单个设备中使用集成霍尔传感器元件，并进行复杂的模拟和数字信号处理。一个简单的两极磁体通过垂直旋转产生必要的磁场，该磁体与设备中心对齐放置。博通AEAT - 8800 - Q24是一种多功能解决方案，其强大的架构能够支持广泛的应用，可测量并提供绝对和增量信号。绝对角度测量可即时指示磁体的角度位置，分辨率可选且可一次性编程为10位、12位、14位或16位。选定后，其定位数据以数字形式表示，可通过标准的三线SSI通信协议进行评估。如有需要，用户也可选择接收PWM编码输出信号形式的绝对角度位置。增量位置通过ABI和UVW信号指示，ABI信号的每转脉冲数（CPR）可由用户配置为32、64、128、256、512、1024、2048和4096，UVW换向信号的极对数为1至8（2至16极）。内部电压调节器使AEAT - 8800 - Q24可在3.3V或5V电源下工作。
商品特性
- 可在5V或3.3V电压下工作
- 具有用于绝对输出的三线SSI接口
- 绝对分辨率可选10位、12位、14位或16位
- 有增量ABI和UVW引脚输出
- 具备PWM输出模式
- 用户可对零位置、方向和索引脉冲宽度进行编程
- 可选零延迟模式，将延迟降至接近0
- 可编程迟滞
- 具有易于对齐和校准的模式
- 采用紧凑的QFN - 24引脚（5mm×5mm）封装
- 符合RoHS标准
应用领域
- 无刷直流电机和步进电机
- 旋转变压器和电位器替代
- 工业自动化和机器人技术
- 工业缝纫机和纺织设备
