AEAT-9955-100

磁性编码器IC:可编程角度磁性编码器，带有安全功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)

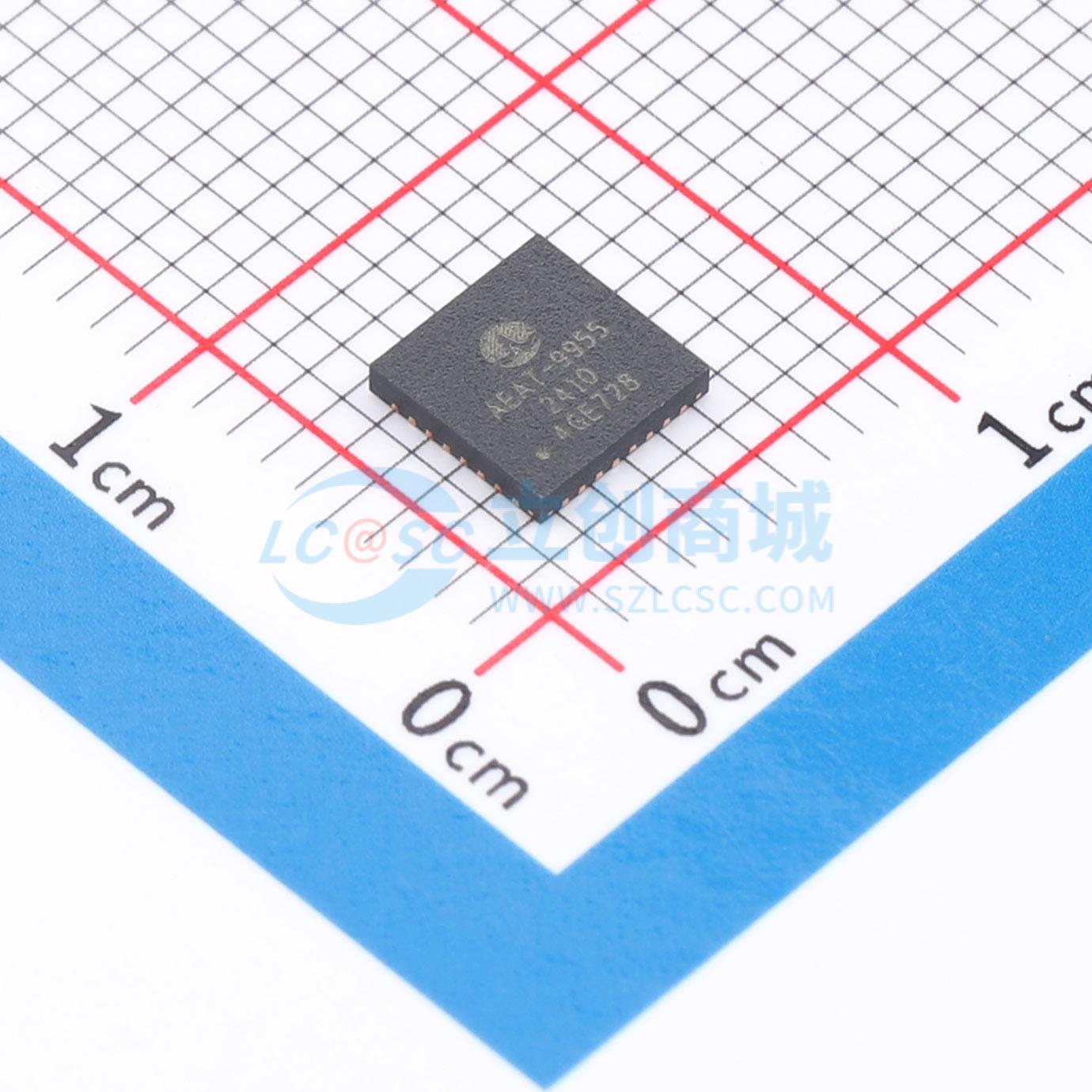

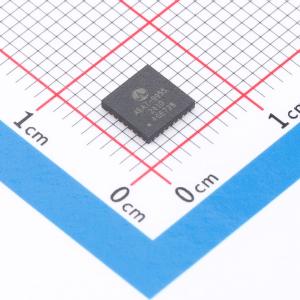

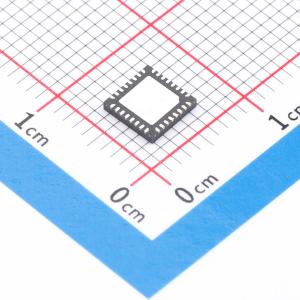

商品型号: AEAT-9955-100
商品编号: C22441790
商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	位置传感器

	属性	参数值
	功能特性	多轴磁场检测；故障诊断；可编程传输；角度非线性补偿

商品概述

AEAT-9955 是一款角度磁性旋转传感器，可在 360 度全旋转范围内提供精确的角度测量。该复杂系统在单个器件内集成了霍尔传感元件以及复杂的模拟和数字信号处理。一个简单的两极磁铁通过垂直旋转产生必要的磁场。宽广的磁场传感器配置允许在应用中采用轴上（轴端）或轴外（轴侧，轴向和径向）模式。AEAT-9955 是一款多功能解决方案，凭借其稳健的架构能够测量并提供和增量信号，从而支持广泛的应用。角度测量可即时指示磁铁的角位置，其分辨率可在 10 位至 18 位之间选择并重新编程。选定后，其位置数据以数字形式表示，可通过标准的 SSI（带奇偶校验）和 SPI（带 CRC 和奇偶校验选项）通信协议进行评估。用户还可以选择接收其角位置的 PWM 编码输出信号。增量位置由 ABI 和 UVW 信号指示，ABI 信号具有从 1 CPR 到 20,000 CPR 的广泛用户可配置分辨率，UVW 换相信号具有从 1 到 32 极对（2 到 64 极）的极对数。

商品特性

5V 和 3.3V 工作电压
工作温度范围 -40℃ 至 125℃
休眠模式下电流消耗为 300 μA
可编程的 10 位至 18 位绝对分辨率
增量位置由 ABI 和 UVW 信号指示，ABI 信号的 CPR 可从 1 CPR 到 20,000 CPR 进行用户配置
换相角输出 UVW 支持 1 极对至 32 极对
通过 2 线 SSI、3 线 SSI、4 线 SPI 和 PWM 输出绝对位置
专用的 ABI、UVW 和串行接口输出引脚
专用的零位复位和错误引脚
采用 EEPROM 架构，支持多次用户配置
可选的 56 位存储器锁定功能
自动积分非线性角度校正，实现高精度
设计符合 ISO26262 ASIL-D 和 SIL3 标准，采用冗余副芯片
紧凑的 QFN-32 引脚（5 mm × 5 mm）封装
单圈多索引
高阻抗输出，支持多从机网络
符合汽车标准 AEC-Q100 Grade 0 认证

应用领域

无刷直流电机和步进电机
旋转变压器和电位计替代
工业自动化和机器人
工业缝纫机和纺织设备
光探测与测距（LiDAR）
