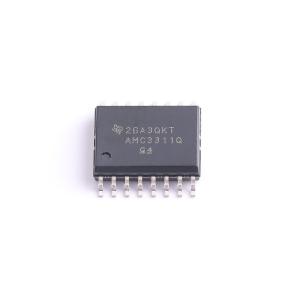

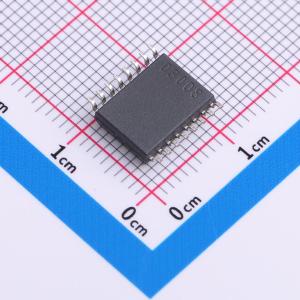

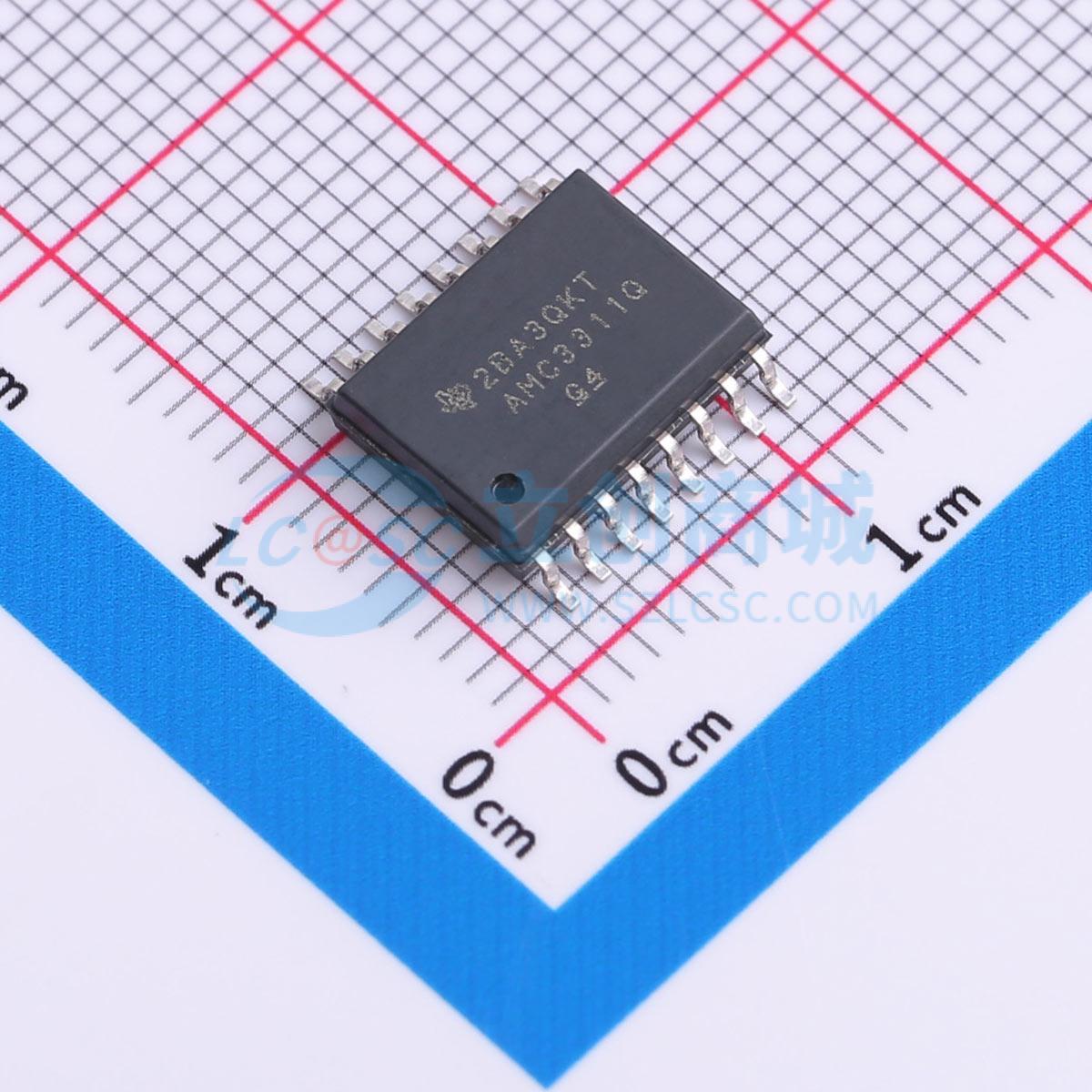

AMC3311QDWERQ1

具有集成式直流/直流转换器的汽车类、2V输入、增强型隔离精密放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AMC3311-Q1是一款具有完全集成的隔离式直流/直流转换器的精密隔离式放大器，能实现器件低侧的单电源运行。增强型电容式隔离栅抗磁干扰能力强，并已通过DIN EN IEC60747-17(VDE0884-17)和UL1577认证，可支持高达1200V_RMS的工作电压。
品牌名称: TI(德州仪器)
商品型号: AMC3311QDWERQ1
商品编号: C22441844
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.402788克(g)

商品参数

	属性	参数值
	隔离电压(Vrms)	4250
	CMTI(kV/us)	-
	集成电源工作电压	3V~5.5V
	集成电源输出电压	3.1V~4.65V
	工作温度	-
	功能特性	单电源隔离；隔离式ΔΣ(Sigma-Delta)调制器；故障检测
	共模抑制比(CMRR)	-

商品概述

AMC3311-Q1 是一款具有完全集成的隔离式直流/直流转换器的精密隔离式放大器，能实现器件低侧的单电源运行。增强型电容式隔离栅抗磁干扰能力强，并已通过DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 认证，可支持高达 1200VRMS 的工作电压。该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，防止低压侧出现的电压电平导致电气损坏或可能对操作员造成伤害。AMC3311-Q1 的输入针对直接连接高阻抗电阻分压器（通常用于检测高电压）进行了优化。集成式隔离直流/直流转换器可测量非接地信号，并使该器件成为嘈杂空间受限应用的独特解决方案。高直流精度和低温漂支持精确的电压监控和控制。AMC3311-Q1 采用宽体 16 引脚 SOIC 封装，额定温度范围为 –40℃ 至 +125℃。

商品特性

符合面向汽车应用的 AEC-Q100 标准，温度等级 1:–40℃ 至 +125℃
具有集成式直流/直流转换器，支持单电源运行（3.3V 或 5V）
输入电压范围 2V，针对高输入阻抗的电压测量进行了优化
固定增益:1.0
低直流误差，包含:失调电压误差±1mV（最大值）、温漂±10μV/℃（最大值）、增益误差±0.2%（最大值）、增益漂移±40ppm/℃（最大值）、非线性度±0.02%（最大值）
高 CMTI:85kV/μs（最小值）
系统级诊断功能
符合 CISPR-11 和 CISPR-25 EMI 标准
具备安全相关认证:符合 DIN EN IEC 60747-17 (VDE 0884-17) 要求的 6000 VPK 增强型隔离；符合 UL1577 标准且长达 1 分钟的 4250 VRMS 隔离

应用领域

HEV/EV 车载充电器 (OBC) 的隔离式电压检测
HEV/EV 直流/直流转换器的隔离式电压检测
HEV/EV 牵引逆变器的隔离式电压检测

	属性	参数值
	商品目录	隔离式放大器(带电源)
	差分输入电压	2V
	-3dB带宽	275kHz
	增益	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	-
	输入偏置电流(Ib)	-
	输出类型	差分
