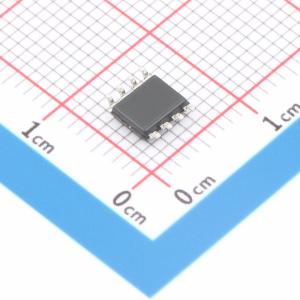

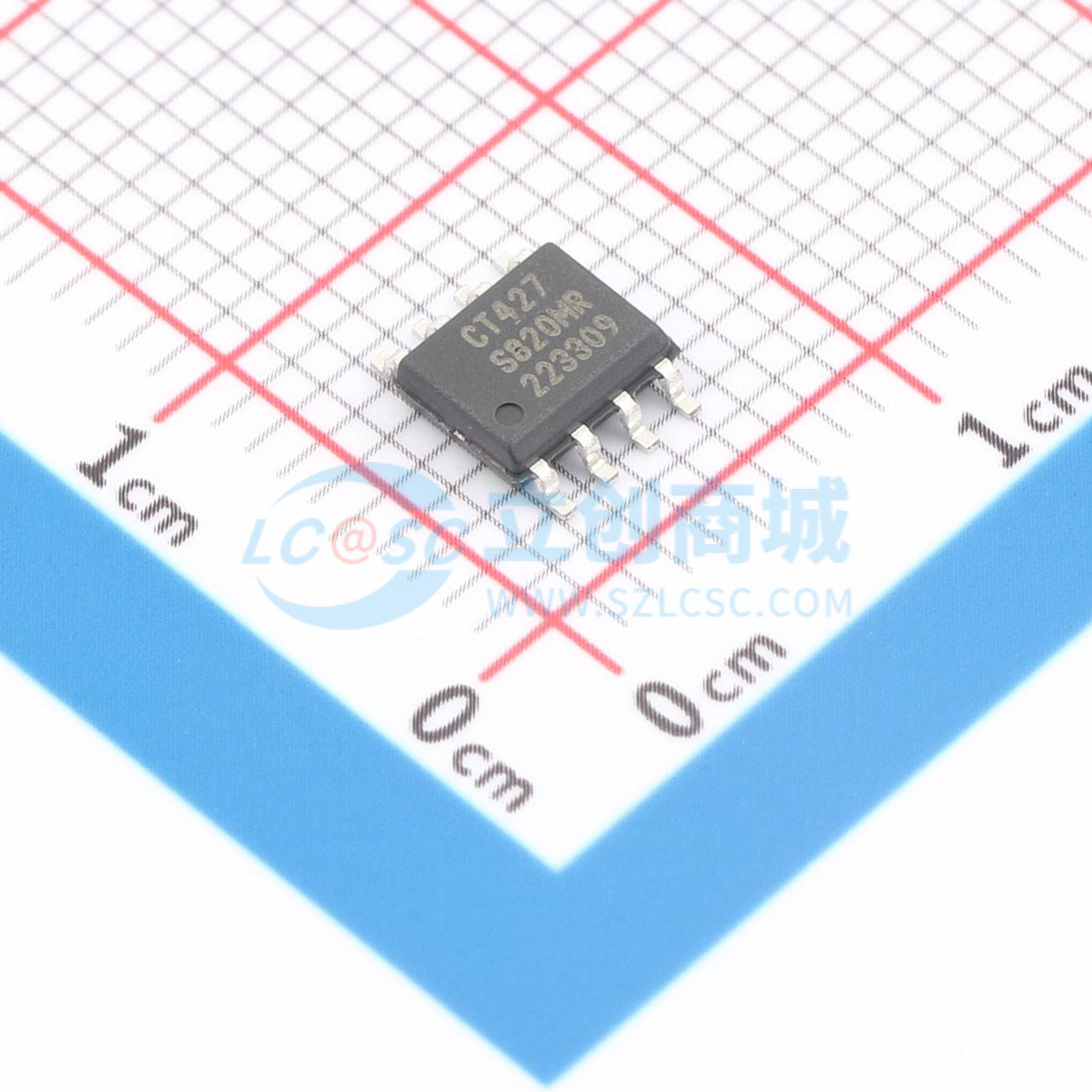

CT427-HSN820MR
CT427-HSN820MR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高带宽、超低噪声的集成式接触电流传感器，采用专利TMR技术，可实现高精度电流测量，适用于许多工业、消费和汽车应用。支持八个电流范围，集成载流导体（CCC）可处理高达65A的电流，并将电流测量结果生成为线性模拟输出电压。总输出误差小于±1.0%满量程（FS）。输出响应时间为300ns，电流消耗约为6.0mA，且不受共模场影响。具有集成过流检测（OCD）电路，可识别超出范围的电流（OCD），结果输出到故障标志（FLT）引脚。FLT是一个开漏、低电平有效数字信号，由器件激活，以提醒微控制器发生故障。采用行业标准的8引脚SOIC封装，环保且符合RoHS标准。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- CT427-HSN820MR
- 商品编号
- C22442737
- 商品封装
- SOIC-8
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±20A | |
| 工作电压 | 3.3V | |
| 隔离电压(Vrms) | 3500Vrms | |
| 灵敏度 | 50mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 待机电流 | 6mA | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 1MHz | |
| 响应时间(tr) | 300ns | |
| 双向电流检测 | 支持 |
