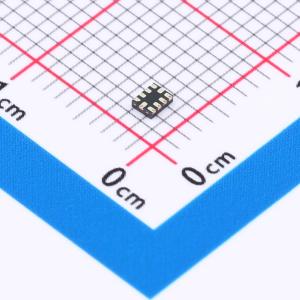

温馨提醒：图片仅供参考，商品以实物为准

ADS1015QNKSRQ1

具有内部基准、振荡器和可编程比较器且兼容I2C的汽车类、低功耗3.3kSPS、12位ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ADS1013-Q1、ADS1014-Q1 和 ADS1015-Q1(ADS101x-Q1) 是采用 VSSOP-10 和 UQFN-10 封装、兼容 I2C 的 12 位低功耗精密模数转换器 (ADC)。ADS101x-Q1 采用了低漂移电压基准和振荡器。ADS1014-Q1 和 ADS1015-Q1 还包含一个可编程增益放大器 (PGA) 和一个数字比较器。除了这些特性，这些器件还具有宽工作电源电压范围，因而非常适用于功率受限型和空间受限型传感器测量应用。
品牌名称: TI(德州仪器)
商品型号: ADS1015QNKSRQ1
商品编号: C22441774
商品封装: UQFN-10(1.6x2)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	时钟/振荡器	内置
	时钟频率(fc)	1MHz
	基准电压源	内置
	可变增益	支持
	ADC架构	Sigma-Delta
	静态电流	500nA
	功能特性	多路复用器；上电复位

商品概述

ADS1013-Q1、ADS1014-Q1 和 ADS1015-Q1(ADS101x-Q1) 是采用 VSSOP-10 和 UQFN-10 封装、兼容 I2C 的 12 位低功耗精密模数转换器 (ADC)。ADS101x-Q1 采用了低漂移电压基准和振荡器。ADS1014-Q1 和 ADS1015-Q1 还包含一个可编程增益放大器 (PGA) 和一个数字比较器。除了这些特性，这些器件还具有宽工作电源电压范围，因而非常适用于功率受限型和空间受限型传感器测量应用。ADS101x-Q1 可在数据速率高达每秒 3300 个样本(SPS) 的情况下执行转换。PGA 可提供从 ±256mV 到 ±6.144V 的输入范围，从而实现精准的大小信号测量。ADS1015-Q1 具有一个输入多路复用器 (MUX)，可实现双路差分输入或四路单端输入测量。在 ADS1014-Q1 和 ADS1015-Q1 中使用数字比较器可进行欠压和过压检测。

商品特性

符合面向汽车应用的AEC-Q100标准:温度等级 1:-40℃ 至 +125℃，TA
功能安全型，可帮助进行功能安全系统设计的文档
无噪声分辨率:12 位
宽电源电压范围:2.0V 至 5.5V
低电流消耗:150μA（连续转换模式）
可编程数据速率:128SPS 至 3.3kSPS
单周期稳定
内部低漂移电压基准
内部振荡器
I2C 接口:四个引脚可选地址
ADS1013-Q1:1 个单端 (SE) 或差分输入 (DE)
ADS1014-Q1:1 个单端或差分输入，具有比较器和 PGA
ADS1015-Q1:4 个单端输入或 2 个差分输入，具有比较器和 PGA

应用领域

不具有处理功能的摄像头模块
汽车中心信息显示屏
汽车仪表组显示屏
通用电压和电流监测

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	12
	采样率	3.3kHz
	通道数	2
	工作电压	2V~5.5V
	接口类型	I2C
	差分输入	是
	积分非线性	0.5LSB
