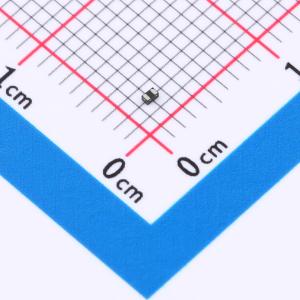

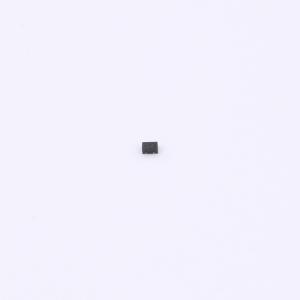

温馨提醒：图片仅供参考，商品以实物为准
HCESD1006NC24VB
双向ESD 24V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款高性能双向ESD静电保护二极管，为单线路定制，24V工作电压下稳定可靠，5A峰值电流处理能力有效阻挡静电冲击，确保电路安全。10pF较低电容值设计，完美兼容高速信号路径，既防止静电干扰又保持数据传输流畅，是高端电子设备和通信系统中静电防护的优选组件。
- 商品型号
- HCESD1006NC24VB
- 商品编号
- C22439845
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
HCESD1006NC24VB可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±15kV（接触放电），±20kV（空气放电）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：300W（8/20μs）
- 工作电压：24V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
