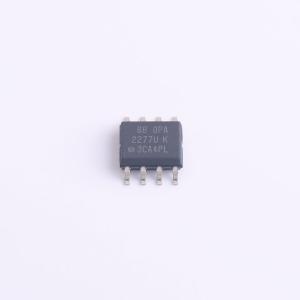

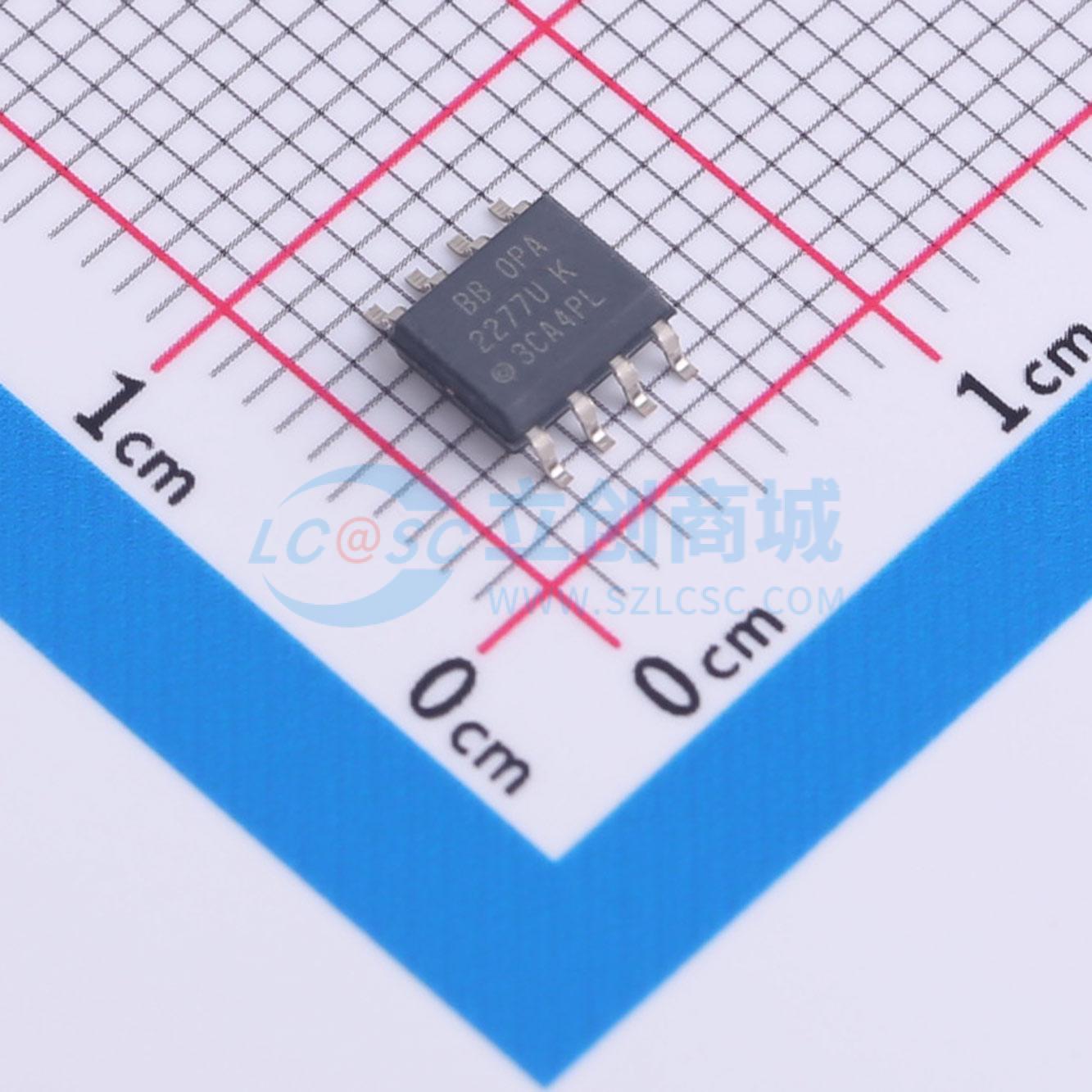

OPA2277U/2K5
OPAx277高精度运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPAx277 系列精密运算放大器取代了业界通用的 OP-177。OPAx277 器件提供得到改善的噪声性能、更宽的输出电压摆幅，并且速度是原来的两倍，静态电流只有原来的一半。特性包括超低失调电压和温漂、低偏置电流、高共模抑制及高电源抑制。
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2277U/2K5
- 商品编号
- C22400044
- 商品封装
- SOIC-8
- 包装方式
- 袋装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1nA | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4V~30V | |
| 双电源(Vee~Vcc) | -18V~-2V；2V~18V |
商品概述
OPAx277 系列精密运算放大器取代了业界通用的 OP-177。OPAx277 器件提供得到改善的噪声性能、更宽的输出电压摆幅，并且速度是原来的两倍，静态电流只有原来的一半。特性包括超低失调电压和温漂、低偏置电流、高共模抑制及高电源抑制。 OPAx277 可在 ±2V 至 ±18V 电源电压下实现出色性能。大多数运算放大器规定仅由一种电源电压供电，而 OPAx277 系列有所不同，其电源电压取决于实际应用；仅有的限制条件适用于 ±5V (10V) 至 ±15V (30V) 电源电压范围。在放大器的摆幅接近额定限值时，仍可保持高性能。由于初始失调电压非常低（最高 ±20μV ），因此通常无需用户调整。不过，单通道版本 (OPA277) 针对特殊应用提供了外部修整引脚。 OPAx277 易于使用，而且不存在其他某些运算放大器中出现的相位反转和过载问题。这些器件不但单位增益稳定，而且可在各种负载条件下提供优异的动态特性。双通道和四通道版本有完全独立的电路，即使在过驱或过载时，也可尽可能减少串扰并消除相互干扰。
商品特性
- 超低失调电压：10μV
- 超低温漂：±0.1μV/℃
- 高开环增益：134dB
- 高共模抑制：140dB
- 高电源抑制：130dB
- 低偏置电流：1nA（最大值）
- 宽电源电压范围：±2V 至 ±18V
- 低静态电流：800μA
- 放大器单通道、双通道和四通道版本
- OP-07、OP-77 和 OP-177 的升级换代设计
应用领域
- 模拟输入模块
- 称重计
- 温度变送器
- 压力变送器
- 数据采集 (DAQ)
- 实验室和现场仪表
- 电池测试
