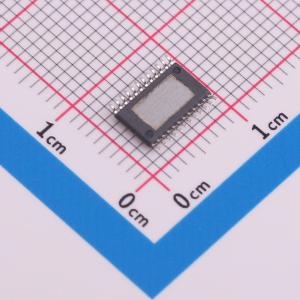

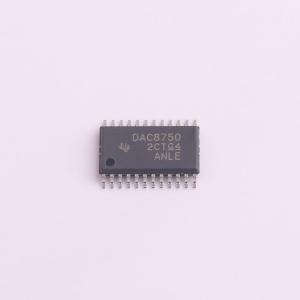

温馨提醒：图片仅供参考，商品以实物为准
DAC8750IPWP
DAC8750IPWP-1
- 描述
- 是低成本、高精度、完全集成的12位和16位数模转换器（DAC），旨在满足工业过程控制应用的要求。可被编程为电流输出，范围为4 mA至20 mA、0 mA至20 mA或0 mA至24 mA。具备可靠性特性，如SPI帧上的CRC错误检查、看门狗定时器、开路、合规电压和热报警。可通过访问内部精密电阻来监控输出电流。包含上电复位功能，可使设备在已知状态下上电（IOUT禁用并处于高阻态）。CLR引脚可在输出启用时将电流输出设置为范围的低端。可通过编程零和增益寄存器在终端系统中对设备进行数字校准。输出压摆率也可通过寄存器编程。可将外部HART信号叠加在电流输出上，并在10 V至36 V电源下工作。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC8750IPWP
- 商品编号
- C22400020
- 商品封装
- HTSSOP-24
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | SPI | |
| 工作电压 | 10V~36V | |
| 稳定时间 | 10us | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 数据速率 | 30MHz | |
| 静态电流 | 4mA |
商品概述
DAC7750和DAC8750（DACx750）是低成本、高精度、完全集成的12位和16位数模转换器（DAC），旨在满足工业过程控制应用的需求。这些器件可被编程为电流输出，输出范围为4 mA至20 mA、0 mA至20 mA或0 mA至24 mA。DACx750具备可靠性特性，如SPI帧的CRC错误检查、看门狗定时器、开路检测、合规电压和热报警功能。此外，可通过访问内部精密电阻来监测输出电流。
这些器件包含上电复位功能，可使器件在上电时处于已知状态（IOUT禁用且处于高阻态）。若输出已启用，CLR引脚可将电流输出设置为范围的低端。可对零位和增益寄存器进行编程，以在终端系统中对器件进行数字校准。输出压摆率也可通过寄存器进行编程。这些器件可将外部HART信号叠加在电流输出上，并能在10 V至36 V的电源下工作。
商品特性
- 电流输出选项：0 mA至24 mA、4 mA至20 mA、0 mA至20 mA
- 典型总未调整误差（TUE）：±0.1% FSR
- 最大微分非线性（DNL）：±1 LSB
- 最大环路合规电压：AVDD – 2 V
- 内部5 V基准：10 ppm/℃（最大值）
- 内部4.6 V电源输出
- CRC帧错误检查
- 看门狗定时器
- 热报警
- 开路报警
- 用于监测输出电流的引脚
- 片上故障报警
- 失调和增益的用户校准
- 宽温度范围：-40℃至+125℃
- 封装：6 mm×6 mm 40引脚VQFN和24引脚HTSSOP
应用领域
- 模拟输出模块
- CPU（PLC控制器）
- 流量变送器
- 其他传感器变送器
- 执行器
- 过程分析（pH值、气体、浓度、力和湿度）
