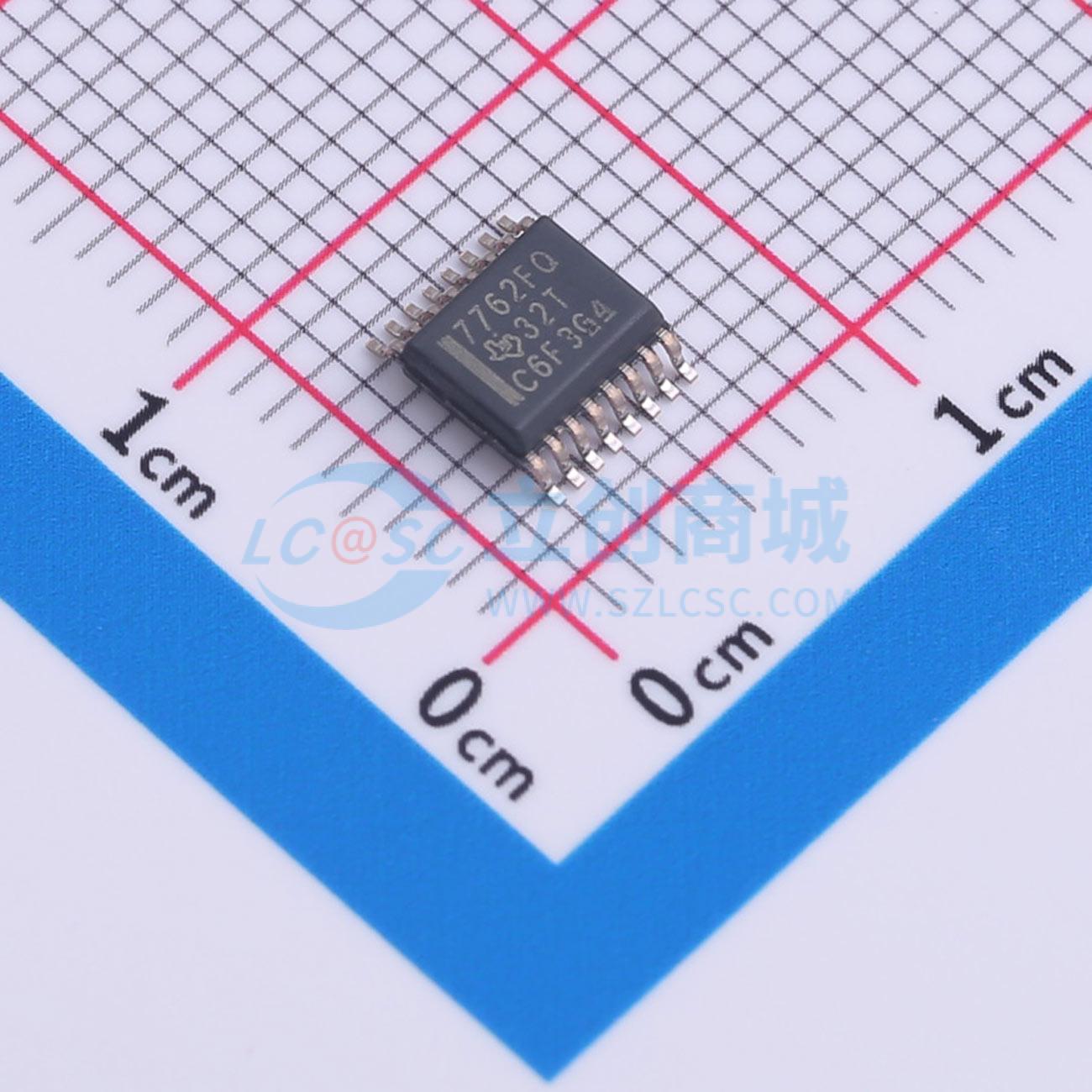

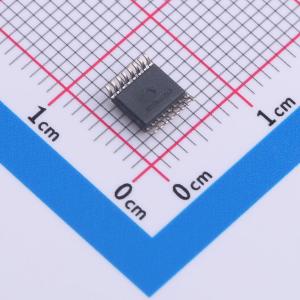

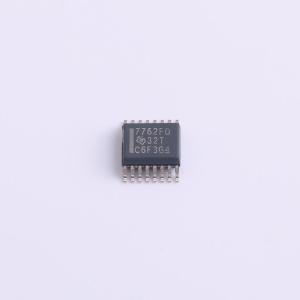

ISO7762FQDBQRQ1

ISO7762FQDBQRQ1-1

描述: 高性能、六通道数字隔离器，根据UL 1577标准，DW封装的隔离额定值为5000VRMS，DBQ封装的隔离额定值为3000VRMS。该系列器件还通过了VDE、CSA、TUV和CQC认证。该系列器件在隔离CMOS或LVCMOS数字I/O时，能在低功耗下提供高电磁抗扰度和低辐射。每个隔离通道都有一个逻辑输入和逻辑输出缓冲器，由双电容二氧化硅 (SiO₂) 绝缘屏障隔开
品牌名称: TI(德州仪器)
商品型号: ISO7762FQDBQRQ1
商品编号: C22400025
商品封装: SSOP-16-150mil
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

ISO776x-Q1器件是高性能六通道数字隔离器，根据UL 1577标准，其隔离额定值为5000VRMS（DW封装）和3000VRMS（DBQ封装）。该系列器件还通过了VDE、CSA、TUV和CQC认证。 ISO776x-Q1系列器件在隔离CMOS或LVCMOS数字输入/输出（I/O）的同时，能以低功耗实现高电磁抗扰度和低辐射。每个隔离通道都有一个逻辑输入缓冲器和一个逻辑输出缓冲器，它们由双电容二氧化硅（SiO₂）绝缘屏障隔开。ISO776x-Q1系列器件提供所有可能的引脚配置，使得所有六个通道同向，或者有一、二或三个通道反向，其余通道正向。如果输入电源或信号丢失，无后缀F的器件默认输出为高电平，有后缀F的器件默认输出为低电平。该系列器件与隔离电源配合使用，有助于防止数据总线（如CAN和LIN）或其他电路上的噪声电流进入本地接地，从而干扰或损坏敏感电路。通过创新的芯片设计和布局技术，ISO776x-Q1系列器件的电磁兼容性得到显著增强，便于满足系统级静电放电（ESD）、电快速瞬变脉冲群（EFT）、浪涌和辐射要求。ISO776x-Q1系列器件提供16引脚SOIC和SSOP封装。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境温度范围为-40℃至+125℃
- 器件人体模型（HBM）静电放电分类等级为3A
- 器件充电器件模型（CDM）静电放电分类等级为C6
提供功能安全相关文档，辅助功能安全系统设计
数据速率达100Mbps
坚固的隔离屏障：
- 预计使用寿命超过30年
- 隔离额定值高达5000VRMS
- 浪涌能力高达12.8kV
- 典型共模瞬变抗扰度（CMTI）为±100kV/μs
宽电源电压范围：2.25V至5.5V
电平转换功能
默认输出高电平（ISO776x）和低电平（ISO776xF）可选
低功耗，1Mbps时每通道典型电流为1.4mA
低传播延迟：5V时典型值为11ns
强大的电磁兼容性（EMC）：
- 系统级静电放电、电快速瞬变脉冲群和浪涌抗扰度
- 隔离屏障两端具备±8kV IEC 61000-4-2接触放电保护
- 低辐射
提供宽体SOIC（DW-16）和SSOP（DBQ-16）封装选项
安全相关认证：
- 符合DIN EN IEC 60747-17（VDE 0884-17）的加强绝缘
- UL 1577组件认可计划
- 符合IEC 62368-1和IEC 60601-1的CSA认证
- 符合GB4943.1的CQC认证
- 符合EN 62368-1和EN 61010-1的TUV认证

应用领域

混合动力、电动和动力总成系统（EV/HEV）
电池管理系统（BMS）
车载充电器
牵引逆变器
DC/DC转换器

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/袋，最小起订量 50 个)

个

起订量：50 个1个/袋

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	2
	最大数据速率	100Mbps
	默认输出	低电平
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	传播延迟(tpd)	11ns
