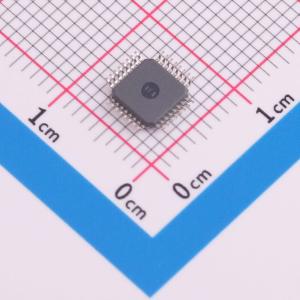

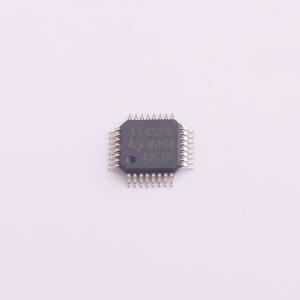

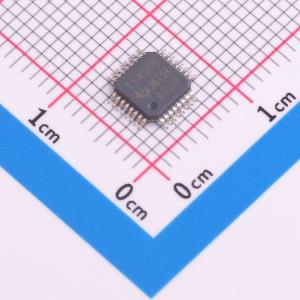

ADS114S08IPBS

ADS114S08IPBS-1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS114S08是一款精度为16位的ΔΣ模数转换器，具有低功耗、低噪声和高集成度的特点。它提供了从2.5SPS到4kSPS的数据输出速率，适用于各种小信号传感器测量。
品牌名称: TI(德州仪器)
商品型号: ADS114S08IPBS
商品编号: C22400006
商品封装: TQFP-32(5x5)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

	属性	参数值
	时钟频率(fc)	4.096MHz
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	100Hz；4kHz；20Hz；50Hz；2kHz；60Hz；400Hz；800Hz；200Hz；1kHz
	静态电流	100nA
	全量程范围(FSR)	2.5V

商品概述

ADS114S06和ADS114S08是精密的16位ΔΣ模数转换器（ADC），功耗低，集成众多功能，可降低小信号传感器测量应用中的系统成本和元件数量。这些ADC具备可配置数字滤波器，能提供低延迟转换结果，并在嘈杂工业环境中实现50Hz或60Hz抑制。低噪声可编程增益放大器（PGA）的增益范围为1至128，可放大电阻电桥或热电偶应用中的低电平信号。此外，这些器件集成了低漂移的2.5V基准源，可减小印刷电路板（PCB）面积。最后，两个可编程激励电流源（IDAC）可轻松、精确地为RTD提供偏置。输入多路复用器为ADS114S08提供12个输入，为ADS114S06提供6个输入，可任意组合连接到ADC，设计灵活。此外，这些器件还具备传感器烧断检测、热电偶电压偏置、系统监控和四个通用I/O等功能。这些器件提供无铅VQFN - 32或TQFP - 32封装。

商品特性

低功耗：低至280μA
可编程增益：1至128
可编程数据速率：2.5SPS至4kSPS
采用低延迟数字滤波器，在≤20SPS时可同时抑制50Hz和60Hz
模拟多路复用器，具有12个（ADS114S08）或6个（ADS114S06）可独立选择的输入
用于传感器激励的双匹配可编程电流源：10μA至2000μA
内部基准源：2.5V，最大漂移10ppm/℃
内部振荡器：4.096MHz，精度1.5%
内部温度传感器
扩展故障检测电路
自失调和系统校准
四个通用I/O
支持可选CRC的SPI兼容接口
模拟电源：单极性（2.7V至5.25V）或双极性（±2.5V）
数字电源：2.7V至3.6V
工作温度：-50℃至+125℃

应用领域

传感器换能器和变送器：温度、压力、应变、流量
PLC和DCS模拟输入模块
温度控制器
气候箱、工业烤箱

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	4kHz
	通道数	12
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	-
	工作温度	-50℃~+125℃
	时钟/振荡器	内置
