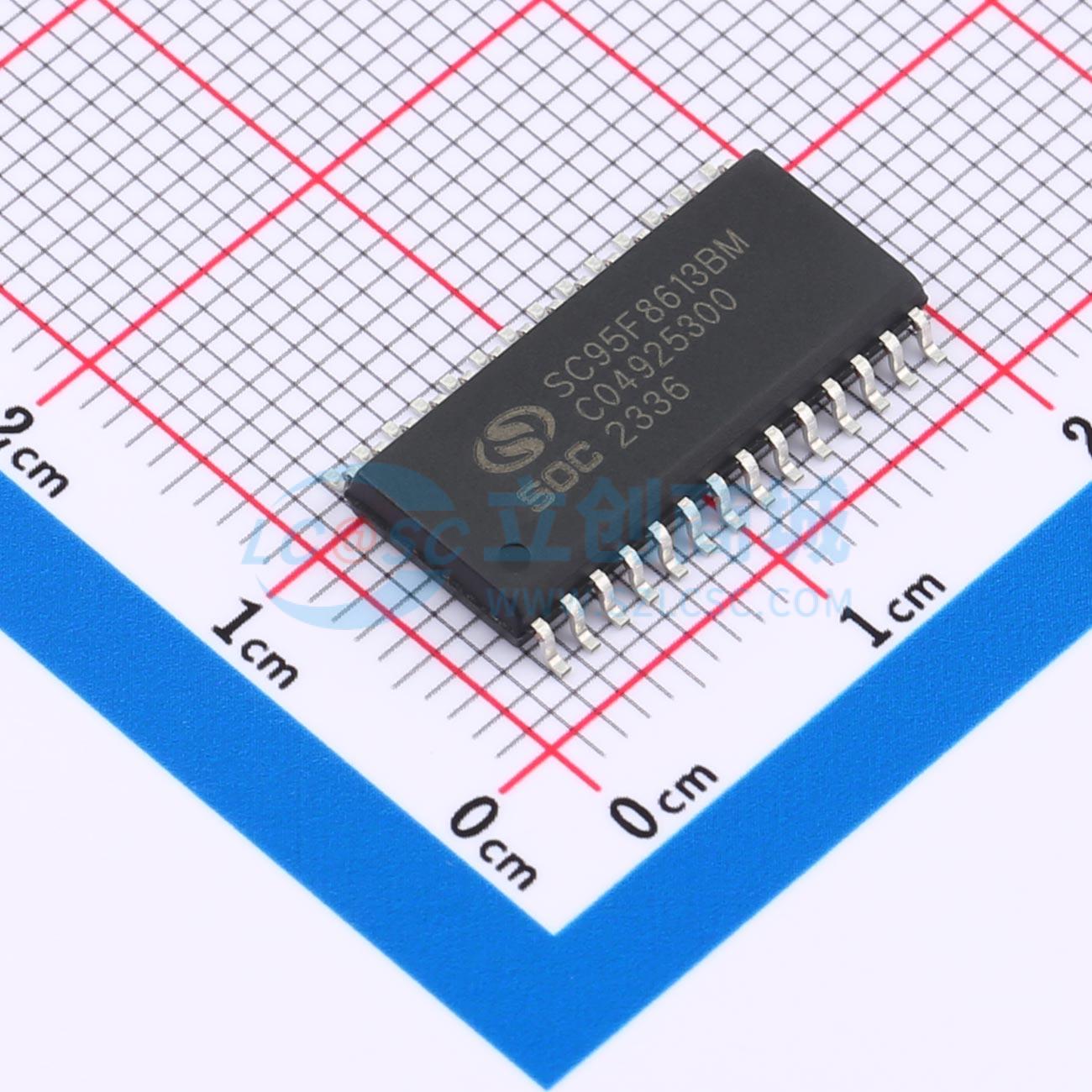

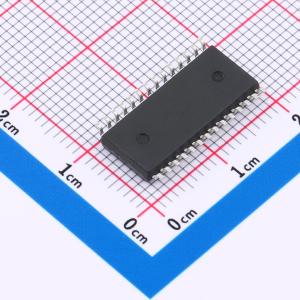

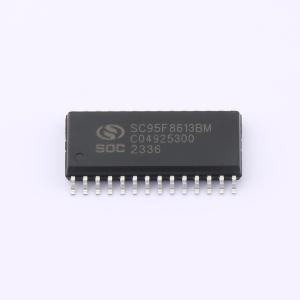

SC95F8613BM28U

SC95F861XB是一系列增强型的高速1T 8051内核工业级集成触控按键功能的Flash微控制器，指令系统完全兼容传统8051产品系列。 具有超高速1T 8051 CPU内核，运行频率高达32MHz，在相同工作频率下，其执行速度约为其它1T8051的2倍；IC内部集成硬件乘除法器、硬件CRC及双DPTR数据指针，用来加速数据运算及移动的速度。硬件乘除法器、硬件CRC不占用CPU周期，运算由硬件实现，速度比软件实现速度更快；双DPTR数据指针，可用来加速数据存储及移动。 具有高性能和可靠性，具有宽工作电压2.0V~5.5V，超宽工作温度 -40℃~105℃，并具备良好的ESD性能及EFT抗干扰能力。采用业界领先的eFlash制程，Flash写入 >10万次，常温下可保存100年。 内建低功耗WDT看门狗定时器，有4级可选电压LVR低电压复位功能及系统时钟监控功能，具备运行和掉电模式下的低功耗能力。正常工作模式：5V下典型约6mA@32M。 还集成有超级丰富的硬件资源：内置31路高灵敏度隔空电容触控电路、64 Kbytes FlashROM、SRAM：内部256 bytes+外部8 Kbytes + PWM&LCD 80 bytes、6 Kbytes EEPROM、最多46个GPI/O（部分可分级控制）、16个IO可外部中断、5个16位定时器、共14路16bit PWM：8路带死区互补的多功能PWM，6路由Timer输出的PWM、1个UART，6个UART/SPI/IIC三选一通信口USCI、内置LCD/LED硬件驱动、内部±2%高精度高频32/16/8/4MHz振荡器和±4%精度低频32kHz振荡器、可外接32.768kHz晶体振荡器、1个模拟比较器、17路12位高精度ADC。 开发调试非常方便，具有ISP（In System Programing）、ICP（In Circuit Programing）和IAP(In Application Programing)功能。允许芯片在线或带电的情况下，直接在电路板上对程序存储器进行调试及升级。 具有非常优异的抗干扰性能和性能极好的触控按键性能，非常适合应用于各种使用场合的触控按键和主控控制，如大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

• 超高速1T 8051内核，指令集全兼容8051，执行速度约为其它1T 8051的2倍
• 双数据指针（DPTRs）
• 64 Kbytes Flash ROM，可重复写入10万次，可通过Code Option设置项将APROM区域可IAP操作的范围设为0K/1K/2K/全部APROM
• LDROM用于存放用户的BootLoader引导代码（boot code），可通过Code Option设置项将LDROM设为0K/1K/2K/4K
• 独立的6K bytes EEPROM，10万次写入，常温下100年以上保存寿命
• 256 bytes片内直接存取RAM，额外8 Kbytes片内间接存取RAM，80 bytes PWM&LCD专用RAM
• 2线JTAG烧写和仿真接口
• 内建高频32MHz振荡器（fHRC），IC工作的系统时钟，可通过编程器选择设定为：32/16/8/4MHz@2.0~5.5V
• 频率误差：跨越(2.0V~5.5V)及(-40~85℃)应用环境，不超过±1%；跨越(2.0V~5.5V)及(-40~105℃)应用环境，不超过±2%
• 可通过32.768kHz外接晶振进行自动校准，校准后HRC精度可无限接近外接32.768kHz晶振的精度
• 可外接32.768kHz振荡器，作为Base Timer时钟源，可唤醒STOP
• 内建低频32kHz LRC振荡器，可作为Base Timer及WDT的时钟源，可唤醒STOP
• 频率误差：跨越(4.0~5.5V)及(-20~85℃)应用环境，经寄存器修正后频率误差不超过±4%
• 复位电压有4级可选：分别是4.3V、3.7V、2.9V、1.9V，缺省值为用户烧写Code Option所选值
• Timer0~Timer4，INT0~2，ADC，PWM，UART，USCI0~5，Base Timer，TK，CMP共20个中断源
• 外部中断有3个中断向量，共16个中断口，全部可设上升沿、下降沿、双沿中断
• 两级中断优先级可设
• GPIO最大46个双向可独立控制的I/O口，可独立设定上拉电阻
• P0~P3L(P3.0/1/2/3)口源驱动能力分四级控制
• 全部IO具有大灌电流驱动能力（50mA）
• 内置WDT，可选时钟分频比
• 5个定时器Timer0、Timer1、Time2、Timer3和Timer4，Time2、Timer3和Timer4可实现Capture功能
• Time2、Timer3和Timer4可各提供两路常规PWM，6路16位常规PWM
• 8路16位多功能PWM，共用周期、占空比单独可调，带死区、可互补PWM输出
• 1个独立UART通信口，6个UART/SPI/IIC三选一通讯口USCI
• 当USCI0被设置为SPI0时，其信号口所对应管脚的驱动能力将增强
• 内建CRC校验模块
• 集成16×16位硬件乘除法器（MDU）
• LCD/LED二选一，共用寄存器和IO口
• 8 X 24、6 X 26、5 X 27、或4 X 28段LED驱动，LED segment口源驱动能力分四级控制
• 8 X 24、6 X 26、5 X 27、或4 X 28段LCD驱动
• 31路高灵敏度触控电路，可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用，具有很强的抗干扰性，可通过10V动态CS测试
• 支持自电容和互电容模式，支持低功耗模式
• 全套开发支持：高灵活触控软件库，智能化调试软件
• 17路12位±2LSB ADC
• 内建基准的2.048V、1.024V和2.4V参考电压，ADC的参考电压有4种选择，分别是VDD以及内部2.048V、1.024V或2.4V
• 内部一路ADC可直接测量VDD电压
• 可设ADC转换完成中断
• 1个模拟比较器，四路输入一路参考电压输入，比较电压16级可选（ΔVDD分压）
• IDLE Mode，可由任何中断唤醒
• STOP Mode，由INT0~2、BaseTimer、TK和CMP唤醒

• 大小智能家电和智能家居
• 物联网
• 无线通讯
• 游戏机等工业控制和消费应用领域
