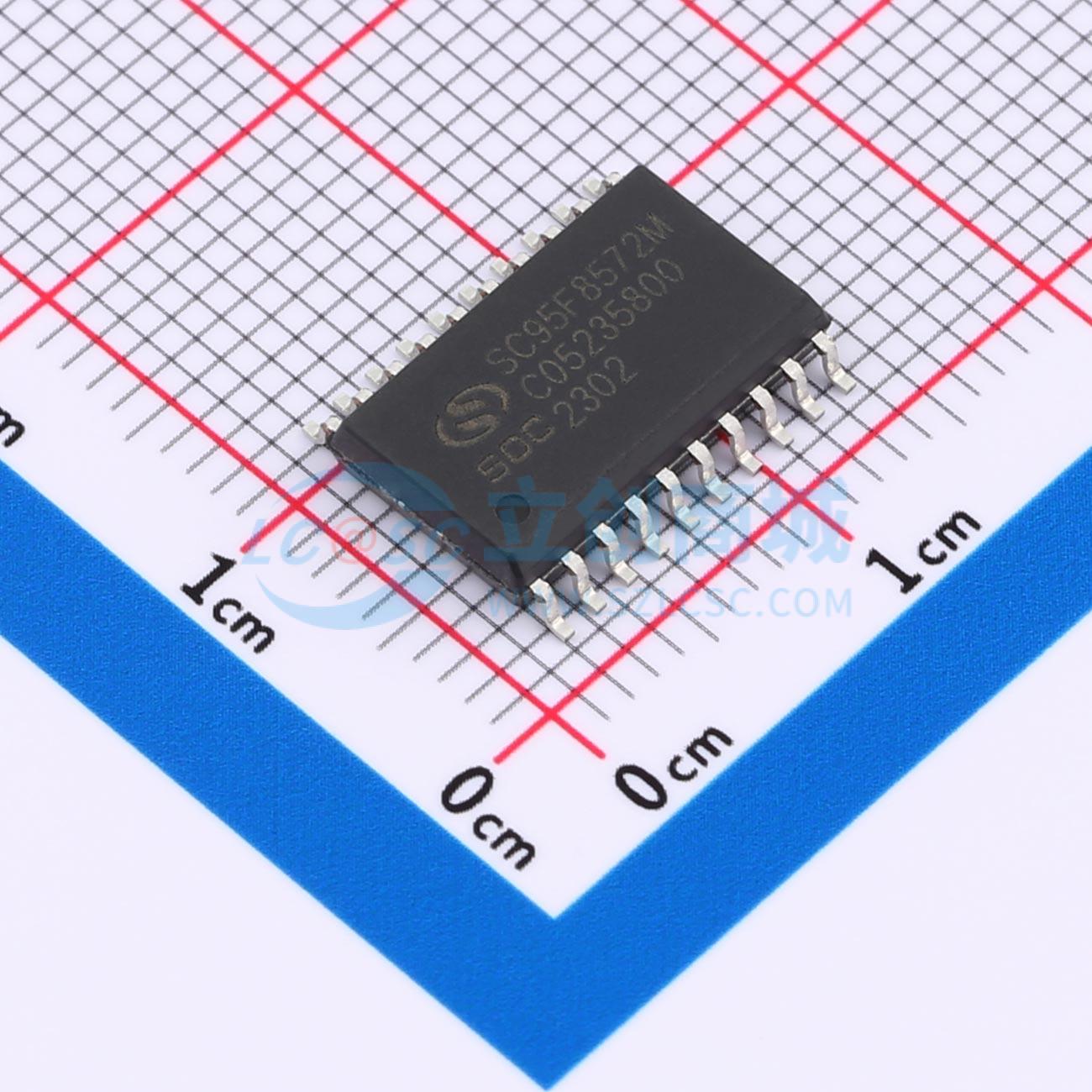

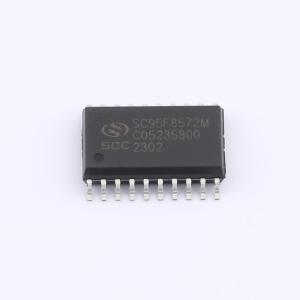

SC95F8572M20U

SC95F857X是一系列增强型的高速1T 8051内核工业级集成触控按键功能的Flash微控制器，指令系统完全兼容传统8051产品系列。具有超高速1T8051 CPU内核，运行频率高达32MHz，在相同工作频率下，其执行速度约为其它1T 8051的2倍；IC内部集成硬件乘除法器、硬件CRC及双DPTR数据指针，用来加速数据运算及移动的速度。具有宽工作电压2.0V~5.5V，超宽工作温度 -40℃~105℃，并具备良好的ESD性能及EFT抗干扰能力。采用业界领先的eFlash制程，Flash写入>10万次，常温下可保存100年。内建低功耗WDT看门狗定时器，有4级可选电压LVR低电压复位功能及系统时钟监控功能，具备运行和掉电模式下的低功耗能力。还集成有超级丰富的硬件资源，开发调试非常方便，具有ISP、ICP和IAP功能，允许芯片在线或带电的情况下，直接在电路板上对程序存储器进行调试及升级。具有非常优异的抗干扰性能和性能极好的触控按键性能，非常适合应用于各种使用场合的触控按键和主控控制，如大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

• 超高速1T 8051内核，指令集全兼容8051，执行速度约为其它1T 8051的2倍
• 双数据指针（DPTRs）
• 32 Kbytes Flash ROM，可重复写入10万次，可通过Code Option设置项将APROM区域可IAP操作的范围设为0K/1K/2K/全部APROM
• LDROM用于存放用户的BootLoader引导代码，可通过Code Option设置项将LDROM设为0K/1K/2K/4K
• 独立的6 Kbytes EEPROM，10万次写入，常温下100年以上保存寿命
• 256 bytes片内直接存取RAM，额外4 Kbytes片内间接存取RAM，PWM专用RAM
• 2线JTAG烧写和仿真接口
• 内建高频32MHz振荡器（fHRC），作为系统时钟源时，fSYS可通过编程器选择设定为32/16/8/4MHz@2.0~5.5V，频率误差：跨越(2.0V~5.5V)及(-40~105℃)应用环境，不超过±1%
• 内置高频晶体振荡器电路，可外接2~16MHz振荡器，作为系统时钟源时，fSYS可通过编程器选择使用外接晶振 /1 /2 /4 /8这四种分频中的一种
• 内建系统时钟监控电路，当用户选择系统时钟源为晶体振荡并且晶体振荡电路发生停振时，系统时钟源将被自动切换到内建的HRC，并保持此状态直至下次复位时再重置
• 内建低频32kHz LRC振荡器，可作为Base Timer的时钟源，可唤醒STOP，可作为WDT的时钟源，频率误差：跨越(4.0V~5.5V)及(-20~85℃)应用环境，频率误差不超过±4%
• 复位电压有4级可选：分别是4.3V、3.7V、2.9V、1.9V，缺省值为用户烧写Code Option所选值
• Timer0~4，INT0~2，ADC，PWM，UART，USCI0~2，Base Timer，TK共16个中断源，外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断，两级中断优先级可设
• GPIO最大30个双向可独立控制的I/O口，可独立设定上拉电阻，全部GPIO源驱动能力分四级控制，全部IO具有大灌电流驱动能力（50mA）
• 内置WDT，可选时钟分频比
• 5个定时器Timer0~4，Time2、Timer3和Timer4可实现Capture功能，Time2、Timer3和Timer4可各提供两路常规PWM
• 6路16位常规PWM，由Timer2、Timer3和Timer4各提供两路
• 8路16位多功能PWM，共用周期、占空比单独可调，带死区、可互补PWM输出，20PIN及以上管脚封装的型号支持PWM故障检测机制(FLT)
• 1个独立UART通信口，3个UART/SPI/TWI三选一通讯口USCI，当USCI0被设置为SPI0时，其信号口所对应管脚的驱动能力将增强
• 集成16×16位硬件乘除法器（MDU）
• 内建CRC校验模块
• 27路高灵敏度触控电路，可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用，具有很强的抗干扰性，可通过10V动态CS测试，支持低功耗模式，全套开发支持：高灵活触控软件库，智能化调试软件，TK可以快速唤醒STOP模式
• 13路12位ADC，内建基准的2.048V/ 1.024V/ 2.4V参考电压，ADC的参考电压有4种选择，分别是VDD和内部2.048V/ 1.024V/ 2.4V，内部一路ADC可直接测量VDD电压，可设ADC转换完成中断
• IDLE Mode，可由任何中断唤醒，STOP Mode，由INT0~2、BaseTimer和TK唤醒

• 大小智能家电和智能家居
• 物联网
• 无线通讯
• 游戏机等工业控制和消费应用领域
