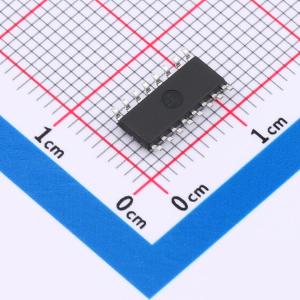

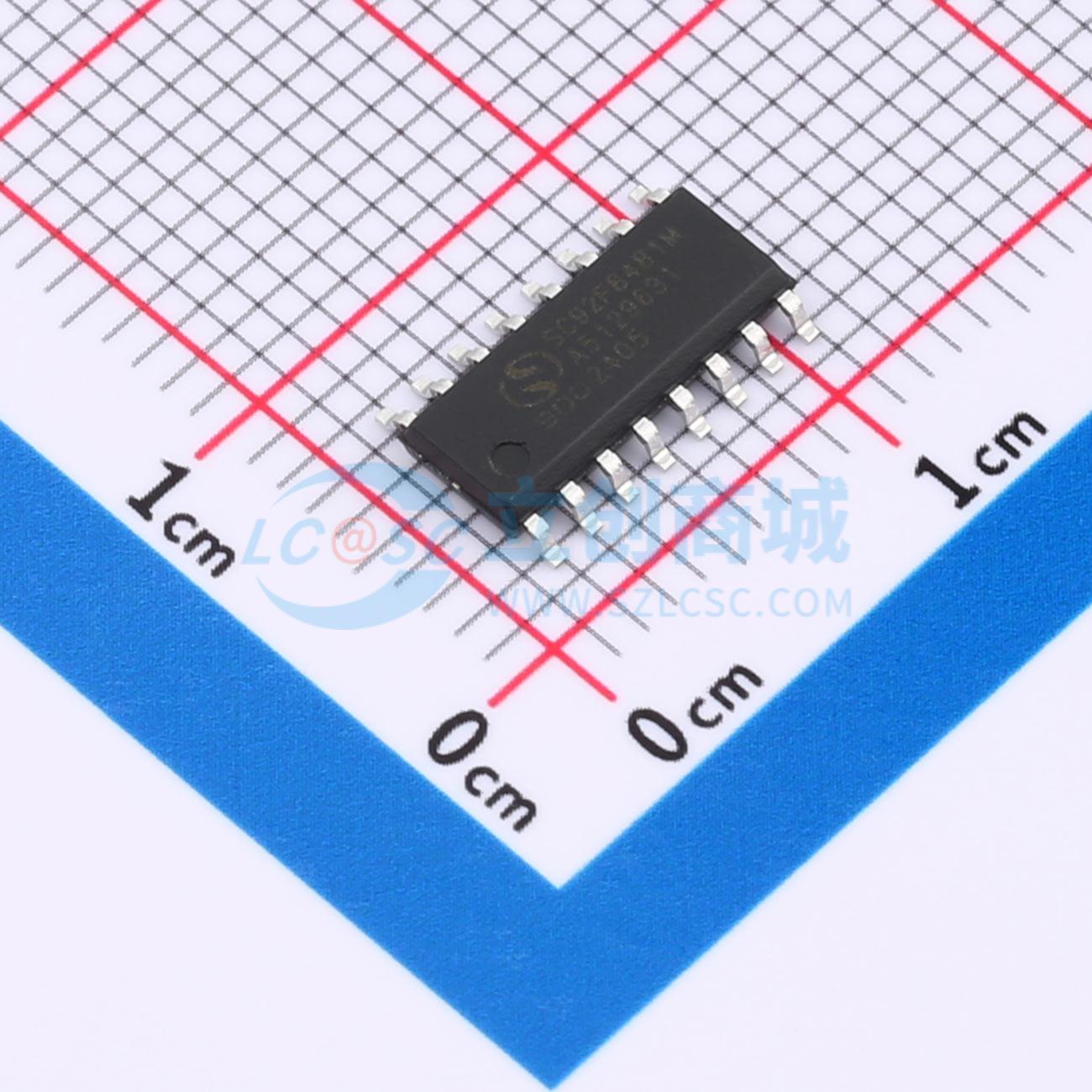

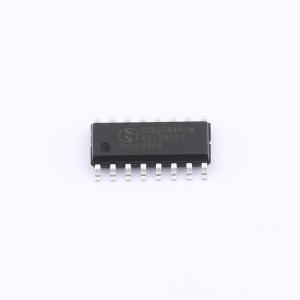

SC92F8481M16U

SC92F848X是基于1T 8051内核、内嵌Flash、指令集完全兼容标准80C51的增强型微控制器。其内核采用增强型流水线架构，在相同时钟频率下的处理能力比标准型80C51处理能力快12倍，可配合KeilC调试开发软件，支持C语言和汇编语言。 SC92F848X系列具有高性能和高可靠性，具有宽工作电压2.0V~5.5V，超宽工作温度 -40℃~105℃，并具备良好的ESD性能及EFT抗干扰能力。采用业界领先的eFlash制程，Flash写入>10万次，常温下可保存100年。 SC92F848X内建一个23通道的可低功耗高灵敏度触控电路，触控电路可选择在STOP Mode下运行。SC92F848X提供了丰富的外围设备，包括256 bytes的SRAM、1792 bytes的外部RAM(XRAM)、多达26个通用I/O、13个I/O可外部中断、3个16位定时器/计数器Timer0/1/2、一个看门狗定时器(WDT)、一个定时唤醒BaseTimer，一个UART，一个UART/SPI/IIC三选一通信口SSI，6路10位PWM输出通道，乘除法器、Check Sum模块以及11路12位ADC。总共有12个具有两级优先级的中断源。 SC92F848X内建一个高精度（±2%）振荡器在2.0V到5.5V的宽电压范围内系统时钟运行频率高达32MHz。内建32kHz低频内部振荡器。 SC92F848X有五种复位方式，分别是外部RST引脚复位、4级LVR复位、上电复位、看门狗复位和软件复位，为高可靠性系统设计提供了保障。 SC92F848X的1T 8051高性能内核、低功耗性能和丰富的精心设计的外围模块使其适合用于物联网IoT、智能家电、充电器、电源、航模、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压：2.0~5.5V
• 工作温度：-40~105℃
• EMS ESD：
  • HBM：MIL-STD-883J Class 3A
  • MM：JEDEC EIA/JESD22-A115 Class C
• EFT：EN61000-4-4 Level 4
• 内核：
  • 全静态8位1T 8051内核CMOS微控制器
  • 指令集全兼容MCS-51
  • 2级优先级中断配置
• Flash ROM：
  • 16 Kbytes Flash ROM可通过Code Option设置项将APROM区域可IAP操作的范围设为0K/1K/2K/全部APROM
  • 用于存放用户的BootLoader引导代码（boot code）可通过Code Option设置项将LDROM设为0K/1K/2K/4K
  • 独立的1K bytes EEPROM 10万次写入，常温下100年以上保存寿命
• SRAM：
  • 256 bytes片内直接存取RAM
  • 额外1792 bytes片内间接存取RAM(XRAM)
• 系统时钟（fSYS）：
  • 内建高频32MHz内部振荡器（fHRC）
  • IC工作的系统时钟，可通过编程器选择设定为：32/16/8/2.66MHz，2.0~5.5V全电压范围内， -40~105℃应用环境，频率误差不超过±2%
• 内建低频32kHz LRC振荡器：
  • 可作为Base Timer及WDT的时钟源，并唤醒STOP
  • 频率误差：跨越(4.0~5.5V)及(-20~85℃)应用环境，经过寄存器修正后频率误差不超过±4%
• 低电压复位（LVR）：
  • 复位电压有4级可选：4.3V、3.7V、2.9V、1.9V，缺省值为用户烧写Code Option所选值
• Flash烧写和仿真：2线JTAG烧写和仿真接口
• 中断（INT）：
  • Timer0~2，INT0~2，ADC，PWM，UART，SSI，Base Timer，TK共12个中断源
  • 外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断
  • 两级中断优先级可设
• 数字外围：
  • GPIO最大26个双向可独立控制的I/O口，可独立设定上拉电阻，P0、P2口源驱动能力分四级控制，全部IO具有大灌电流驱动能力（50mA）
  • 内置WDT，可选时钟分频比
  • 3个标准80C51定时器Timer0、Timer1和Timer2，Timer2可实现捕获（Capture）功能
  • 6路10位多功能PWM，共用周期，占空比单独可调，可同时输出三组互补带死区的PWM波形
  • 1个独立UART通信口
  • 1个UART/SPI/IIC三选一通讯口SSI
  • 集成16×16位硬件乘除法器（MDU）
  • Check Sum校验模块
• 模拟外围：
  • 11路12位±2LSB ADC
  • 内建1.024V、2.4V和2.048V三种基准电压
  • ADC的参考电压有4种选择：VDD、1.024V、2.4V、2.048V
  • 内部一路ADC可直接测量VDD电压
  • 可设ADC转换完成中断
  • 23路高灵敏度TK电路
    • 支持低功耗模式
    • 可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用
    • 可通过10V动态CS测试
    • 可实现23路高灵敏度隔空触控按键及衍生功能
    • 高灵活度开发软件库支持，低开发难度
    • 自动化调试软件支持，智能化开发
• 省电模式：
  • IDLE Mode，可由任何中断唤醒
  • STOP Mode，由INT0~2、BaseTimer和TK唤醒

• 物联网IoT
• 智能家电
• 充电器
• 电源
• 无线通讯
• 游戏机
