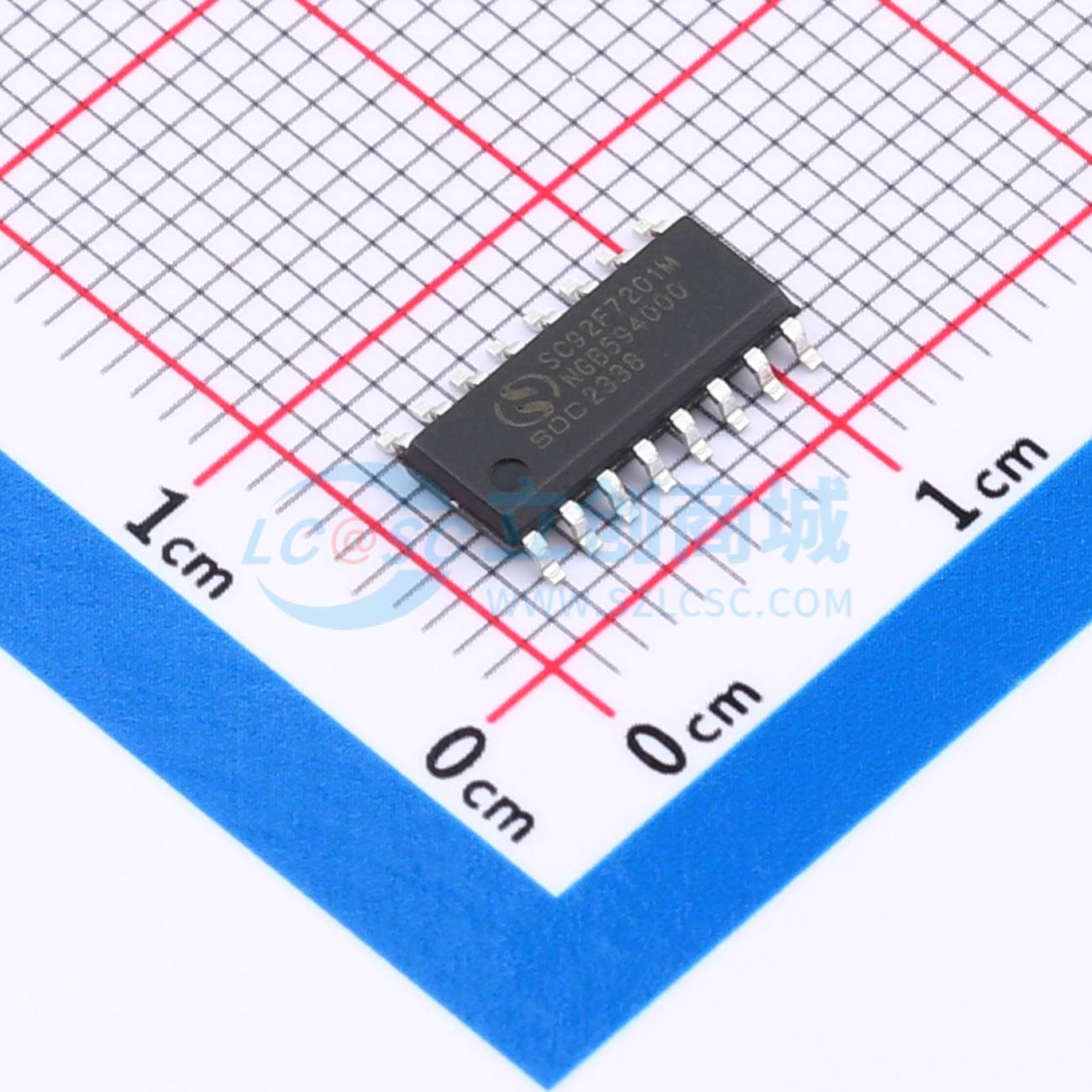

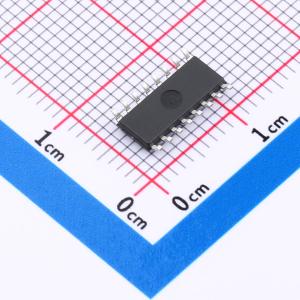

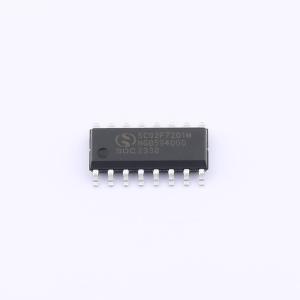

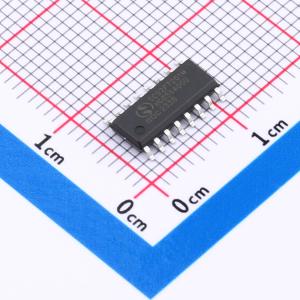

SC92F7201M16U

SC92F720X是一系列增强型的1T 8051内核工业级Flash微控制器，指令系统完全兼容传统8051产品系列。集成有4 Kbytes Flash ROM、512 bytes SRAM、128 bytes EEPROM、最多18个GPI/O、8个IO可外部中断、3个16位定时器、9路12位高精度ADC、6路独立8位PWM、IO驱动分级控制（P0和P2口）、内部1%高精度高频24/12/6/2MHz振荡器和低频32kHz振荡器、UART等通讯接口等资源。内部也集成有4级可选电压LVR、2.4V基准ADC参考电压、WDT等高可靠电路。具有非常优异的抗干扰性能，适合应用于各种物联网控制、大小智能家电和智能家居、充电器、电源、航模、对讲机、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压：2.4V~5.5V
• 工作温度：-40~85°C
• EMS ESD：
  • HBM：MIL-STD-883J Class 3B
  • MM：JEDEC EIA/JESD22-A115 Class C
  • CDM：ANSI/ESDA/JEDEC JS-002-2018 Class C3
• EFT：EN61000-4-4 Level 4
• 封装：SOP20/TSSOP20、SOP16、SOP8
• 内核：高速1T 8051
• 4 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次
• IAP：可code option成0K、0.5K、1K或4K
• EEPROM：独立的128 bytes，可重复写入10万次，10年以上保存寿命
• SRAM：内部256 bytes + 外部256 bytes
• 系统时钟（fSYS）：内建高频24MHz振荡器（fHRC），IC工作的系统时钟，可通过编程器选择设定为:24MHz@3.7~5.5V、12/6/2MHz@2.4~5.5V，频率误差：跨越(2.4V~5.5V)及(-40~85°C)应用环境，不超过±1%
• 内建低频32kHz LRC振荡器：可作为BaseTimer的时钟源，并唤醒STOP，可作为WDT的时钟源
• 低电压复位（LVR）：复位电压有4级可选：分别是4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option所选值
• Flash烧写和仿真：2线JTAG烧写、仿真接口
• 中断（INT）：Timer0，Timer1，Timer2，INT0，INT2，ADC，PWM，UART，Base Timer共9个中断源，外部中断有2个中断向量，共8个中断口，全部可设上升沿、下降沿、双沿中断，两级中断优先级可设
• 数字外围：
  • 最大18个双向可独立控制的I/O口，可独立设定上拉电阻
  • P0、P2口源驱动能力分四级控制
  • 全部IO具有大灌电流驱动能力（70mA）
  • 11位WDT，可选时钟分频比
  • 3个标准80C51定时器Timer0、Timer1和Timer2
  • 6路共用周期、单独可调占空比的8位PWM
  • 5个IO可作为1/2 BIAS的LCD COM输出
  • 1个独立UART通信口
• 模拟外围：
  • 9路12位ADC
  • 内建基准的2.4V参考电压，ADC的参考电压有2种选择，分别是VDD以及内部2.4V，内部一路ADC可直接测量VDD电压，可设ADC转换完成中断
• 省电模式：IDLE Mode，可由任何中断唤醒；STOP Mode，可由INT0、2和BaseTimer唤醒

• 物联网控制
• 大小智能家电和智能家居
• 充电器
• 电源
• 航模
• 对讲机
• 无线通讯
• 游戏机
