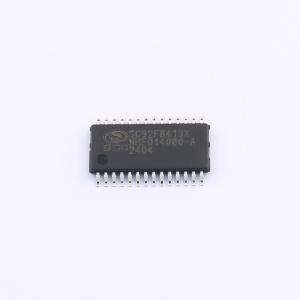

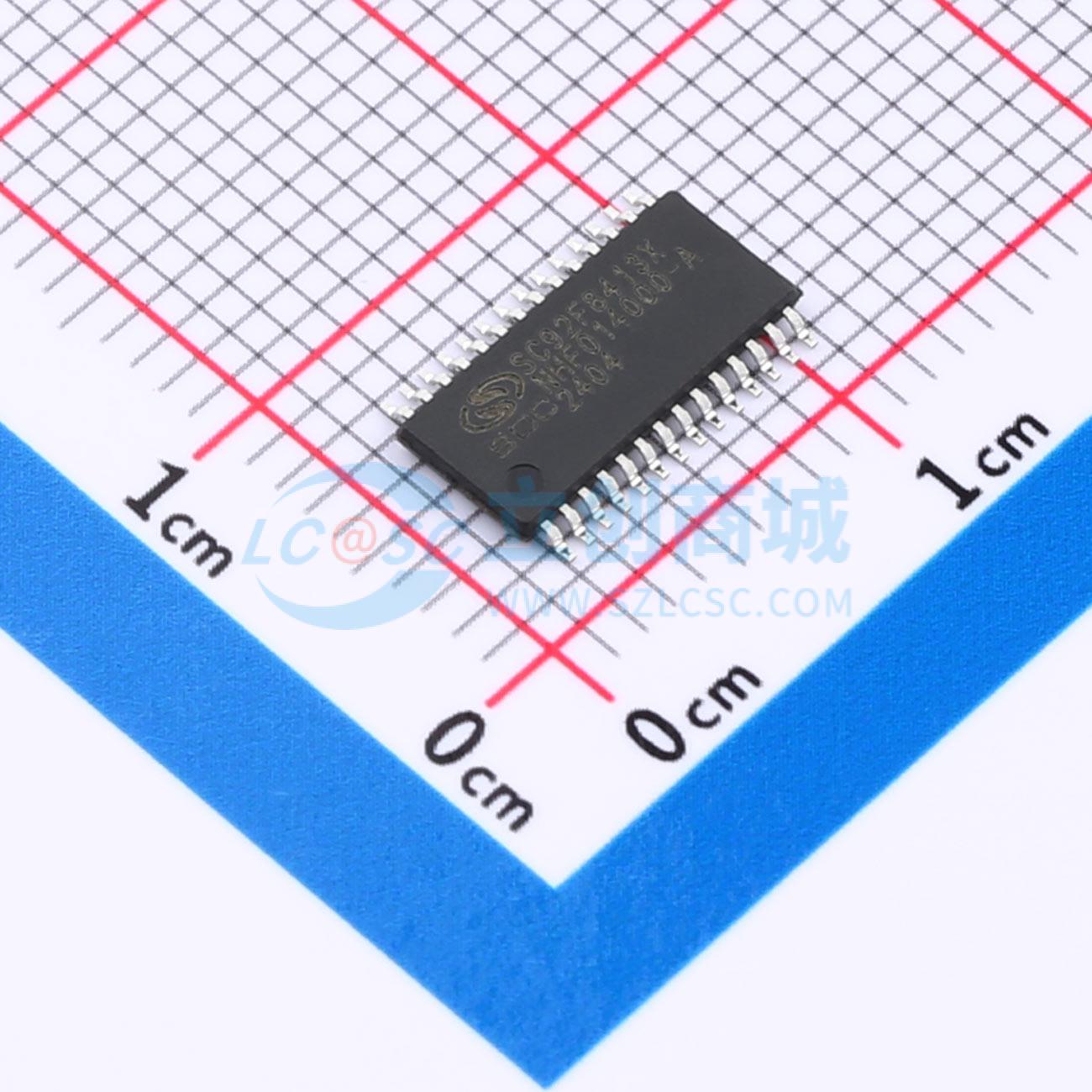

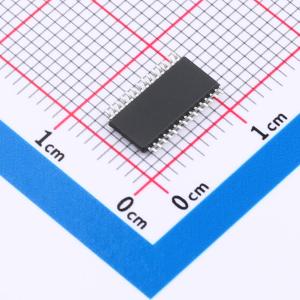

SC92F8413X28U

SC92F841X是一系列增强型的高速1T 8051内核工业级集成触控按键功能的Flash微控制器，指令系统完全兼容传统8051产品系列。 SC92F841X内建一个23通道的可低功耗高灵敏度电容触控电路，触控电路可选择在STOP Mode下运行。还集成有16 Kbytes Flash ROM、1 Kbytes SRAM、128 bytes EEPROM、最多26个GP I/O、13个IO可外部中断、3个16位定时器、11路12位高精度ADC、6路独立10位PWM、内部±1%高精度高频24/12/6/2MHz振荡器和低频32K振荡器、可外接晶体振荡器、一个UART，一个UART/SPI/TWI三选一通信口SSI。为提高可靠性及简化客户电路，内部也集成有4级可选电压LVR、2.4V基准ADC参考电压等高可靠电路。具有非常优异的抗干扰性能和性能极好的触控按键性能，适合应用于各种使用场合的触控按键和主控控制，如大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压：2.4V~5.5V
• 工作温度：-40~85°C
• EMS ESD：
  • HBM：MIL-STD-883J Class 3B
  • MM：JEDEC EIA/JESD22-A115 Class C
  • CDM：ANSI/ESDA/JEDEC JS-002-2018 Class C3
• EFT：EN61000-4-4 Level 4
• 封装：SOP28/TSSOP28、SOP20/TSSOP20、SOP16
• 内核：1T 8051
• 16 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次
• IAP：可code option成0K、0.5K、1K或16K
• EEPROM：128 bytes，无需擦除，10万次写入，10年以上保存寿命
• SRAM：内部256 bytes；外部768 bytes
• 作为系统时钟源时，fSYS可通过编程器选择设定为/1 /2/4 /12这四种分频中的一种
• 频率误差：跨越(2.4V~5.5V)及(-40 ~ 85°C)应用环境，不超过±1%
• 内置高频晶体振荡器电路
• 可外接2~16MHz振荡器
• 作为系统时钟源时，fSYS可通过编程器选择使用外接晶振/1 /2 /4 /12这四种分频中的一种
• 内建低频32kHz LRC振荡器：可作为Base Timer的时钟源，可唤醒STOP，可作为WDT的时钟源
• 低电压复位（LVR）：复位电压有4级可选：分别是4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option所选值
• 2线JTAG烧写和仿真接口
• 中断（INT）：Timer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，SSI，Base Timer，TK共12个中断源，外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断，两级中断优先级可设
• 数字外围：
  • 最大26个双向可独立控制的I/O口，可独立设定上拉电阻
  • P0、P2口源驱动能力分四级控制
  • 全部IO具有大灌电流驱动能力（70mA）
  • 11位WDT，可选时钟分频比
  • 3个标准80C51定时器Timer0、Timer1和Timer2
  • Timer2可实现Capture功能
  • 6路共用周期、单独可调占空比的10位PWM，可同时输出三组互补带死区的PWM波形
  • 5个IO可作为1/2 BIAS的LCD COM输出
  • 1个独立UART通信口（可切换IO口）
  • 1个UART/SPI/TWI三选一通讯口SSI（可切换IO口）
  • 集成16×16位硬件乘除法器
• 模拟外围：
  • 23通道可低功耗高灵敏度触控电路：高灵敏度模式可适应隔空按键触控、接近感应，可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用，具有很强的抗干扰性，可通过10V动态CS测试，支持低功耗模式，全套开发支持：高灵活触控软件库，智能化调试软件
  • 11路12位ADC
  • 内建基准的2.4V参考电压，ADC的参考电压有2种选择，分别是VDD以及内部2.4V，内部一路ADC可直接测量VDD电压，可设ADC转换完成中断
• 省电模式：
  • IDLE Mode，可由任何中断唤醒
  • STOP Mode，由INT0~2、BaseTimer和TK唤醒

大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域
