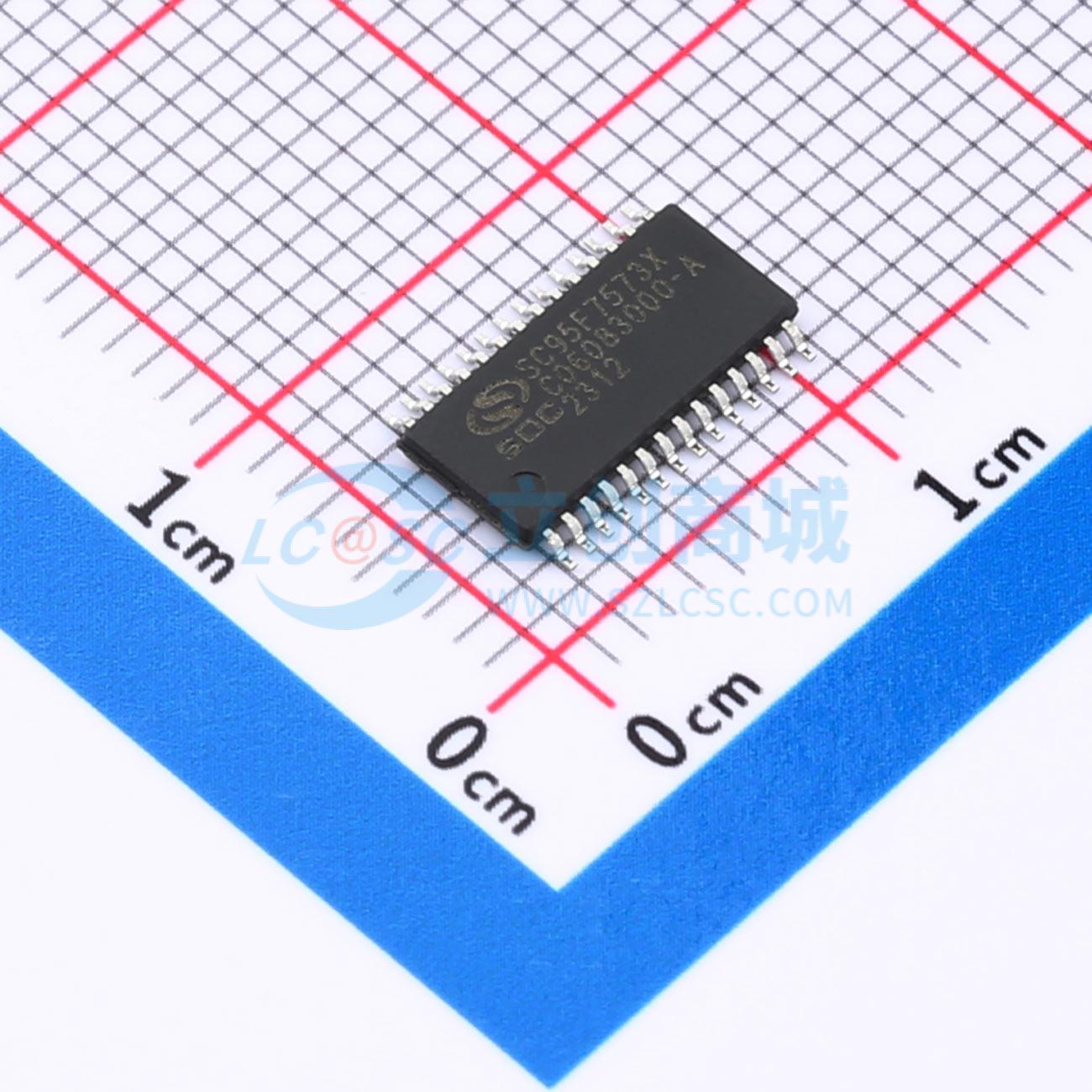

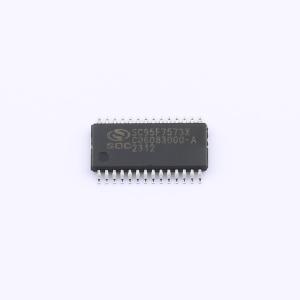

SC95F7573X28U

SC95F7575/7573/7572/7571 是一系列增强型的高速1T 8051 内核工业级的Flash 微控制器，指令系统完全兼容传统8051 产品系列。 SC95F757X 具有超高速1T8051 CPU 内核，运行频率高达32MHz，在相同工作频率下，其执行速度约为其它1T 8051 的2 倍；IC 内部集成硬件乘除法器、硬件CRC 及双DPTR 数据指针，用来加速数据运算及移动的速度。硬件乘除法器、硬件CRC 不占用CPU 周期，运算由硬件实现，速度比软件实现速度更快；双DPTR 数据指针，可用来加速数据存储及移动。 SC95F757X 系列具有高性能和可靠性，具有宽工作电压 2.0V~5.5V ，超宽工作温度 -40℃~105℃ ，并具备良好的ESD 性能及EFT 抗干扰能力。采用业界领先的eFlash 制程， Flash 写入 >10 万次，常温下可保存100 年。 SC95F757X 系列内建低功耗WDT 看门狗定时器，有4 级可选电压LVR 低电压复位功能及系统时钟监控功能，具备运行和掉电模式下的低功耗能力。正常工作模式：5V 下典型约 4.5mA@32M。 SC95F757X 系列还集成有超级丰富的硬件资源：32 Kbytes Flash ROM、SRAM ：内部256 bytes + 外部4Kbytes + PWM RAM、6 Kbytes EEPROM、最多30 个 GP I/O（全部可分级控制）、13 个IO 可外部中断、5 个16 位定时器、共14 路16bit PWM：8 路带死区互补的多功能PWM，6 路由Timer 输出的PWM、1 个UART，3个UART/SPI/TWI 三选一通信口USCI、内部±1%高精度高频32/16/8/4MHz 振荡器和 ±4% 精度低频32kHz 振荡器、可外接 2~16MHz 高频晶体振荡器、13 路12 位高精度ADC。 SC95F757X 开发调试非常方便，具有ISP（In System Programing）、ICP（In Circuit Programing）和IAP(In Application Programing)功能。允许芯片在线或带电的情况下，直接在电路板上对程序存储器进行调试及升级。 SC95F757X 具有非常优异的抗干扰性能，非常适合应用于各种使用场合的主控控制，如大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

• 超高速1T 8051 内核，指令集全兼容8051，执行速度约为其它1T 8051 的2 倍
• 双数据指针（DPTRs）
• 32 Kbytes Flash ROM，可重复写入10 万次，可通过Code Option 设置项将APROM 区域可IAP 操作的范围设为0K/1K/2K/全部APROM
• LDROM 用于存放用户的BootLoader 引导代码（boot code），可通过Code Option 设置项将LDROM 设为0K/1K/2K/4K
• 独立的6 Kbytes EEPROM，10 万次写入，常温下100 年以上保存寿命
• 256 bytes 片内直接存取RAM，额外4 Kbytes 片内间接存取RAM，PWM 专用RAM
• 2 线JTAG 烧写和仿真接口
• 内建高频 32MHz 振荡器（fHRC），作为系统时钟源时，fSYS 可通过编程器选择设定为32/16/8/4MHz@2.0~5.5V，频率误差：跨越 (2.0V~5.5V) 及 (-40 ~ 105℃) 应用环境，不超过 ±1%
• 内置高频晶体振荡器电路，可外接2~16MHz 振荡器，作为系统时钟源时，fSYS 可通过编程器选择使用外接晶振 /1 /2 /4 /8 这四种分频中的一种
• 内建系统时钟监控电路，当用户选择系统时钟源为晶体振荡并且晶体振荡电路发生停振时，系统时钟源将被自动切换到内建的HRC，并保持此状态直至下次复位时再重置
• 内建低频 32kHz LRC 振荡器，可作为Base Timer 的时钟源，可唤醒STOP，可作为WDT 的时钟源，频率误差：跨越 (4.0V~5.5V) 及 (-20~85℃) 应用环境，频率误差不超过 ±4%
• 复位电压有4 级可选：分别是 4.3V、3.7V、2.9V、1.9V，缺省值为用户烧写Code Option 所选值
• Timer0~4，INT0~2，ADC，PWM，UART，USCI0~2，Base Timer 共15 个中断源，外部中断有3 个中断向量，共13 个中断口，全部可设上升沿、下降沿、双沿中断，两级中断优先级可设
• GPIO 最大30 个双向可独立控制的 I/O 口，可独立设定上拉电阻，全部GPIO 源驱动能力分四级控制，全部IO 具有大灌电流驱动能力（50mA）
• 内置WDT，可选时钟分频比
• 5 个定时器Timer0~4，Time2、Timer3 和Timer4 可实现Capture 功能，Time2、Timer3 和Timer4 可各提供两路常规PWM
• 6 路16 位常规PWM，由Timer2、Timer3 和Timer4 各提供两路
• 8 路16 位多功能PWM，共用周期、占空比单独可调，带死区、可互补PWM 输出，20PIN 及以上管脚封装的型号支持PWM 故障检测机制(FLT)
• 1 个独立UART 通信口
• 3 个UART/SPI/TWI 三选一通讯口USCI，当USCI0 被设置为SPI0 时，其信号口所对应管脚的驱动能力将增强
• 集成 16×16 位硬件乘除法器（MDU）
• 内建CRC 校验模块
• 13 路12 位ADC，内建基准的2.048V/ 1.024V/ 2.4V 参考电压，ADC 的参考电压有4 种选择，分别是 VDD 和内部2.048V/ 1.024V/ 2.4V，内部一路ADC 可直接测量 VDD 电压，可设ADC 转换完成中断
• IDLE Mode，可由任何中断唤醒
• STOP Mode，由 INT0~2、BaseTimer 唤醒

• 大小智能家电和智能家居
• 物联网
• 无线通讯
• 游戏机等工业控制和消费应用领域
