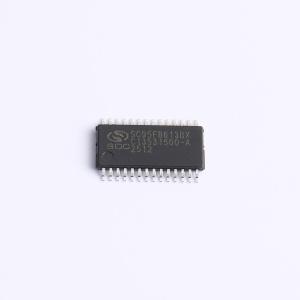

SC95F8613BX28U

SC95F8617B/8616B/8615B/8613B/8612B（以下简称 SC95F861XB）是一系列增强型高速 1T 8051 内核工业级集成触控按键功能的 Flash 微控制器，其指令系统完全兼容传统 8051 产品系列。该系列微控制器具有超高速 1T 8051 CPU 内核，运行频率高达 32MHz，在相同工作频率下，其执行速度约为其他 1T 8051 的 2 倍。芯片内部集成了硬件乘除法器、硬件 CRC 及双 DPTR 数据指针，用于加速数据运算及移动速度；硬件乘除法器和硬件 CRC 不占用 CPU 周期，由硬件实现运算，速度比软件实现更快；双 DPTR 数据指针可加速数据存储及移动。该系列具备高性能和高可靠性，工作电压范围宽达 2.0V~5.5V，工作温度范围宽达 -40℃~105℃，并具有良好的 ESD 性能及 EFT 抗干扰能力。采用业界领先的 eFlash 制程，Flash 写入次数超过 10 万次，常温下可保存 100 年。该系列内置低功耗 WDT 看门狗定时器，提供 4 级可选电压的 LVR 低电压复位功能及系统时钟监控功能，具备运行和掉电模式下的低功耗能力，在 5V 电压、32MHz 频率下的正常工作模式典型电流约为 6mA。该系列还集成了丰富的硬件资源：包括 31 路高灵敏度隔空电容触控电路、64 Kbytes Flash ROM、SRAM（内部 256 bytes + 外部 8 Kbytes + PWM&LCD 专用 80 bytes）、独立的 6 Kbytes EEPROM、最多 46 个 GPIO（部分可分级控制）、16 个可配置外部中断的 IO、5 个 16 位定时器、共计 14 路 16 位 PWM（其中 8 路为带死区互补输出的多功能 PWM，6 路由定时器输出）、1 个 UART、6 个可在 UART/SPI/TWI 间三选一的通信口 USCI、内置 LCD/LED 硬件驱动器、内部 ±2% 高精度高频 32/16/8/4MHz 振荡器和 ±4% 精度低频 32kHz 振荡器、可外接 32.768kHz 晶体振荡器、1 个模拟比较器以及 17 路 12 位高精度 ADC。该系列开发调试非常方便，支持 ISP（在系统编程）、ICP（在电路编程）和 IAP（在应用编程）功能，允许芯片在线或带电情况下直接在电路板上对程序存储器进行调试及升级。该系列具有优异的抗干扰性能和极好的触控按键性能，非常适合应用于各种需要触控按键和主控控制的场合。
