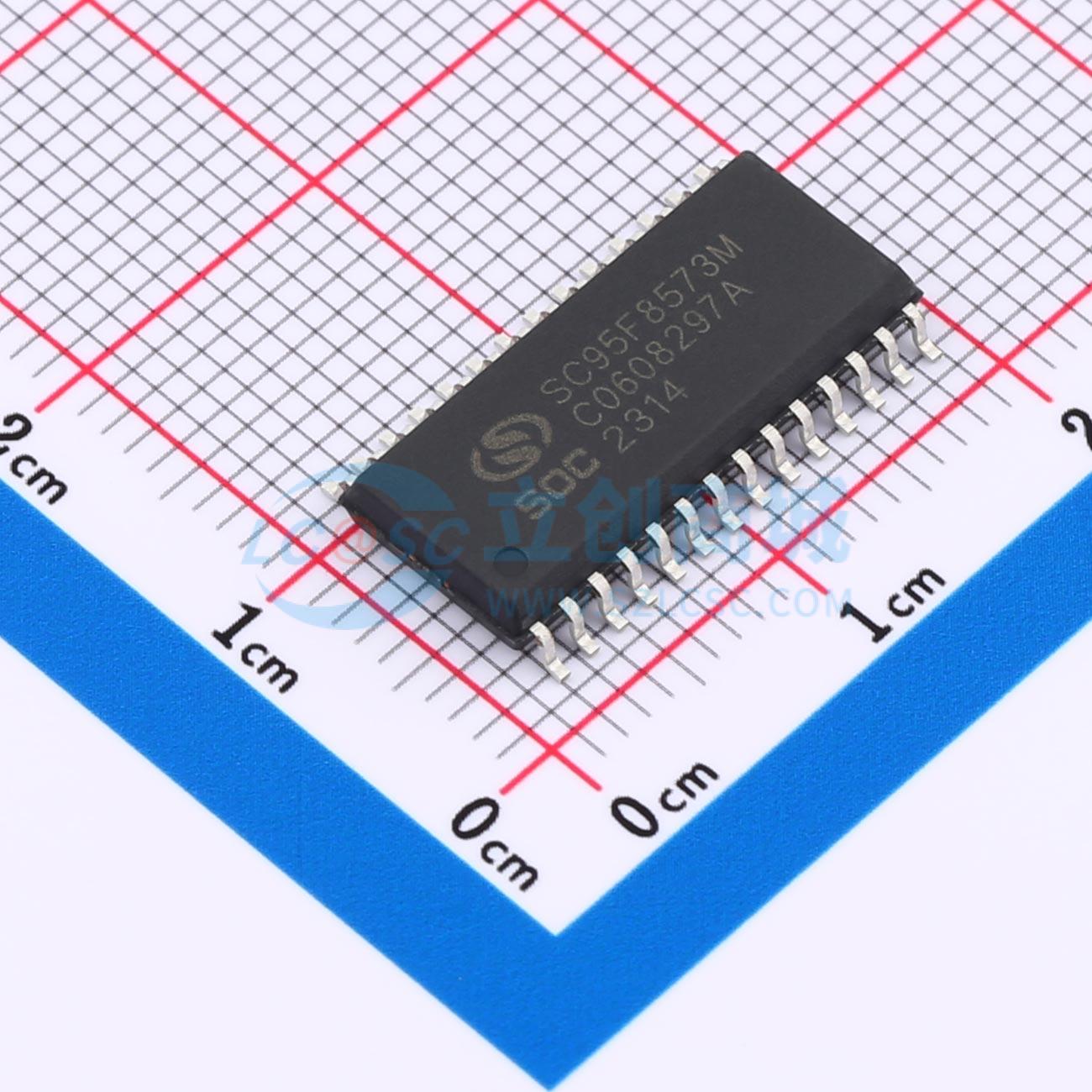

SC95F8573M28U实物图

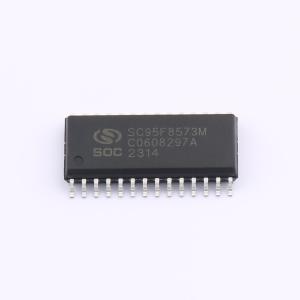

  • SC95F8573M28U商品缩略图

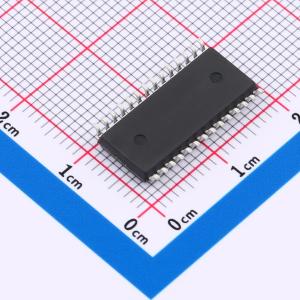

  • SC95F8573M28U商品缩略图
  • SC95F8573M28U商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SC95F8573M28U

超高速1T8051内核27路高灵敏度触控Flash

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SC95F8575/8573/8572/8571 是一系列增强型的高速1T 8051 内核工业级集成触控按键功能的Flash 微控制器,指令系统完全兼容传统8051 产品系列。 SC95F857X 具有超高速1T8051 CPU 内核,运行频率高达32MHz,在相同工作频率下,其执行速度约为其它1T 8051 的2 倍;IC 内部集成硬件乘除法器、硬件CRC 及双DPTR 数据指针,用来加速数据运算及移动的速度。硬件乘除法器、硬件CRC 不占用CPU 周期,运算由硬件实现,速度比软件实现速度更快;双DPTR 数据指针,可用来加速数据存储及移动。
品牌名称
SOC(赛元)
商品型号
SC95F8573M28U
商品编号
C22386983
商品封装
SOP-28​
包装方式
管装
商品毛重
1.269231克(g)

商品参数

暂无内容图标

参数完善中

商品概述

SC95F8575/8573/8572/8571 是一系列增强型的高速1T 8051 内核工业级集成触控按键功能的Flash 微控制器,指令系统完全兼容传统8051 产品系列。 SC95F857X 具有超高速1T8051 CPU 内核,运行频率高达32MHz,在相同工作频率下,其执行速度约为其它1T 8051 的2 倍;IC 内部集成硬件乘除法器、硬件CRC 及双DPTR 数据指针,用来加速数据运算及移动的速度。硬件乘除法器、硬件CRC 不占用CPU 周期,运算由硬件实现,速度比软件实现速度更快;双DPTR 数据指针,可用来加速数据存储及移动。 SC95F857X 系列具有高性能和可靠性,具有宽工作电压 2.0V~5.5V ,超宽工作温度 -40°C~105°C ,并具备良好的ESD 性能及EFT 抗干扰能力。采用业界领先的eFlash 制程, Flash 写入 >10 万次,常温下可保存100 年。 SC95F857X 系列内建低功耗WDT 看门狗定时器,有4 级可选电压LVR 低电压复位功能及系统时钟监控功能,具备运行和掉电模式下的低功耗能力。正常工作模式:5V 下典型约 4.5mA@32M。 SC95F857X 系列还集成有超级丰富的硬件资源:内置27 路高灵敏度隔空电容触控电路、32 Kbytes FlashROM、SRAM :内部256 bytes + 外部4 Kbytes + PWM RAM、6 Kbytes EEPROM、最多30 个 GP I/O(全部可分级控制)、13 个IO 可外部中断、5 个16 位定时器、共14 路16bit PWM:8 路带死区互补的多功能PWM,6路由Timer 输出的PWM、1 个UART,3 个UART/SPI/TWI 三选一通信口USCI、内部±1%高精度高频32/16/8/4MHz 振荡器和±4%精度低频32kHz 振荡器、可外接2~16MHz 高频晶体振荡器、13 路12 位高精度ADC。 SC95F857X 开发调试非常方便,具有ISP(In System Programing)、ICP(In Circuit Programing)和IAP(In Application Programing)功能。允许芯片在线或带电的情况下,直接在电路板上对程序存储器进行调试及升级。 SC95F857X 具有非常优异的抗干扰性能和性能极好的触控按键性能,非常适合应用于各种使用场合的触控按键和主控控制,如大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

商品特性

  • 超高速1T 8051 内核,指令集全兼容8051,执行速度约为其它1T 8051 的2 倍
  • 双数据指针(DPTRs)
  • 32 Kbytes Flash ROM,可重复写入10 万次,可通过Code Option 设置项将APROM 区域可IAP 操作的范围设为0K/1K/2K/全部APROM
  • 用于存放用户的BootLoader 引导代码(boot code),可通过Code Option 设置项将LDROM 设为0K/1K/2K/4K
  • 独立的6 Kbytes EEPROM,10 万次写入,常温下100 年以上保存寿命
  • 256 bytes 片内直接存取RAM,额外4 Kbytes 片内间接存取RAM,PWM 专用RAM
  • 2 线JTAG 烧写和仿真接口
  • 内建高频32MHz 振荡器(fHRC),作为系统时钟源时,fSYS 可通过编程器选择设定为32/16/8/4MHz@2.0~5.5V,频率误差:跨越(2.0~5.5V)及 (-40 ~ 105℃)应用环境,不超过±1%
  • 内置高频晶体振荡器电路,可外接2~16MHz 振荡器,作为系统时钟源时,fSYS 可通过编程器选择使用外接晶振 /1 /2 /4 /8 这四种分频中的一种
  • 内建系统时钟监控电路,当用户选择系统时钟源为晶体振荡并且晶体振荡电路发生停振时,系统时钟源将被自动切换到内建的HRC,并保持此状态直至下次复位时再重置
  • 内建低频32kHz LRC 振荡器,可作为Base Timer 的时钟源,可唤醒STOP,可作为WDT 的时钟源,频率误差:跨越(4.0~5.5V)及 (-20~85°C) 应用环境,频率误差不超过±4%
  • 复位电压有4 级可选:分别是:4.3V、3.7V、2.9V、1.9V,缺省值为用户烧写Code Option 所选值
  • Timer0~4,INT0~2,ADC,PWM,UART,USCI0~2,Base Timer,TK 共16 个中断源
  • 外部中断有3 个中断向量,共13 个中断口,全部可设上升沿、下降沿、双沿中断
  • 两级中断优先级可设
  • GPIO 最大30 个双向可独立控制的 I/O 口,可独立设定上拉电阻,全部GPIO 源驱动能力分四级控制,全部IO 具有大灌电流驱动能力(50mA)
  • 内置WDT,可选时钟分频比
  • 5 个定时器Timer0~4
  • Time2、Timer3 和Timer4 可实现Capture 功能
  • Time2、Timer3 和Timer4 可各提供两路常规PWM
  • 6 路16 位常规PWM,由Timer2、Timer3 和Timer4 各提供两路
  • 8 路16 位多功能PWM,共用周期、占空比单独可调,带死区、可互补PWM 输出
  • 20PIN 及以上管脚封装的型号支持PWM 故障检测机制(FLT)
  • 1 个独立UART 通信口
  • 3 个UART/SPI/TWI 三选一通讯口USCI,其中,当USCI0 被设置为SPI0 时,其信号口所对应管脚的驱动能力将增强
  • 集成16×16 位硬件乘除法器(MDU)
  • 内建CRC 校验模块
  • 27 路高灵敏度触控电路,可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用,具有很强的抗干扰性,可通过10V 动态CS 测试,支持低功耗模式,全套开发支持:高灵活触控软件库,智能化调试软件,TK 可以快速唤醒STOP 模式
  • 13 路12 位ADC,内建基准的2.048V/ 1.024V/ 2.4V 参考电压,ADC 的参考电压有4 种选择,分别是 VDD 和内部2.048V/ 1.024V/ 2.4V,内部一路ADC 可直接测量 VDD 电压,可设ADC 转换完成中断
  • IDLE Mode,可由任何中断唤醒
  • STOP Mode,由 INT0~2、BaseTimer 和TK 唤醒

应用领域

  • 大小智能家电和智能家居
  • 物联网
  • 无线通讯
  • 游戏机等工业控制和消费应用领域
