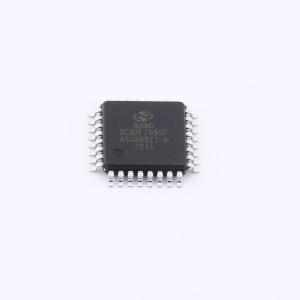

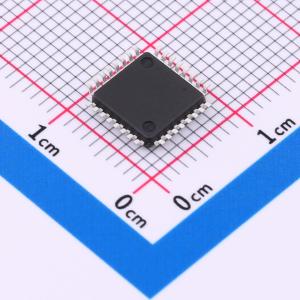

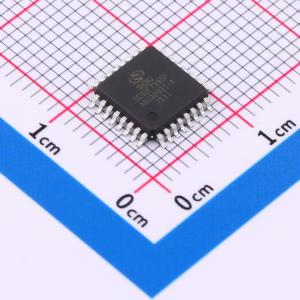

SC92F7595P32R

SC92F759X是一系列增强型的超高速1T 8051内核工业级Flash微控制器，指令系统完全兼容传统8051产品系列。集成有32 Kbytes Flash ROM、256 bytes片内直接存取RAM、1792 bytes的外部RAM、1 Kbytes独立EEPROM、最多46个GPI/O、IO驱动分级控制（LED segment口）、16个IO可外部中断、3个16位定时器、17路12位高精度ADC、1个模拟比较器、4路12位PWM、1个16×16位硬件乘除法器、内部±2%高精度高频32MHz振荡器和±4%精度低频32K振荡器、内置低频晶体振荡电路，可外接32K晶体振荡器、一路独立的UART通讯接口、一个三选一通讯口SSI。内部集成有4级可选电压LVR、内建1.024V/ 2.4V/ 2.048V基准ADC参考电压、低耗电WDT等高可靠电路。具有非常优异的抗干扰性能，适合应用于各种物联网控制、大小智能家电和智能家居、充电器、电源、航模、对讲机、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压：2.0V~5.5V
• 工作温度：-40~105°C
• EMS ESD：
  • HBM：MIL-STD-883J Class 3A
  • MM：JEDEC EIA/JESD22-A115 Class C
• EFT：EN61000-4-4 Level 4
• 8位1T 8051内核CMOS微控制器，指令集全兼容MCS-51
• 32 Kbytes Flash ROM：
  • 可通过Code Option设置项将APROM区域可IAP操作的范围设为0K / 1K / 2K / 全部APROM
  • LDROM用于存放用户的BootLoader引导代码（boot code），可通过Code Option设置项将LDROM设为0K/1K/2K/4K
• 独立的1K bytes EEPROM，10万次写入，常温下100年以上保存寿命
• SRAM：
  • 256 bytes片内直接存取RAM
  • 1792 bytes片内间接存取RAM（XRAM）
  • 额外44 bytes PWM&LCD RAM
• 96 bits Unique ID，存放IC的唯一识别码
• 内建高频32MHz内部振荡器（fHRC），IC工作的系统时钟，可通过编程器选择设定为32/16/8/2.66 MHz @2.0~5.5V，频率误差：跨越（2.0~5.5V）及（-20~85°C）应用环境，频率误差不超过±2%，可通过32k外接晶振进行自动校准，校准后HRC精度可无限接近外接32k晶振的精度
• 内置低频晶体振荡器电路，可外接32K振荡器，作为Base Timer时钟源，可唤醒STOP
• 内建低频32kHz LRC振荡器，可作为BaseTimer及WDT的时钟源，并唤醒STOP，频率误差：跨越(4.0~5.5V)及(-20~85°C)应用环境，经过寄存器修正后频率误差不超过±4%
• 低电压复位（LVR），复位电压有4级可选：4.3V、3.7V、2.9V、1.9V，缺省值为用户烧写Code Option所选值
• 2线JTAG烧写和仿真接口，可通过Code Option设为JTAG专用模式和常规模式
• 中断（INT）：Timer0~2，INT0~2，ADC ，PWM，UART，SSI，Base Timer，CMP共12个中断源，外部中断有3个中断向量，共16个中断口，全部可设上升沿、下降沿、双沿中断，两级中断优先级可设
• 数字外围：
  • 最大46个双向可独立控制的I/O口，可独立设定上拉电阻，P0~P3L（P3.0/1/2/3）口源驱动能力分四级控制，全部IO具有大灌电流驱动能力（50mA）
  • 内置WDT，可选时钟分频比
  • 3个标准80C51定时器Timer0、Timer1和Timer2，其中Timer2可实现捕获（Capture）功能
  • 4路共用周期、单独可调占空比的12位PWM
  • 1个独立UART通信口
  • 1个UART/SPI/TWI三选一通讯口SSI
  • 1个16×16位硬件乘除法器（MDU）
• LCD/LED驱动器：LCD/LED二选一，共用寄存器和IO口，8 X 24、6 X 26、5 X 27、或4 X 28段LED驱动，LED segment口源驱动能力分四级控制，8 X 24、6 X 26、5 X 27、或4 X 28段LCD驱动，SC92F7595无LCD/LED Driver
• 模拟外围：
  • 17路12位±2LSB ADC：
    • 内建1.024V 、2.4V和2.048V三种基准电压
    • ADC的参考电压有4种选择：VDD、1.024V、2.4V、2.048V
    • 内部一路ADC可直接测量VDD电压
    • ADC电路的采样时钟跟随fSYS
    • 可设ADC转换完成中断
  • 模拟比较器正端的输入可选择为：CMP0~3四路输入口之一、内部1.5V基准电压，可唤醒STOP，比较电压16级可选（VDD分压）
• 省电模式：
  • IDLE Mode，可由任何中断唤醒
  • STOP Mode，可由INT0~2、Base Timer、CMP唤醒

• 物联网控制
• 大小智能家电
• 智能家居
• 充电器
• 电源
• 航模
• 对讲机
• 无线通讯
• 游戏机
• 工业控制
• 消费应用领域
