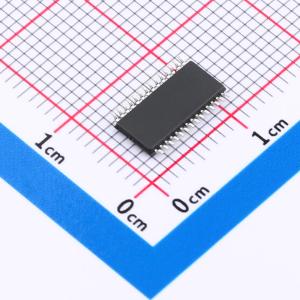

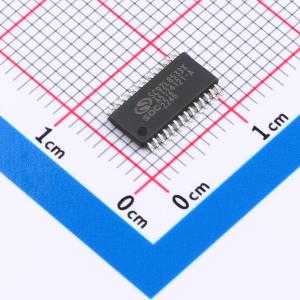

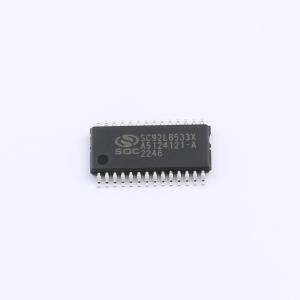

SC92L8533X28U

SC92L853X是一系列宽压、低功耗8051内核工业级Flash微控制器，指令系统完全兼容传统8051产品系列。 内部集成硬件乘除法器和硬件CRC，用来加速数据运算的速度，运算由硬件实现，速度比软件实现速度更快。 该系列具有高性能和可靠性，具有宽工作电压1.8V~5.5V，超宽工作温度-40℃~105℃，并具备良好的ESD性能及EFT抗干扰能力。Flash写入>10万次，常温下可保存100年。 内建低功耗WDT看门狗定时器，有4级可选电压LVR低电压复位功能及系统时钟监控功能，具备运行和掉电模式下的低功耗能力。正常工作模式：5V下典型约4.5mA@32M。 内部还集成有超级丰富的硬件资源：32Kbytes Flash ROM、4Kbytes SRAM、0~4Kbytes LDROM、1Kbytes EEPROM、支持BootLoader。最多30个GPI/O、27路高灵敏度触控通道、13个IO可外部中断、5个16位定时器、11路12位高精度ADC，内建2.4/1.024/2.048V基准ADC参考电压、8路16bit死区互补PWM、乘除法器、CRC校验模块。内部高精度高频32MHz振荡器，系统时钟可选择为高频时钟的/1 /2 /4 /8分频、内部±4%精度低频32kHz振荡器、可外接32.768kHz晶体振荡器、UART、SPI、TWI等通讯接口等资源。 开发调试非常方便，具有ISP（In System Programing）、ICP（In Circuit Programing）和IAP(In Application Programing)功能。允许芯片在线或带电的情况下，直接在电路板上对程序存储器进行调试及升级。 具有非常优异的抗干扰性能，非常适合应用于各种物联网控制、烟雾传感器、智能家电、RF模组、智能穿戴、Sensor/MEMS模组、温湿度纪录仪、电池供电等应用。

• 超高速1T 8051内核，指令集全兼容8051，执行速度约为其它1T 8051的2倍
• 32Kbytes Flash ROM，分为64个扇区（sector），每个sector为512 bytes，可反复写入10万次，25℃环境下数据可保存100年以上，可通过Code Option设置项将Flash允许IAP操作的范围设为：0K、1K、2K或32K
• LDROM用于存放用户的BootLoader引导代码（boot code），可通过Code Option设置项将LDROM设为0K/1K/2K/4K
• 独立的1K bytes EEPROM，10万次写入，常温下100年以上保存寿命
• 96 bits Unique ID，存放IC的唯一识别码
• 内部256 bytes片内直接存取RAM
• 3.75 Kbytes外部RAM(XRAM)
• 额外的PWM & LCD/LED RAM：16 bytes片内间接存取RAM通过MOVX指令读写PWM占空比，SFR地址为：0F40H~0F4FH；24 bytes片内间接存取RAM通过MOVX指令读写LCD/LED显示RAM，地址为：0F00H~0F17H
• 内建高频32MHz振荡器（HRC），IC的系统时钟频率（Fsys），可通过编程器选择设定为：32/16/8/4MHz，全电压范围内(1.8V~5.5V)：-40~105℃应用环境，频率误差不超过±1%；-20~105℃应用环境，频率误差不超过±2%，可通过32.768kHz外接晶振进行自动校准，校准后HRC精度可无限接近外接32.768kHz晶振的精度
• 可外接32.768kHz振荡器，作为Base Timer时钟源
• 内建低频32kHz LRC振荡器，可作为Base Timer及WDT的时钟源，可唤醒STOP，频率误差：跨越(4.0~5.5V)及-20~85℃应用环境，经寄存器修正后频率误差不超过±4%
• 8档低压检测：1.85V / 2.05V / 2.25V / 2.45V / 2.85V / 3.45V / 3.85V / 4.45V，可产生中断
• 2线JTAG烧写、仿真接口，支持带电仿真
• 共17个中断源：Timer0~4，INT0~2，ADC ，PWM ，UART，USCI0~2，Base Timer，TK，LPD
• 外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断
• 两级中断优先级可设
• 最大30个双向可独立控制的I/O口，可独立设定上拉电阻
• 全部I/O口源驱动能力分四级控制
• 全部I/O具有大灌电流驱动能力（50mA）
• 内置WDT，可选时钟分频比
• 5个定时器Timer0~4
• 8路16位PWM可设为独立模式或互补模式：独立模式下8路PWM共周期，占空比可单独设置；互补模式下可同时输出四组互补、带死区的PWM波形，输出波形可反向，可设为中心对齐型或边沿对齐型
• 20PIN及以上管脚封装的型号支持PWM故障检测机制(FLT)
• 1个独立UART通信口UART0
• 3个UART/SPI/TWI三选一USCI通信口
• 当USCI0被设置为SPI0时，其信号口所对应管脚的驱动能力将增强
• 内建CRC校验模块
• 集成16×16位硬件乘除法器（MDU）
• LCD/LED二选一，共用寄存器和IO口
• 8 X 20、6 X 22、5 X 23、或4 X 24段LCD驱动
• 8 X 20、6 X 22、5 X 23、或4 X 24段LED驱动
• LED segment口源驱动能力分四级控制
• 27路高灵敏度触控电路，可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用，具有很强的抗干扰性，可通过10V动态CS测试，支持低功耗模式，全套开发支持：高灵活触控软件库，智能化调试软件，TK低功耗运行模式下工作电流可低至8uA
• 11路12位高速ADC，1MHz超高速采样时钟，采样到完成转换的总时间低至2μs，ADC的参考电压有4种选择，分别是VDD以及内部2.048V 、1.024V或2.4V，内部一路ADC可直接测量1/4VDD电压
• IDLE Mode，可由任何中断唤醒
• STOP Mode，可由INT0~2、Base Timer和TK唤醒

• 物联网控制
• 烟雾传感器
• 智能家电
• RF模组
• 智能穿戴
• Sensor/MEMS模组
• 温湿度纪录仪
• 电池供电
