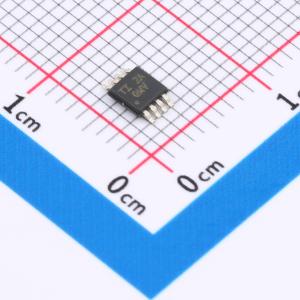

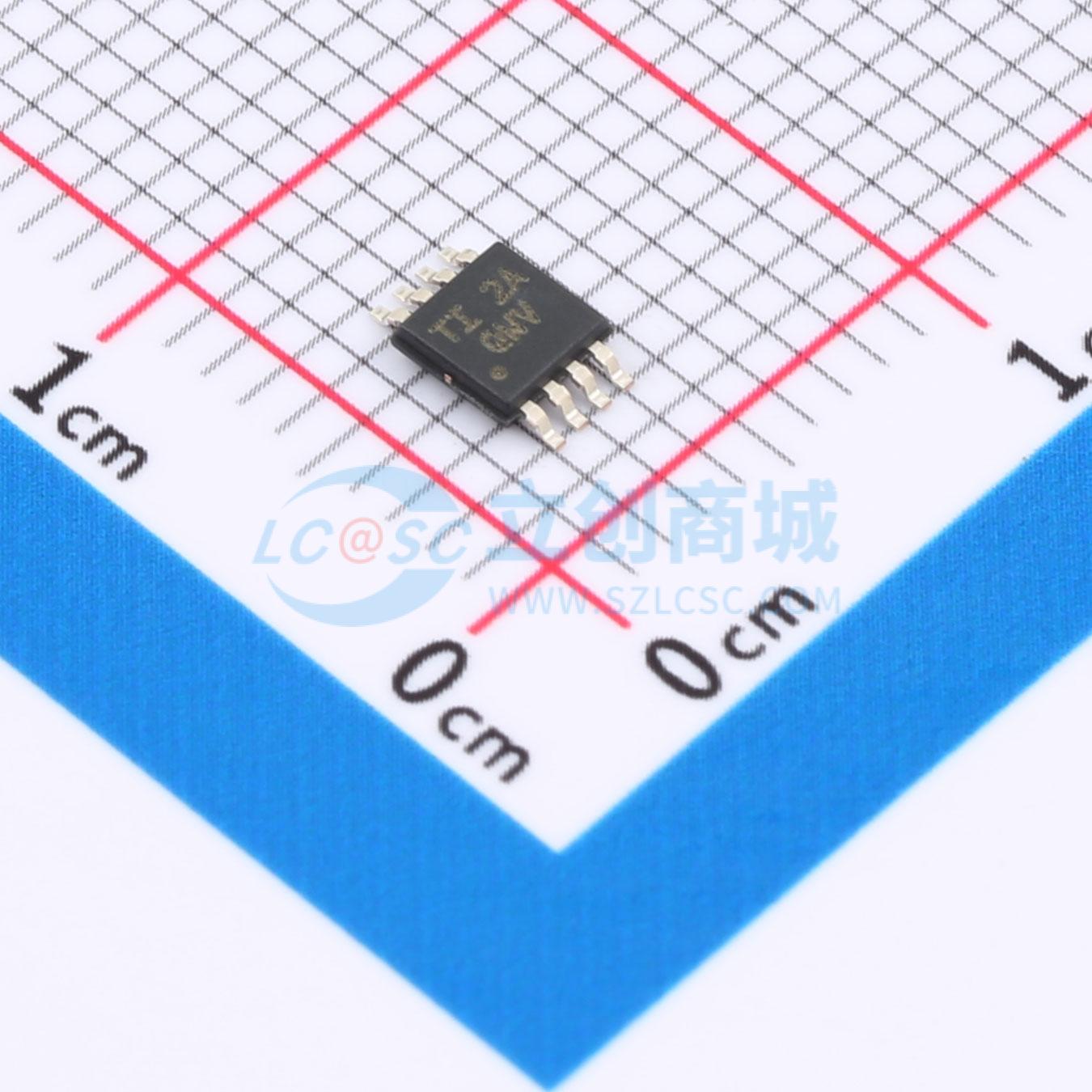

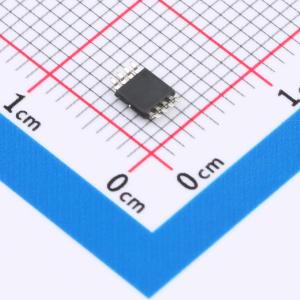

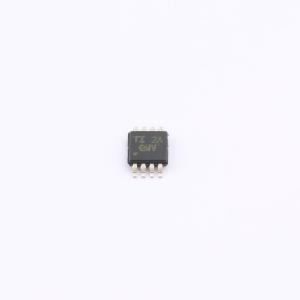

温馨提醒：图片仅供参考，商品以实物为准

INA201AQDGKRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA201-Q1 具有比较器的 AEC-Q100、-16V 至 80V、500kHz 电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA201AQDGKRQ1
商品编号: C2155708
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

	属性	参数值
	差分电压	-18V~+18V
	最大电源宽度(Vdd-Vss)	18V
	单电源	2.7V~18V
	静态电流(Iq)	1.35mA
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	150dB
	噪声密度(eN)	40nV/√Hz

商品概述

INA200-Q1、INA201-Q1 和INA202-Q1 (INA20x-Q1)是具有电压输出的低侧或高侧分流监控器。INA20x-Q1器件能够在-16V 至 +80V 范围内的共模电压下感测分流器两端的压降。INA20x-Q1 提供三种输出电压级别，即20V/V、50V/V 和 100V/V ，带宽高达500kHz。 INA20x-Q1 还集成了开漏比较器和内部电压基准，电压阈值为 0.6V 。外部分压器设定电流跳变点。比较器具有锁存功能，可通过将RESET 引脚接地（或悬空）进入透明状态。 INA20x-Q1 由2.7V 至18V 的单电源供电，最大供电电流为 1800μA 。这些器件均采用超小型VSSOP-8 封装，而且额定工作环境温度范围均扩展为 -40°C 至+125°C 。

商品特性

适用于汽车电子应用，符合AEC-Q100 标准
器件温度1 级： -40°C 至 125°C 的环境运行温度范围
器件人体放电模式(HBM) 静电放电(ESD) 分类等级H2
器件的带电模型(CDM) ESD 分类等级C3B
共模范围：-16V 至 +80V
整个温度范围内的最大误差为 3.5%
带宽：500kHz (INA200-Q1)
三种增益选项：20V/V (INA200-Q1)、50V/V (INA201-Q1)、100V/V (INA202-Q1)
集成开漏比较器锁存功能
0.6V 内部电压基准
静态电流： 1800μA（最大值）
闩锁电流超过 100mA ，符合JESD78 标准
封装：超薄小外形尺寸封装(VSSOP)-8

应用领域

电动助力转向(EPS) 系统
车身控制模块
刹车系统
电子稳定性控制(ESC) 系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-16V~80V
	增益	50V/V
	带宽	300kHz
	输入偏置电流(Ib)	9uA
	输入失调电压(Vos)	500uV
	工作温度	-40℃~+125℃
