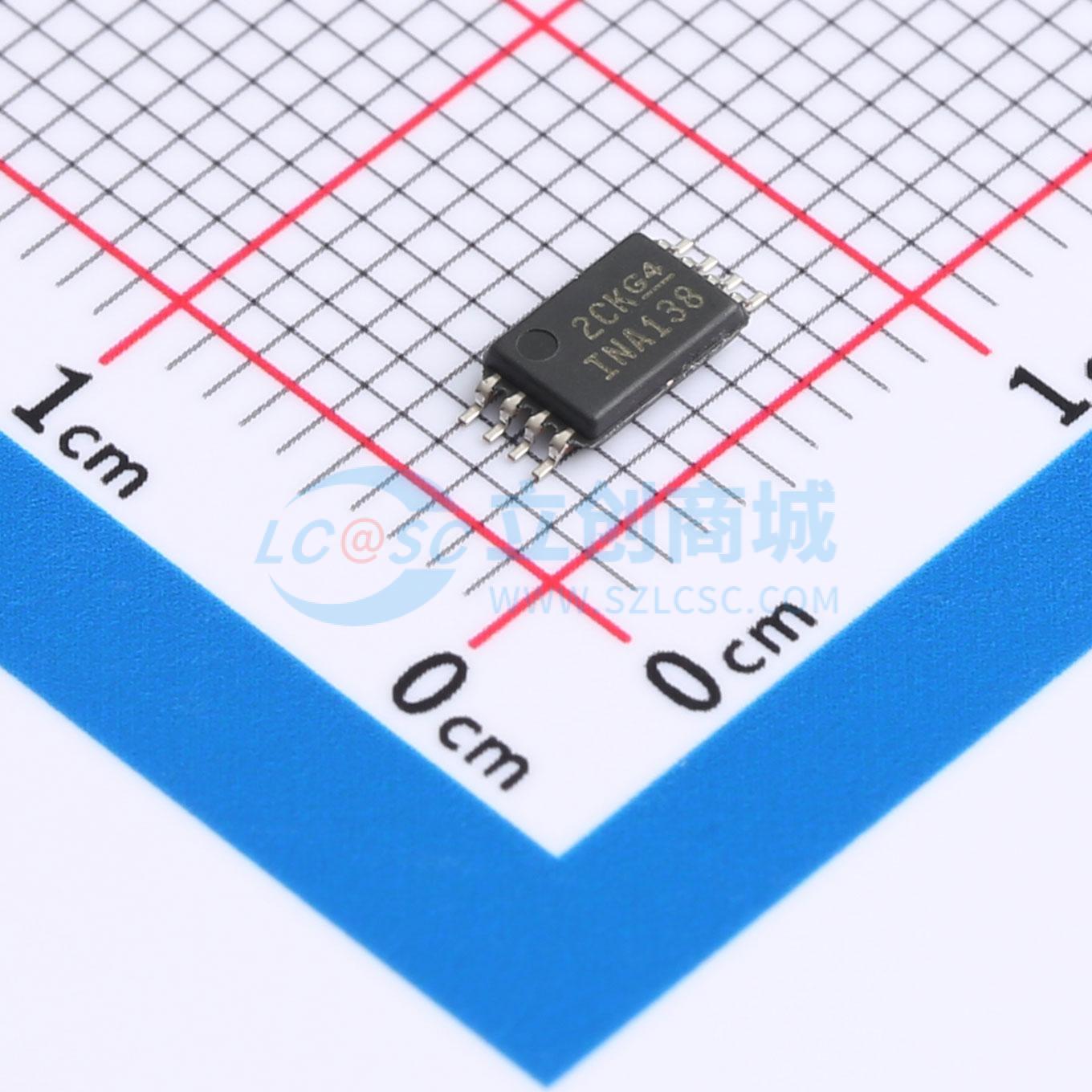

温馨提醒：图片仅供参考，商品以实物为准

INA138QPWRQ1

汽车级高侧电流输出分流监测计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA138-Q1 AEC-Q100、2.7V 至 36V、800kHz 可变增益电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA138QPWRQ1
商品编号: C2155715
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

INA138-Q1 和 INA168-Q1 (INA1x8-Q1) 器件是高侧单向电流感应放大器。凭借宽输入共模电压范围、低静态电流以及 TSSOP 和 SOT-23 封装，此类器件广泛适用于各种应用。输入共模电压与电源电压互不影响，INA138-Q1 与 INA168-Q1 的电压范围分别为 2.7V 至 36V 以及 2.7V 至 60V。静态电流仅为 25μA，允许在误差最低的情况下将电源与电流测量分流器的任意一侧相连。该器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为 1 至 100 以上。尽管该电路专为分流测量而设计，但同时也非常适用于创造性应用中的测量和电平转换。两类器件均采用 TSSOP-8 封装。INA168-Q1 还可采用 SOT-23-5 封装。两类器件的额定工作温度范围均为 -40°C 至 +125°C。

商品特性

符合汽车类应用的要求，具有符合 AEC-Q100 标准的下列特性：
- 器件温度 1 级： -40°C 至 125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
完备的单极高侧电流测量电路
宽电源电压和共模电压范围：
- INA138-Q1：2.7V 至 36V
- INA168-Q1：2.7V 至 60V
独立电源和输入共模电压
单电阻增益设定
低静态电流：25μA（典型值）
宽温度范围： -40°C 至 +125°C
封装：薄型小外形尺寸(TSSOP)-8、小外形尺寸晶体管(SOT) 23-5 (INA168-Q1)

应用领域

电动助力转向(EPS) 系统
车身控制模块
刹车系统
电子稳定性控制(ESC) 系统

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	2.7V~36V
	带宽	32kHz
	输入偏置电流(Ib)	10nA
	输入失调电压(Vos)	200uV
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	±40V
	最大电源宽度(Vdd-Vss)	36V
	单电源	2.7V~36V
	静态电流(Iq)	25uA
	输出电流	400uA
	输入失调电压温漂(Vos TC)	1uV/℃
	共模抑制比(CMRR)	120dB
