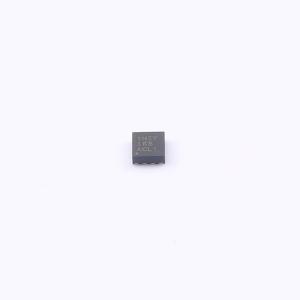

INA381A3IDSGT

INA381包含26V共模电流感应放大器和高速比较器。该器件通过测量分流电阻器两侧的电压并将该电压与用户定义的阈值限值（通过比较器基准引脚进行设置）作比较来检测过流情况。该电流分流监控器可在独立于电源电压的–0.2V至26V共模电压范围内测量差动电压信号。

开漏极警报输出可配置为在两种模式下运行：透明或锁存。在透明模式下，输出状态与输入状态保持一致。在锁存模式下，警报输出仅在锁存复位时清除。独立比较器大信号警报响应时间小于2μs，能够快速检测过流事件。由INA381提供的总系统过电流保护响应时间小于10µs。

该器件由2.7V至5.5V单电源供电，消耗取最大电源电流为350μA。该器件具有 -40°C至 +125°C的工作温度范围，并采用8引脚和10引脚VSSOP封装。

• 共模输入范围： -0.2V至 +26V
• 高精度放大器：
  • TA = 25°C时的失调电压：
    • VCM = 12V时为500μV（最大值）
    • VCM = 0V时为150μV（最大值）
  • 失调电压漂移：1μV/°C（最大值）
  • 增益误差：25°C时为1%（最大值）
  • 增益误差漂移：20ppm/°C（最大值）
• 可用放大器增益：
  • INA381A1：20V/V
  • INA381A2：50V/V
  • INA381A3：100V/V
  • INA381A4：200V/V
• 开漏比较器：
  • 迟滞：50mV
  • 传播延迟：400ns（典型值）
  • 通过外部基准电压设置警报阈值
  • 支持透明和锁存模式
• 封装：VSSOP - 10和WSON - 8

• 商用网络和服务器PSU
• 商用直流/直流转换器
• 直流输入BLDC电机驱动器
• 无线电动工具
• 耳麦、耳机和耳塞
