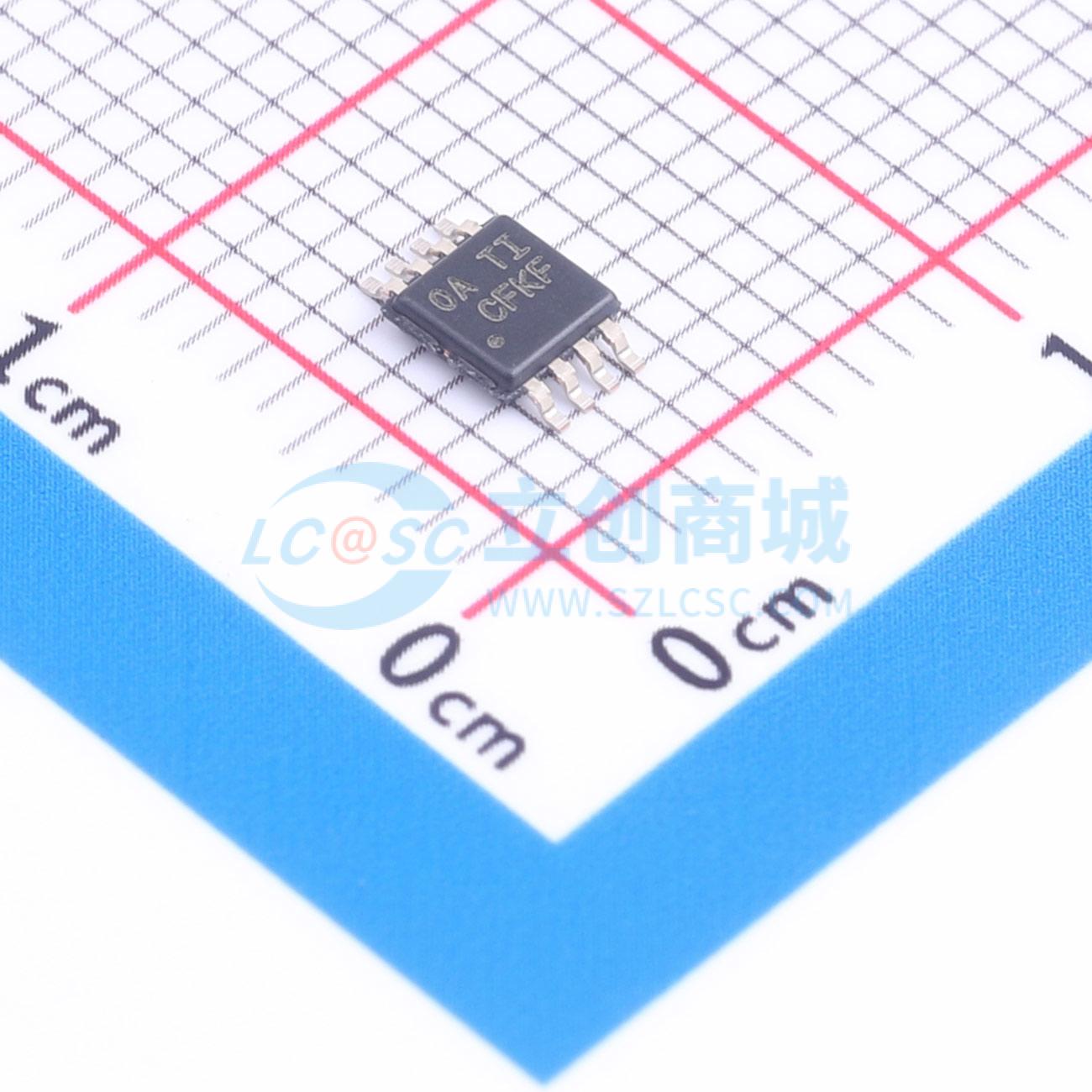

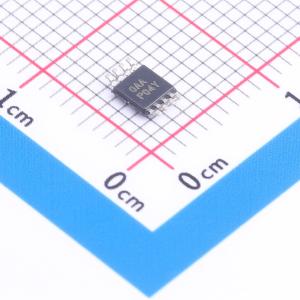

INA284AIDGKR
符合EMC标准的带过压保护的高端电流传感
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA284 -14V 至 80V 双向电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA284AIDGKR
- 商品编号
- C2155824
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 1.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -14V~80V | |
| 增益 | 50V/V | |
| 带宽 | 4kHz | |
| 输入偏置电流(Ib) | 25uA | |
| 输入失调电压(Vos) | 70uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±5V | |
| 单电源电压 | 2.7V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | 130dB | |
| 噪声密度(eN) | 110nV/√Hz@1kHz | |
| 功能特性 | 双向检测；高边检测；零漂移/自动稳零；低边检测；可编程输出基准电平 |
商品概述
高端精密电流感测应用广泛，涵盖从保护继电器、螺线管或电机控制、测试设备和太阳能逆变器等工业设备，到智能手机、平板电脑、服务器和电池充电器等消费设备。发动机可以根据输送到负载的电流量做出关键安全决策，并通过将负载电流维持在安全工作范围内，避免因过流或短路情况导致的故障。 本参考设计专注于使用INA282、INA283、INA284、INA285和INA286系列电压输出电流分流监测器设备的符合EMC标准的高端电流感测解决方案。这些设备帮助设计人员在-14 V至+80 V的宽共模电压范围内实现高精度的电流监测解决方案。该系列设备还支持双向操作，这在需要监测充电和放电电流的电池供电设备中可能是必需的。显然，这些设备在接入电源时可能会遇到非常高且动态变化的共模电压。当电流分流监测器设备必须与低压模数转换器（ADC）接口时，这种能力在应用中非常有用。在这种情况下，无论系统的共模电压如何，电流分流监测器设备和ADC都可以使用相同的电源电压供电。
商品特性
- 宽共模输入范围：-14 V至80 V
- 过压保护：45 V
- 符合IEC61000 - 4 - 4标准，高达1 kV的电快速瞬变（EFT）保护
- 直流至10 Hz的共模抑制比（CMRR）>130 dB
- 总体精度优于2%
- 70 μV失调和1.4%增益误差
应用领域
- 工厂自动化：PLC 24 V直流母线电流监测
- 24 V系统/板级电流感测
- 双向电机控制
- 智能电池组和充电器
- 太阳能逆变器
- 电动混合动力汽车
