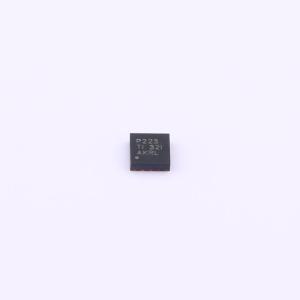

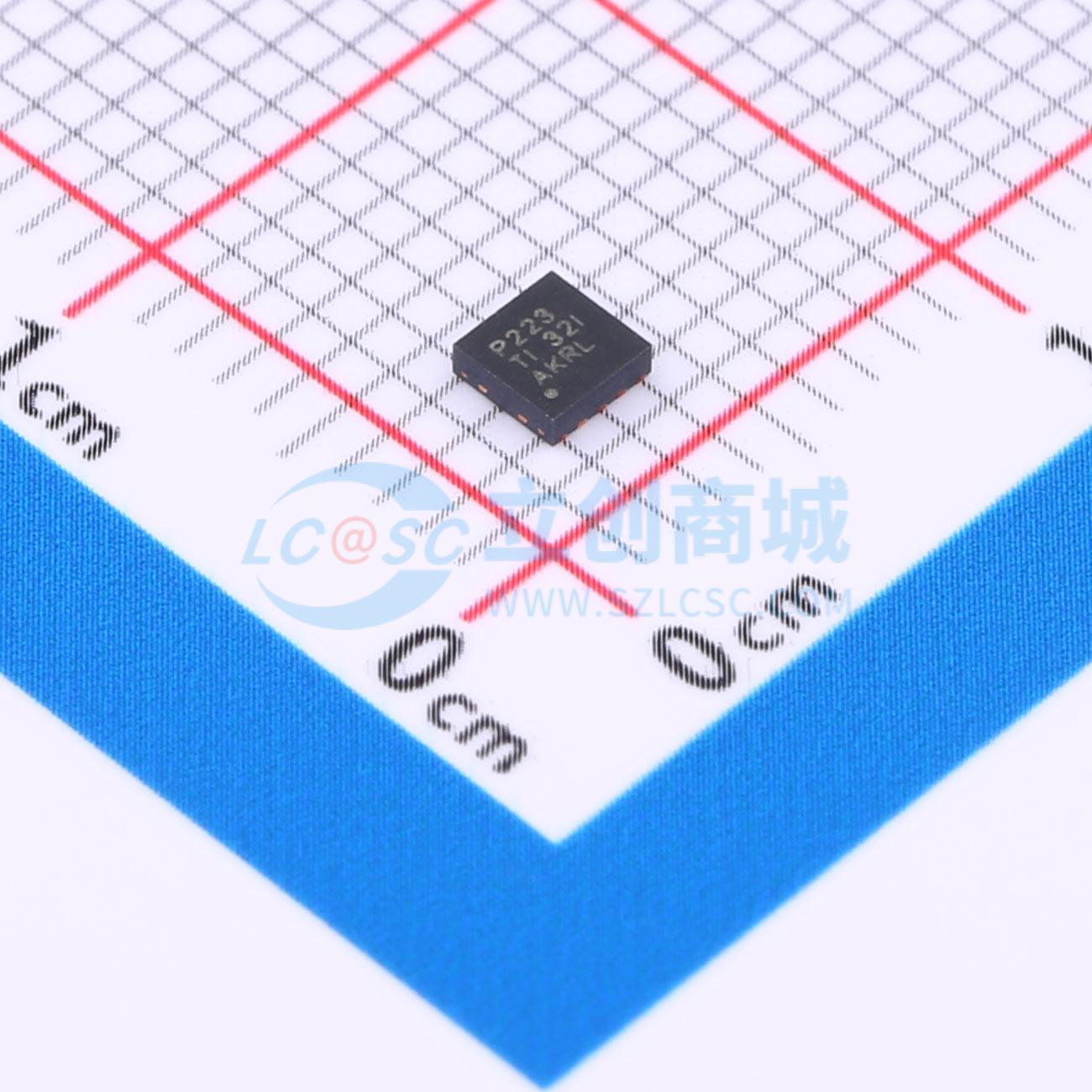

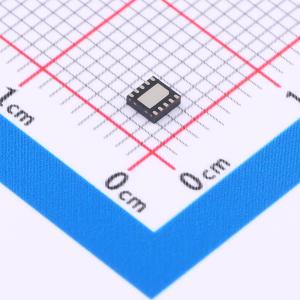

INA223AIDSKR
模拟输出电流分流和电压即时功率监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA223 26V、可编程增益电流检测放大器和模拟功率监控器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA223AIDSKR
- 商品编号
- C2155869
- 商品封装
- SON-10(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | 0V~26V | |
| 增益 | 300V/V | |
| 带宽 | 10kHz | |
| 输入偏置电流(Ib) | 15uA | |
| 输入失调电压(Vos) | 15uV | |
| 工作温度 | -40℃~+105℃ | |
| 差分电压 | -26V~+26V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 6V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 200uA | |
| 输入失调电压温漂(Vos TC) | 0.3uV/℃ | |
| 压摆率(SR) | 0.25V/us | |
| 共模抑制比(CMRR) | 106dB | |
| 噪声密度(eN) | 54nV/√Hz@0.1Hz-10Hz |
商品概述
INA223是一款电压输出器件，通过感测0V至26V的共模电压上分流的压降，此器件监控电流、总线电压、和电源线的功率。共模电压范围与电源电压无关。零漂移架构的低偏移在整个分流中使得电流感测的最大压降低至10mV的满量程。
INA223包括一个用于调整此器件配置设置的两线制接口。此接口用于控制指向器件输出的信号（电流分流电压、总线电压、或者功率）。多个增益和衰减设置可通过两线制进行设定以实现应用专用配置。可编辑增益特性也使得此器件可在更宽泛的动态电流负载范围内运行而无需切换到使用的感测元件。
提供了一个关断特性来禁用此器件并高效地从并联电阻器和电源电压上断开，从而减少了对电池的消耗。
INA223由单一+2.7V至+5.5V电源供电运行，消耗的最大电源电流为250μA。此器件额定扩展温度范围介于-40°C至+105°C之间并采用小外形尺寸无引线(SON)-10封装。
商品特性
- 宽共模范围：0V至26V±100μV偏移（最大，增益α=300V/V）
- 准确度：±0.25%分流电压增益错误（最大值），±0.15%总线电压增益错误（最大值），±1.25%功率错误（最大值），0.3μV/°C偏移漂移（最大值），50ppm/°C增益漂移（最大值）
- 可编辑增益：电流分流电压增益：20，128，300；总线电压衰减：1/10，1/5，2/5
- 提供关断特性来禁用此器件并减少电池消耗
- 由单一+2.7V至+5.5V电源供电运行，最大电源电流为250μA
- 额定扩展温度范围介于-40°C至+105°C之间
- 采用小外形尺寸无引线(SON)-10封装
应用领域
- 笔记本电脑
- 手机电信设备电源管理
