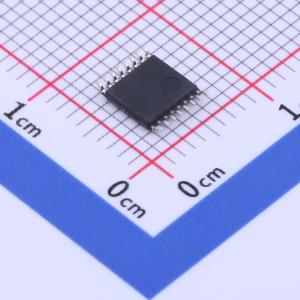

温馨提醒：图片仅供参考，商品以实物为准

INA260AIPWR

具有低漂移、高精度集成分流器的精密电流和功率监测计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA260 具有集成分流电阻的 36V、16 位、精密 I2C 输出电流/电压/功率监控器
品牌名称: TI(德州仪器)
商品型号: INA260AIPWR
商品编号: C2155885
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

INA260 是一款数字输出电流、功率和电压监测计，具有一个集成高精度分流电阻的 I²C 和 SMBus 兼容接口。该器件支持高精度电流和功率测量并在独立于电源电压的共模电压范围内（0V 至 36V）实现过流检测。该器件是一款双向、低侧/高侧分流监测计，可测量流经内部电流感测电阻的电流。集成的精密电流感测电阻可使器件获得校准级别的测量精度以及超低温漂，并确保始终可实施针对感测电阻而优化的 Kelvin 布局。

INA260 在同一 I²C 兼容接口中具有多达 16 个可编程地址。数字接口允许通过编程设定报警阈值，可实现模数转换器(ADC) 转换时间并求取平均值。为便于使用，可使用内部乘法器直接读取电流值（单位为安培）和功率值（单位为瓦）。

该器件由一个 2.7V 至 5.5V 单电源供电，电源电流为 310μA（典型值）。INA260 在 -40°C 至 +125°C 温度范围内额定运行，采用 16 引脚薄型小外形尺寸(TSSOP) 封装。

商品特性

集成精密分流电阻
电流感测电阻：2mΩ
等效容差为 0.1%
15A 持续电流（ -40°C 至 +85°C ）
10ppm/°C 温度系数
（ 0°C 至 +125°C ）感测的总线电压范围：0V 至 36V 高侧或低侧感测
报告电流、电压和功率
高精度：±0.15% 系统增益误差（最大值）
5mA 偏移（最大值）
可配置的取平均值选项
16 个可编程地址
由 2.7V 至 5.5V 电源供电
16 引脚薄型小尺寸(TSSOP) 封装

应用领域

测试设备
服务器
电信设备
计算
电源管理
电池充电器电源

	属性	参数值
	商品目录	电流感应放大器
	共模电压	0V~36V
	输入偏置电流(Ib)	17nA
	输入失调电压(Vos)	1.25mV
	工作温度	-40℃~+125℃

	属性	参数值
	单电源	2.7V~5.5V
	静态电流(Iq)	310uA
	输入失调电压温漂(Vos TC)	0.6uV/℃
	输入失调电流(Ios)	1250000nA
	输入失调电流温漂(Ios TC)	50000pA/℃
