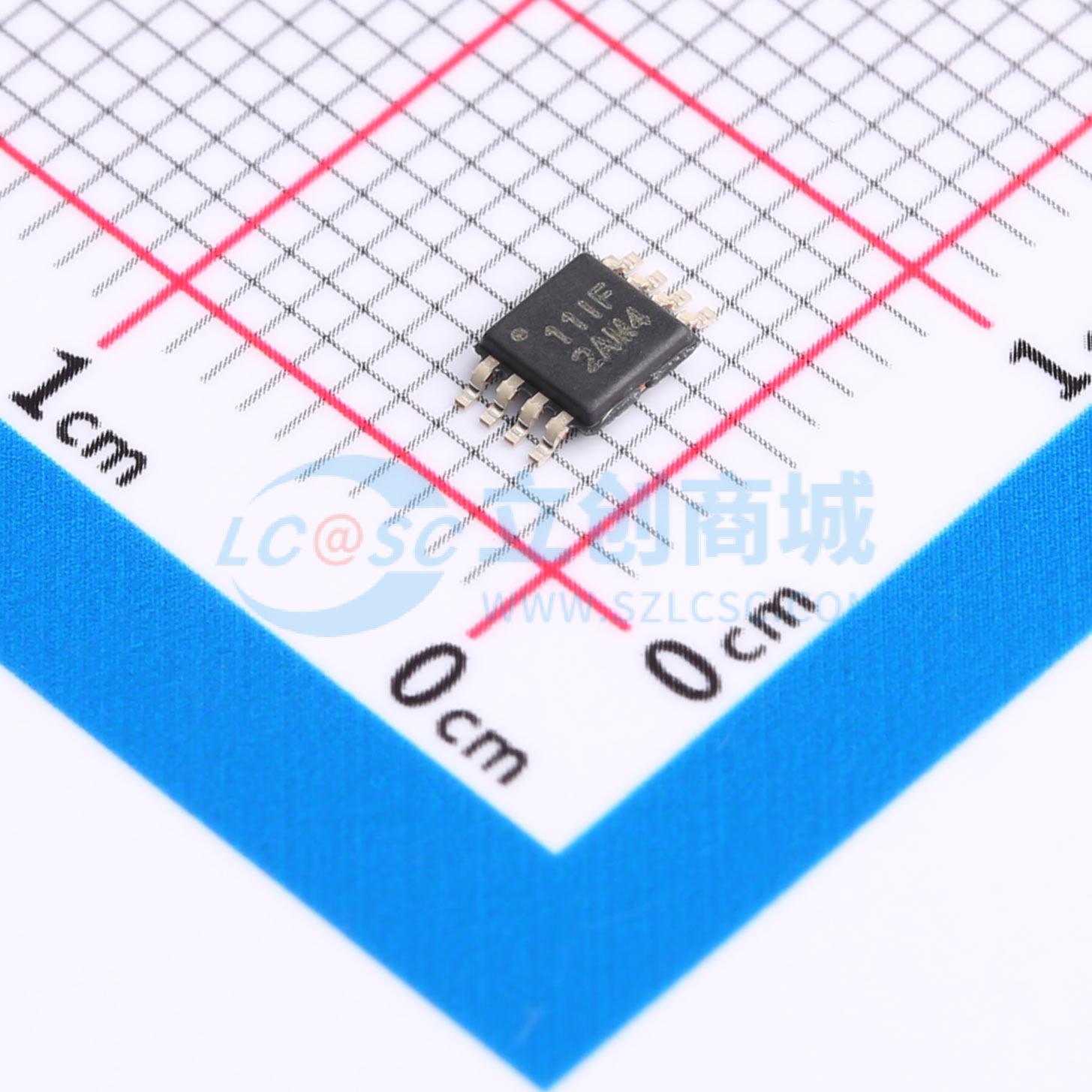

温馨提醒：图片仅供参考，商品以实物为准

INA285AQDGKRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA285-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA285AQDGKRQ1
商品编号: C2155906
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.51克(g)

商品参数

	属性	参数值
	差分电压	-5V~5V
	最大电源宽度(Vdd-Vss)	18V
	单电源	2.7V~18V
	静态电流(Iq)	600uA
	输入失调电压温漂(Vos TC)	1.5uV/℃
	输入失调电流(Ios)	1uA
	共模抑制比(CMRR)	140dB
	噪声密度(eN)	110nV/√Hz@1kHz

商品概述

INA28x-Q1 系列包括 INA282-Q1、INA283-Q1、INA284-Q1、INA285-Q1 和 INA286-Q1 器件。这些器件是电压输出分流监控器，能够在 -14V 至 +80V 范围内的共模电压下感测分流器两端的压降，与电源电压无关。零漂移架构的低偏移使得电流检测的分流器两端的最大压降低至 10mV 的满量程。这些电流检测放大器可由电压为 2.7V 至 18V 的单电源供电，最大电源电流消耗为 900μA。这些器件的额定扩展工作温度范围为 -40°C 至 +125°C，并且采用 SOIC-8 和 VSSOP-8 封装。

商品特性

符合汽车应用要求
器件温度 1 级： -40°C 至 +125°C 环境温度范围
器件 HBM ESD 分类等级 H2
器件 CDM ESD 分类等级 C5
可提供用于功能安全系统设计的文档
宽共模范围：–14V 至 +80V
失调电压： ±20μV
CMRR：140dB
精度：
- ±1.4% 增益误差（最大值）
- 0.3μV/°C 温漂，0.005%/°C 增益漂移（最大值）
可用的增益：50V/V、100V/V、200V/V、500V/V、1000V/V
静态电流：900μA（最大值）

应用领域

电动汽车和混合动力汽车电池管理
EV 和 HEV 充电器
电动助力转向 (EPS) 系统
车身控制模块
刹车系统
电子稳定性控制 (ESC) 系统

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-14V~80V
	增益	1000V/V
	带宽	2kHz
	输入偏置电流(Ib)	25uA
	输入失调电压(Vos)	20uV
	工作温度	-40℃~+125℃
