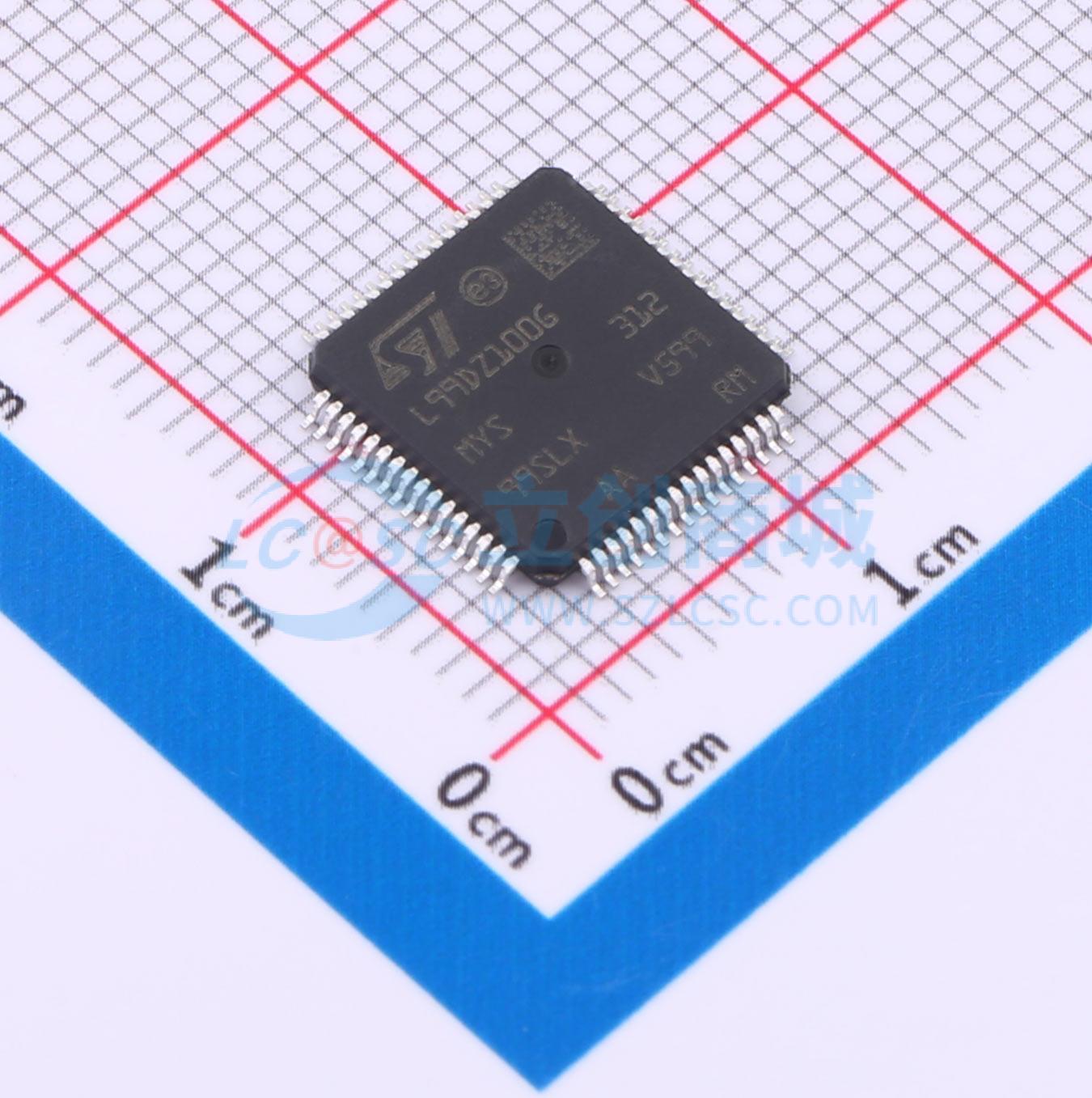

温馨提醒：图片仅供参考，商品以实物为准
L99DZ100GTR
L99DZ100GTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 车门致动器驱动器，具有嵌入式LIN和HS-CAN
- 品牌名称
- ST(意法半导体)
- 商品型号
- L99DZ100GTR
- 商品编号
- C2155927
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 1.028克(g)
商品参数
参数完善中
商品特性
- 符合AEC Q100标准，适用于7.5 A负载（R₀ₙ = 100 mΩ）的1个半桥
- 适用于7.5 A负载（R₀ₙ = 150 mΩ）的1个半桥
- 适用于0.5 A负载（Rₒₙ = 2000 mΩ）的2个半桥
- 适用于3 A负载（R₀ₙ = 300 mΩ）的2个半桥
- 1个可配置高端驱动器，适用于最高1.5 A（Rₒₙ = 500 mΩ）或0.35 A（Rₒₙ = 1600 mΩ）负载
- 1个可配置高端驱动器，适用于0.8 A（R₀ₙ = 800 mΩ）或0.35 A（R₀ₙ = 1600 mΩ）负载
- 3个可配置高端驱动器，适用于0.15 A/0.35 A（Rₒₙ = 2 Ω）
- 1个可配置高端驱动器，适用于0.25 A/0.5 A（Rₒₙ = 2 Ω），为EC玻璃MOSFET供电
- 4个可配置高端驱动器，适用于0.15 A/0.25 A（Rₒₙ = 5 Ω）
- 每个独立高端驱动器配备内部10位PWM定时器
- 为电压调节器和2个高端驱动器（OUT15和OUT_HS / 均为P沟道）提供缓冲电源，用于为例如外部触点供电
- 可编程软启动功能，用于驱动具有较高浪涌电流的负载，作为电流限制值（适用于OUT1 - 6、OUT7、OUT8和OUT_HS），具备热过期特性
- 电流监测器（仅高端）
- 负载开路
- 过流
- 热警告
- 热关断
- 适用于H桥配置或双半桥配置中外部MOSFET的全保护驱动器
- 适用于外部高端MOSFET的全保护驱动器
- 用于电致变色元件的控制模块
- 两个5 V电压调节器，用于微控制器和外设供电
- 用于上电和欠压的可编程复位发生器
- 可配置窗口看门狗
- 符合LIN 2.2a标准（兼容SAEJ2602）的收发器
- 先进高速CAN收发器（符合ISO 11898 - 2:2003/-5:2007和SAEJ2284），具备本地故障和总线故障诊断以及根据ISO 11898 - 6:2013的选择性唤醒功能
- 带2个低端开关（Rₒₙ = 1 Ω）的独立（隔离）故障安全模块，用于下拉外部高端MOSFET的栅极
- 热集群
- 电源电压和内部温度传感器的A/D转换
- 用于LED驱动器输出的嵌入式可编程VS占空比调整
应用领域
- 车门区域应用。
