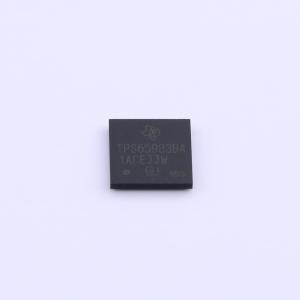

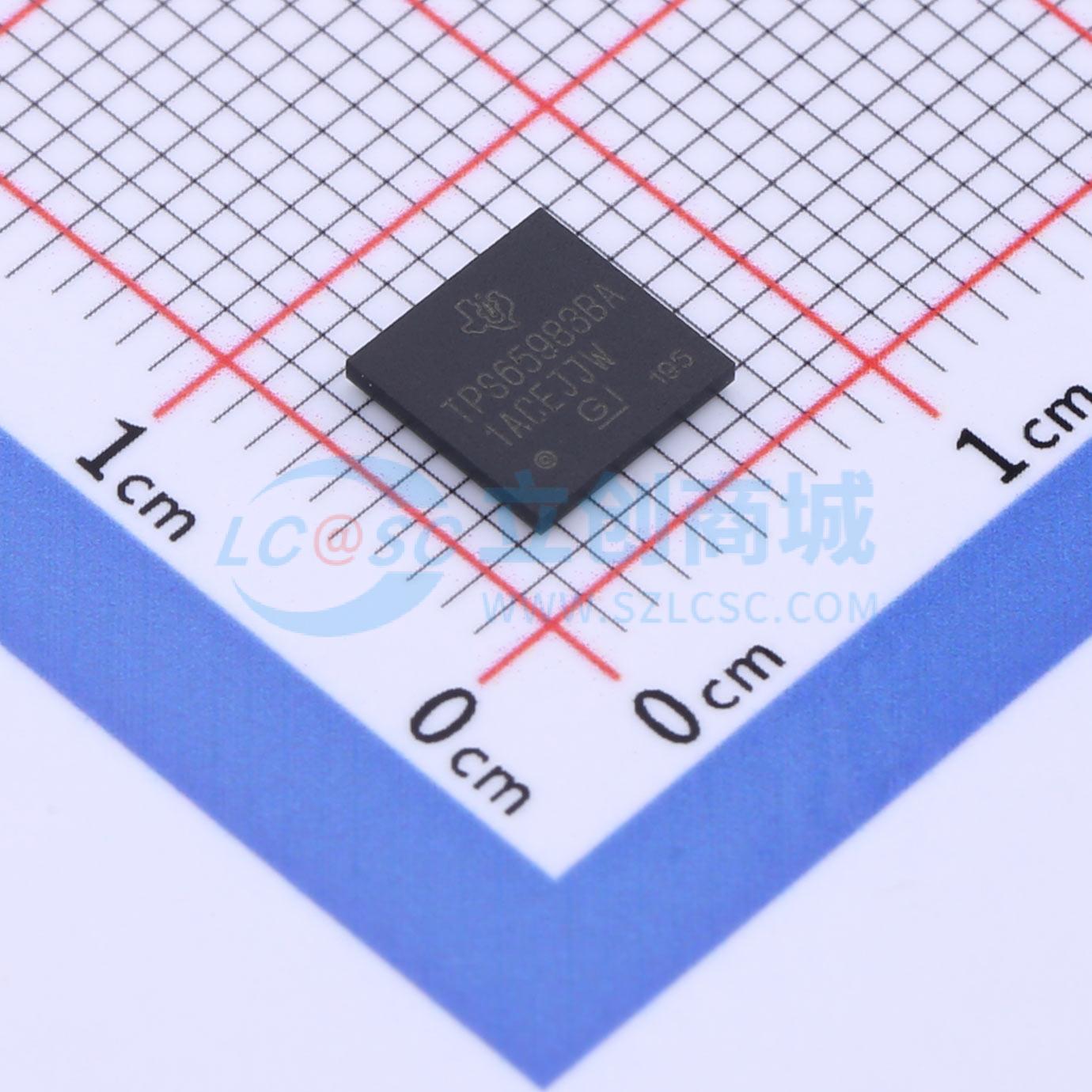

TPS65983BAZBHR

TPS65983B 是一款高度集成的独立式 USB Type-C 和电力传输 (PD) 控制器，针对笔记本电脑应用进行了优化。TPS65983B 集成了全面管理的电源路径与强大的保护功能，可提供完整的 USB-C PD 解决方案。TPS65983B 包括一个高速多路复用器，该多路复用器取决于 CC 引脚提供的 USB Type-C 电缆方向。多路复用器会传递用于交替模式的边带使用数据。TPS65983B 具有 BGA MicroStar Junior 封装，带有 0.5mm 间距和穿孔，可兼容所有引脚。 CC 引脚上的混合信号前端可为 Type-C 电源提供默认值 (500mA)、1.5A 或 3A 三种电流、检测电缆插入事件、确定 USB Type-C 电缆方向以及遵循指定的双相标记编码 (BMC) 和物理层 (PHY) 协议自主协商 USB PD 合约。 端口电源开关在 5V 电压下可为传统 USB 电源和 Type-C USB 电源提供高达 3A 的下行电流。当 USB PD 电源用作供电器件（主机）、受电器件（设备）或供电 - 受电器件时，附加的双向开关路径可在最高 20V 的电压下为其提供高达 3A 的电流。 此外，TPS65983B 也可用作上行数据端口 (UFP)、下行数据端口 (DFP) 或者双角色数据端口。端口数据多路复用器可实现端口与顶部或底部 D+/D - 信号对之间的 USB 2.0 HS 数据传输，并且具有一个 USB 2.0 低速端点。此外，还可以将边带使用 (SBU) 信号对用于辅助或交替模式的通信（例如 DisplayPort 或 Thunderbolt）。 电源管理电路使用系统内部的 3.3V 电压供电，同时使用 VBUS 启动并针对电池电量耗尽或无电池情况进行供电协商。

• 该器件由 USB - IF 进行了 PD3.0 认证
• USB3 和 Thunderbolt 3 (TBT3) USB PD 控制器，仅支持遵循 Intel 参考设计文档编号 569174 的 TBT3 器件设计
• 完全管理的集成电源路径：
  • 集成的 5V、3A、50mΩ 电源开关
  • 集成 5V - 20V、3A、95mΩ 双向负载开关
  • 适用于外部 5V - 20V，5A 双向开关（背靠背 NFET）的栅极控制和电流检测
• 集成强大的电源路径保护：
  • 集成式反向电流保护、欠压保护、过压保护和压摆率可控制高压双向电源路径
  • 集成了欠压和过压保护以及限流功能，可为 5V/3A 拉电流电源路径提供浪涌电流保护
• USB Type - C 功率传输 (PD) 控制器：
  • 8 个可配置 GPIO
  • 支持 BC1.2 充电
  • 符合 USB PD 2.0 标准
  • 符合 USB Type - C 规范
  • 线缆连接和方向检测
• 集成式 VCONN 开关
• 物理层和策略引擎
• 3.3V LDO 输出，在电池电量耗尽时提供支持：
  • 通过 3.3V 或 VBUS 源供电
  • 1 个 I2C 主要端口
  • 1 个 I2C 次级端口

• Thunderbolt 3 器件
• PC 和笔记本电脑
• 耐用 PC 和笔记本电脑
• 单板计算机
• 集线站
• 平板监视器
