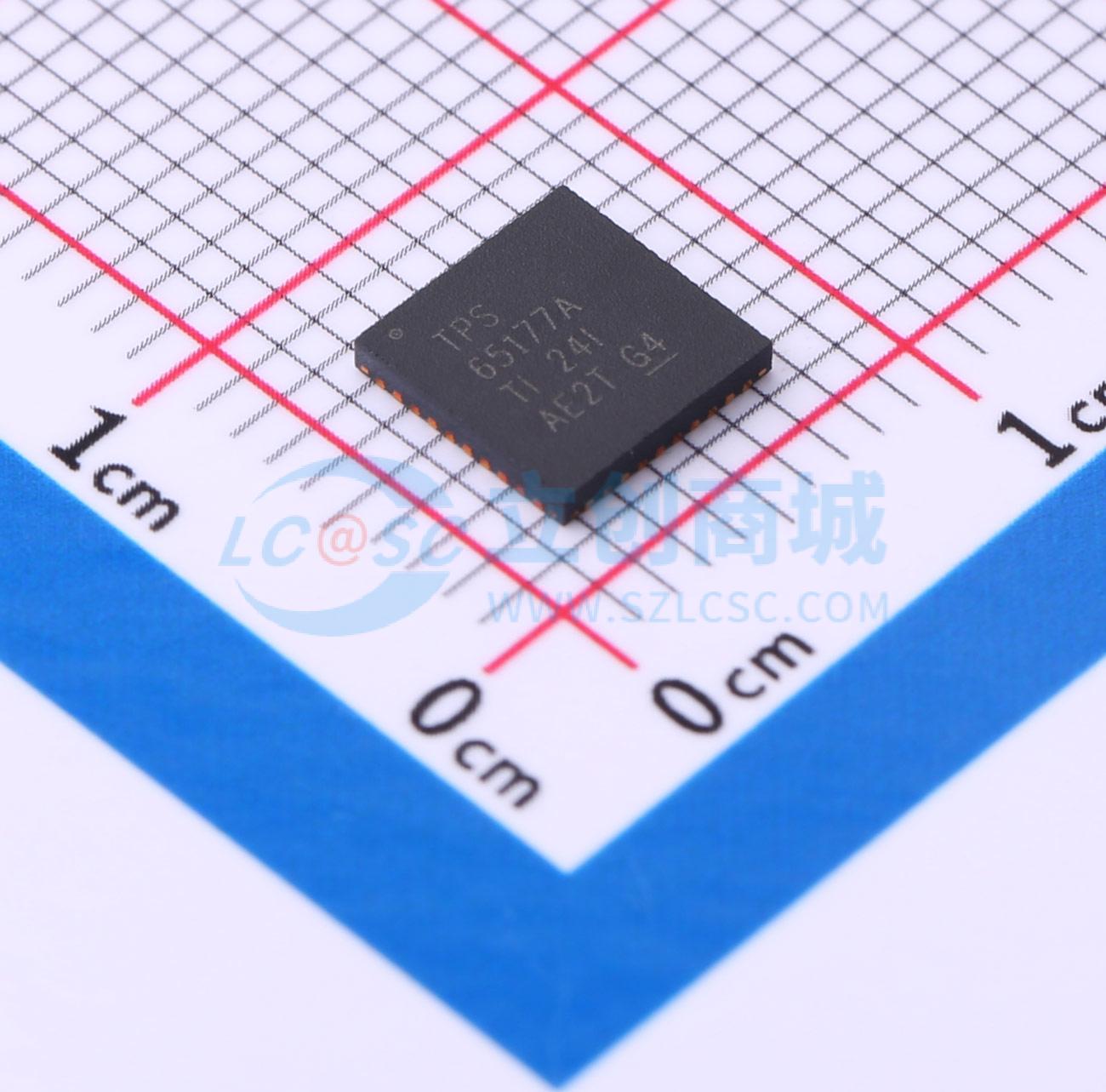

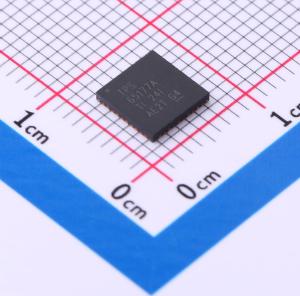

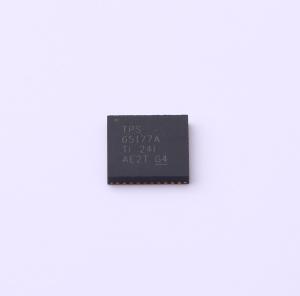

TPS65177ARHAR

TPS65177/A可提供GIP (Gate-in-Panel) 或非GIP薄膜晶体管(TFT)-LCD面板所需的所有电源轨。所有输出电压均可通过I²C编程设定。 V(IO) 和V(CORE) 用于T-CON，V(AVDD) 和V(HAVDD) 用于拉电流驱动器和伽马缓冲器，V(GH) 和V(GL) 用于栅极驱动器或电平转换器。为了与非GIP技术搭配使用，实现了栅极脉冲调制(GPM)；为了与GIP技术搭配使用，可对V(GH) 轨进行温度补偿。此外，还针对V(AVDD) 和V(HAVDD) 提供了一种高压应力模式(HVS)，并且实现了一个集成式V(AVDD) 隔离开关。V(CORE)、V(HAVDD)、V(GH)、V(GL)、GPM 和V(GH) 温度补偿可通过I²C编程来使能与禁用。 单一BOM（物料清单）可涵盖多种面板类型和尺寸，这些面板所需的输出电压可以在生产时进行编程并存储于非易失性集成存储器中。

• 使能/禁用– TPS65177：V₁掉电再上电– TPS65177A：V₁掉电再上电或EN引脚
• 8.6V到14.7V输入电压范围
• 非同步升压转换器–集成隔离开关– 13.5V到19.8V输出电压 (I²C)– 15V默认输出电压– 4.25A开关电流限制 (I²C)–高压应力模式 (I²C)
• 同步降压转换器 (V(HAVDD))– 4.8V到11.1V输出电压 (I²C)– 7.5V默认输出电压– 1.7A开关电流限制–高压应力模式 (I²C)
• 非同步降压转换器 (V(IO))– 2.2V到3.7V输出电压 (I²C)– 2.5V默认输出电压– 3A开关电流限制
• 同步降压转换器 (V(CORE))– 0.8V到3.3V输出电压 (I²C)– 1V默认输出电压– 2.5A开关电流限制
• 正电荷泵控制器 (V(GH))– 20V到40V输出电压 (I²C)– 28V默认输出电压– 温度补偿偏移：0V到15V (I²C)– 4V默认偏移（28V到32V）
• 负电荷泵控制器 (V(GL))– -14.5V到–5.5V输出电压 (I²C)– -7.9V默认输出电压
• 栅极脉冲调制(GPM)– 低至0V、5V、10V或15V (I²C)– 0V默认放电电压
• V(GH) 的温度补偿
• 热关断
• I²C兼容接口
• EEPROM存储器

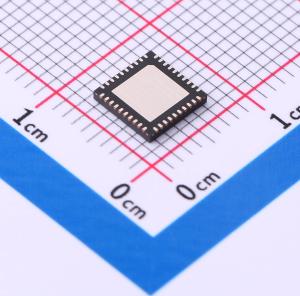

• 6mm×6mm×1mm 40引脚超薄四方(VQFN) 封装

• GIP (Gate-in-Panel) 液晶显示屏(LED) 电视(TV)
• 非GIP LCD TV
