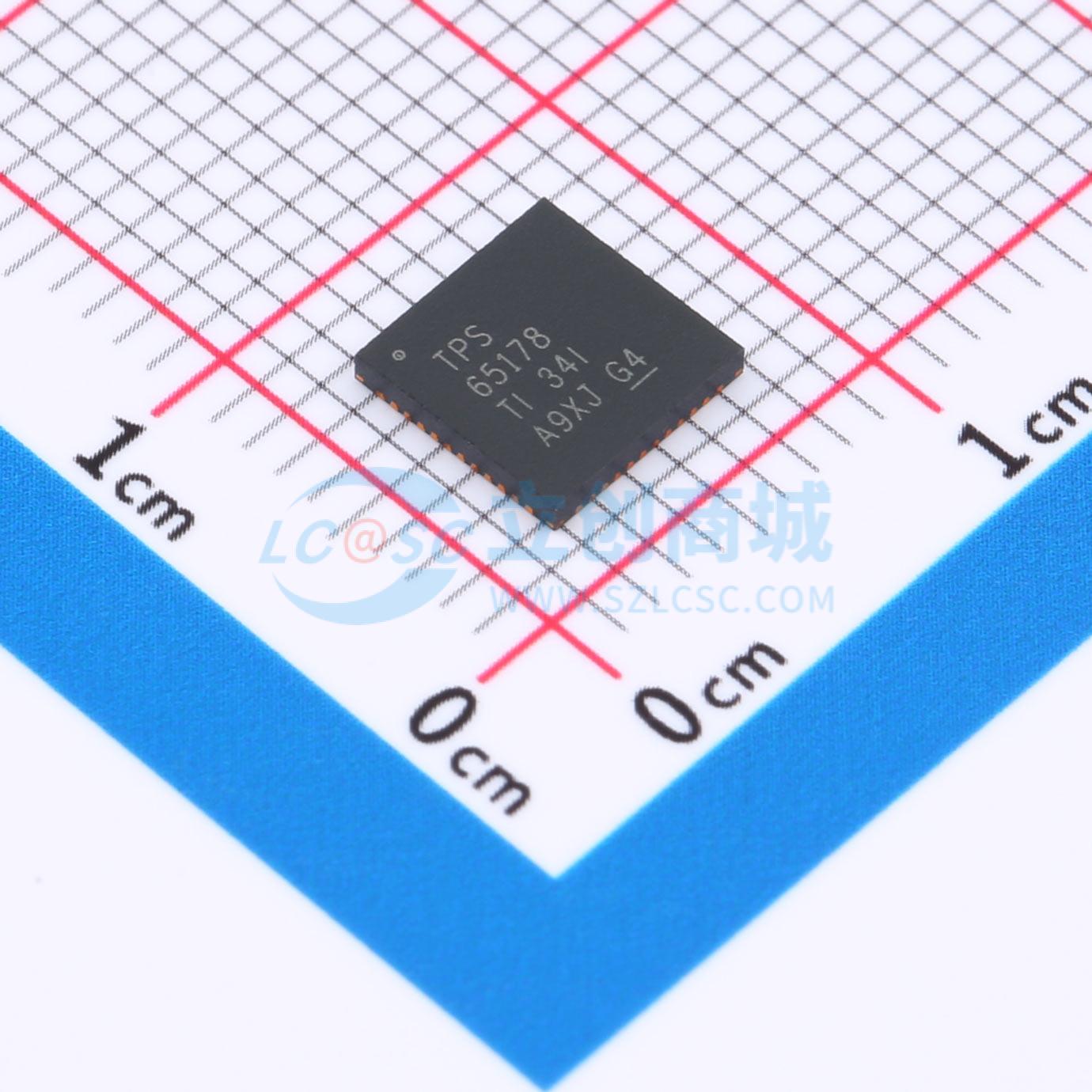

TPS65178RSLR

TPS65178/A 为多种LCD偏压应用提供了一个简单且经济的电源解决方案。该器件提供了TFT-LCD面板所需的所有电源轨，包括TCon的VCC、VCORE和RST，Source Driver的VDD和HVDD，以及Gate Driver或Level Shifter的VGH和VGL。如果使用GIP（Gate In Panel）技术，VGH电压可以针对低温和高温进行补偿。从一个预设的VGH值切换到另一个是通过连接到IC的外部热敏电阻实现的。此外，还集成了一个6通道Gamma缓冲器，以及VCOM参考和可编程增益（固定或动态）。还集成了VEP供电轨。所有输出电源轨和延迟时间都可以通过两线接口编程：单一BOM（物料清单）可以覆盖几种不同类型的面板及其尺寸，所需的输出电平可以在生产过程中编程并存储在TPS65178/A中嵌入的非易失性存储器中。VCORE、VEP和HVDD由支持芯片电感器的同步降压转换器生成，以优化解决方案尺寸。该解决方案采用小尺寸6x6mm QFN封装交付。

• 液晶电视
• 液晶显示器
